総ころ形カムフォロア KRVT

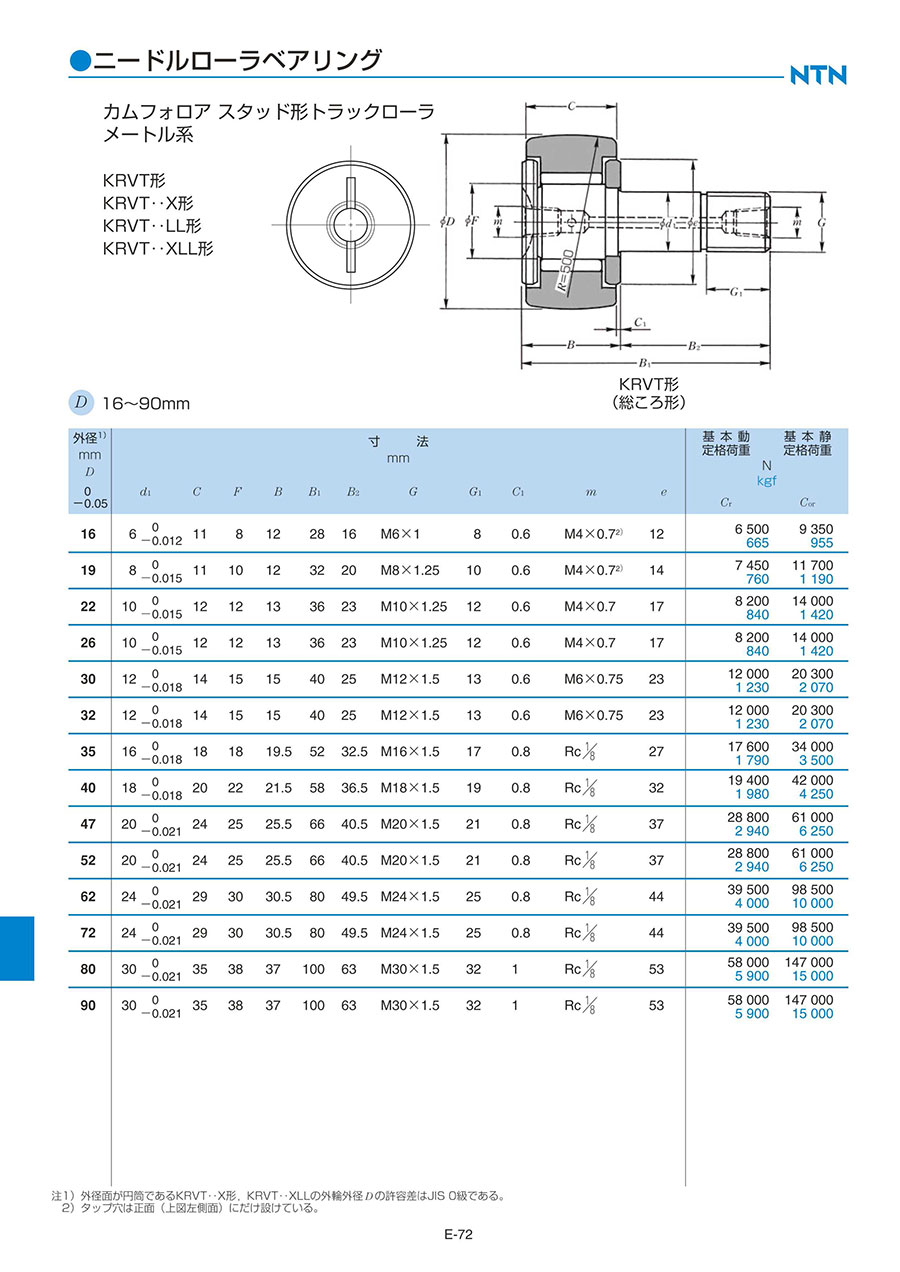

外形図

KRVT形（総ころ形）

KRVT‥LL形（総ころシール形）

使用例

取付け関係

（1）カムフォロアの取付け部における側面高さは, 寸法表に記載の"e"寸法より大きくとる（図1）。スタッド取付け穴の面取りは, なるべく小さくし（0.5X45°程度）, 側板の側面を正確に当てるようにする。

図1

（2）カムフォロアのつば部を直接ハンマなどで叩かないこと。つば部が割れたり, 回転不良の原因となる。

図2

（3）スタッドの軌道面にある油穴位置は, スタッドのつば面のマークで示しており, 非負荷域（荷重を受けない側）に取付ける。（図3）油穴が負荷域にあると, 短寿命の原因となる。

図3

（4）特に振動の激しい使用条件で取付け用のねじの緩む恐れのある場合は, 図4のような方法がある。

図4

（5）スタッドは軸受荷重による曲げ応力及び引張力を受けるので, ねじの締付トルクは寸法表の値を超えないように締付ける。
  締付トルクが大きすぎると, ねじ部が破断することがある。
（6）スタッド中央の軸心に直角に設けた穴は, 図5のような回り止め, またはグリースの補給用として用いる。

図5

商品特長詳細

内輪の代わりにスタッドをもったトラックローラで, 軌道（トラック）上を外輪が転がり運動する。用途は, ローラフォロア同様, 偏心ローラ, ガイドローラ, ロッカアームローラ等に用いられる軸受である。スタッドの一端にねじが加工されており, 六角ナットを用いて, 容易に取付けることができる。

• 高荷重に適する。
• 保持器付き形より許容回転速度は低い。
• 空間容積が小さいため, グリース補給間隔を短くする必要がある。

選定サポート情報

注文例

注意・禁止事項

潤滑

合成ゴムシールを装着した形式（接尾記号LL）及び総ころ形式には, リチウム石けん基のグリース（グリース記号：3AS）および新標準仕様の給脂穴なし品にはウレア系高機能グリース（グリース記号：L588）が前もって封入され, -20～+120℃, 連続使用では100℃の温度範囲で使用できる。なお, 保持器付き形でシールなし品には, グリースは封入されていません（ただし, スタッドに給脂穴がないものは除く）。
軸受の外輪外径面と軌道（トラック）間にも潤滑が必要です。潤滑されていないと, 軸受の損傷が早期に発生する場合があります。

供給・補給方法

グリースガン等を用いてスタッドのフランジ端面またはねじ側端面に取付けられたグリースニップルにより行う。給脂しない側の給脂穴またはタップ穴はプラグ（専用プラグまたは六角穴付きねじプラグ）により塞ぐ。グリースニップル及びプラグはパッケージに同封されているので, カムフォロアを組付ける前に取付ける。
