総ころスタッド偏心複列円筒ころ形カムフォロア NUKRU

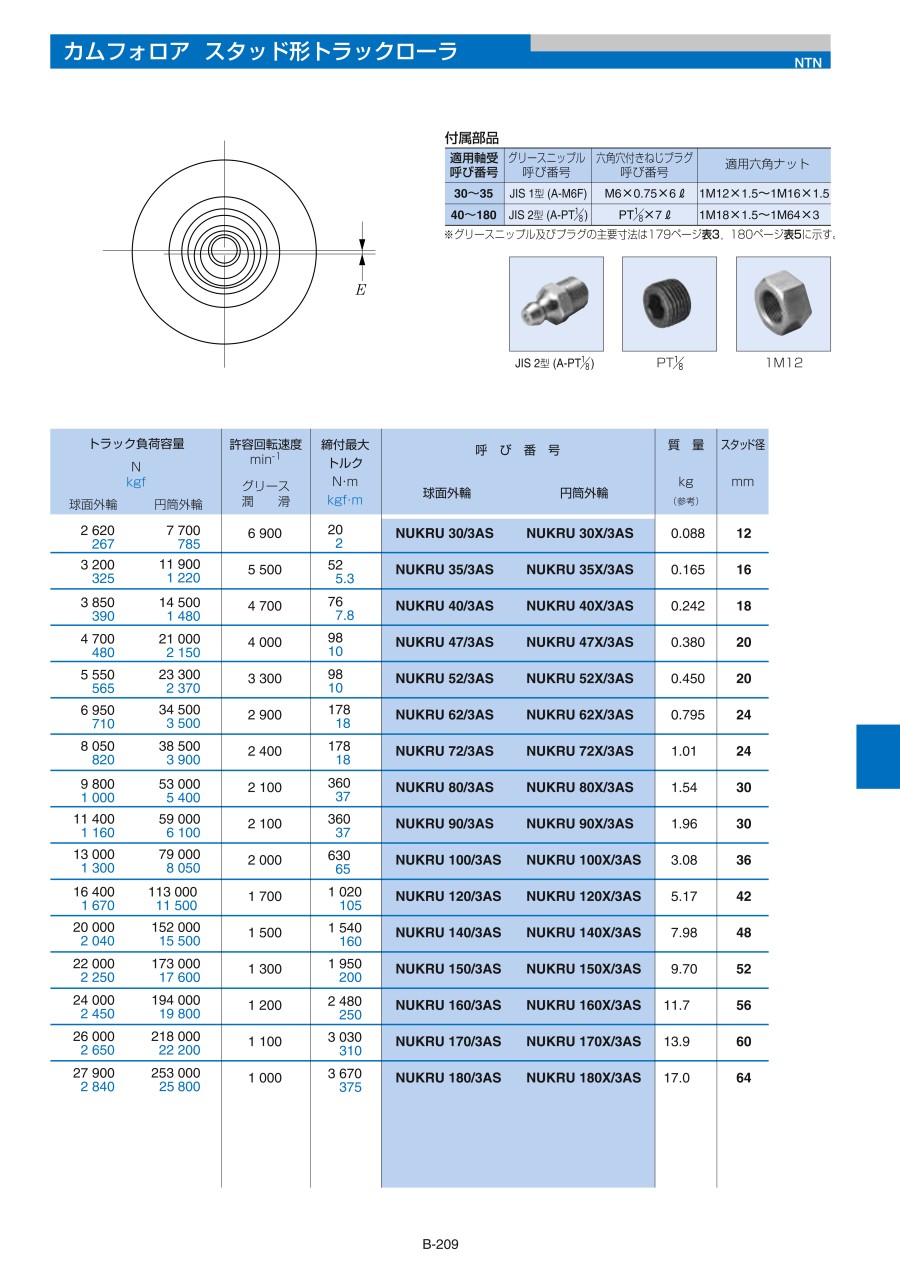

外形図

製品仕様

外径mm D （-0.05～0）	呼び番号	寸法mm
	球面外輪	d1	C	F	B	B1	B2	G	G1	C1	m	e	偏心量 E
40	NUKRU40/3AS	18（-0.018～0）	20	21.5	21.5	58	36.5	M18×1.5	19	0.8	PT1/8	23	0.6

基本動 定格荷重 Cr N （kgf）	基本静 定格荷重 Cor N （kgf）	トラック負荷容量		許容回転速度 r/min グリース潤滑	締付最大トルク N・m （kgf・m）	質量 kg （参考）	スタッド径 mm
		球面外輪 N （kgf）	円筒外輪 N （kgf）
24,100 （2,450）	29,100 （2,970）	3,850 （390）	14,500 （1,480）	4,700	76 （7.8）	0.242	18



• 適用軸径（mm）：φ12～φ64


【構成内容】

• 外輪外径：φ140
• メートル系複列円筒ころ形
• スタッド偏心形
• シールド付き総ころ形
• スタッド頭部形状：ドライバ溝及びタップ穴付き
• 外径形状:円筒形状
• グリース：封入済



付属部品

適用軸受 呼び番号	グリースニップル 呼び番号	フラグ 呼び番号	適用六角ナット
40～180	JIS A-PT1/8	PT1/8×7 l	1M18×1.5～1M64×3

商品特長詳細

• 最も定格荷重が大きく高荷重、衝撃荷重が作用する用途に適している。
• 外輪は外輪つばを円筒ころ端面でアキシアル方向に案内されている。
• 空間容積が小さいため、グリース補給間隔を短くする必要がある。
• NUKRU形は、スタッドが偏心（0.4～2.5mm）しており、スタッド取付け穴の位置のばらつきを調整することができる。
• NUKRU形標準品に六角穴付き（接尾記号H）はないが、六角穴付きねじプラグを標準添付している。

NTNカムフォロア（構造と特徴）

NTNカムフォロアは、肉厚の外輪にころを組み込んだスタッド付きのトラックローラで、軸道（トラック）上を外輪が転がり運動する。
外輪は直接トラックに接触させて使用するため、肉厚の外輪として衝撃荷重にも耐えられるよう設計している。
外輪外径は球面と円筒面があり、球面外輪は、取付誤差によるエッジロード緩和に有効である。
また、円筒外輪は相手トラック面との接触面積が大きいので、接触面圧が軽減され球面外輪に比べ大きな荷重や相手トラック面の硬度が低い場合でも使用できる。
NTNカムフォロアは保持器付き形と総ころ形があり、保持器付き形は保持器によってころが案内されるため、高速回転での使用に適している。
また、総ころ形は保持器付き形に比べ定格荷重が大きく高荷重（低速運転）での用途に適しており、複列円筒ころ形（NUKR形）はさらに高荷重を負荷することができる。
NTNカムフォロアはシールなしの他に、シール有り、ラビリンスシール（シールド板）付きの形式が用意されており、シール付き及び総ころ形は標準グリース（リチウム石けん基グリース）が封入されている。
なお、いずれの形式でもスタッド端部にグリースを補給するための給脂孔が設けられており、付属のグリースニップルを用いて給脂することができる。
NTNカムフォロアはスタッドつば部にドライバ溝が付いた形式と、六角穴やタップ穴が付いた形式が用意されている。
カムフォロアを相手ハウジングへ取付ける際は、ドライバまたは六角レンチを用いてスタッドの回り止めをし、スタッドねじ部に取り付けた六角ナットを締め込むことにより固定できる。
また、スタッドねじ側の軸心を偏心させた形式も用意しており、スタッド取付穴位置のばらつきを偏心量の範囲内で調整することができる。
