保持器付きローラフォロア RNAB

外形図

RNAB2形

使用例

取付け関係

（1）ローラフォロアの取付け部における側面高さは, 寸法表記載の"e"寸法より大きくとる（図1）。取付けの面取りは, なるべく小さくし（0.5×45°程度）, 内輪と側板の側面を正確に当てるようにする。

図1

（2）ローラフォロアを取付ける場合は, 内輪の油穴位置は非負荷域（荷重を受けない側）に取付ける（図2）。油穴が負荷域にあると, 短寿命の原因となる。

図2

（3）RNAB2形は分離形で軸（ピン）にフランジまたはスラストワッシャを取付けて外輪が案内されるため, 案内面は旋削仕上げより良好な仕上げ面とし, バリなどを除去し滑らかな面とする。また案内面が硬化していない場合は図3に示すA寸法で案内しなければならない。表面硬化されているときはこれより若干小さくても使用できる。

図3

商品特長詳細

軌道（トラック）上を外輪が転がり運動をする機構, 例えば偏心ローラ, ガイドローラ, ロッカアームローラ, カムローラ及びプレッシャ・ローラに用いられる軸受である。このため外輪は, 高荷重及び衝撃荷重に耐えることができるように肉厚となっている。外輪の外径面（転動面）には, 球面形状と円筒形状のものが用意されている。球面外輪は, トラックとトラックローラの接触面におけるエッジロードを緩和することができ, 円筒面外輪（接尾記号：X）は球面外輪に比べトラック負荷容量が大きい。

• 外輪, 保持器付き針状ころが分離するタイプ。
• 保持器が針状ころを案内。
• 軸（ピン）に外輪を案内できるスラストワッシャ又は, フランジを設ける必要がある。
• 内輪のないRNAB2形を使用する場合, 軸（ピン）の精度, 硬度に留意が必要。

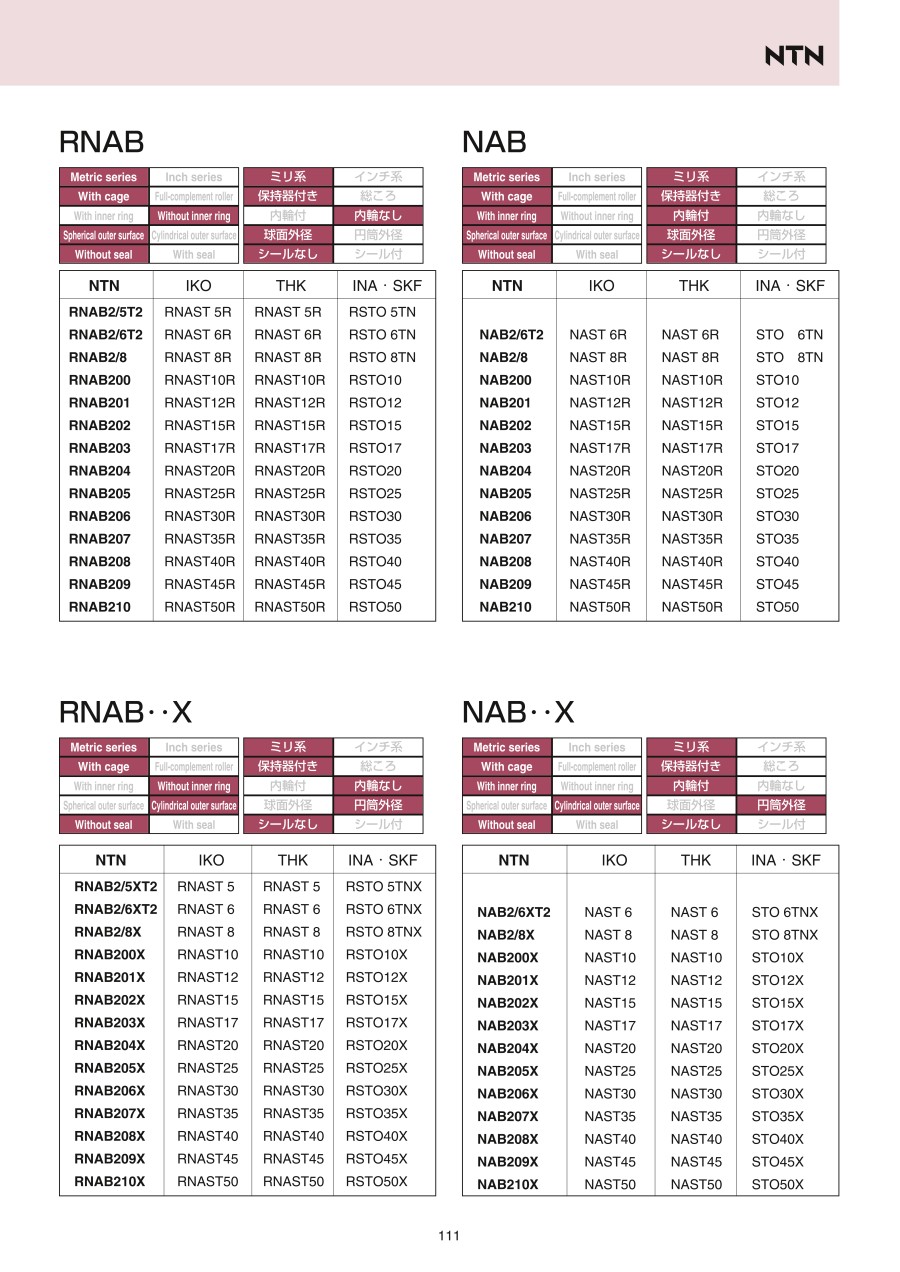

選定サポート情報

注文例

注意・禁止事項

潤滑

合成ゴムシールを装着した形式（接尾記号：LL）及び総ころ形にはリチウム石けん基のグリースが封入されていて, -20～+120℃, 連続使用では100℃の温度範囲で使用できる。軸受内部への潤滑剤の供給又は補給は, 内輪に設けた油穴より行う。油穴の位置が非負荷域になるように取付ける。
軸受の外輪外径面と軌道（トラック）間にも潤滑が必要です。潤滑されていないと, 軸受の損傷が早期に発生する場合があります。
