一般構造用圧廷鋼材製ピロー形ユニット
- 通常単価(税別)
- 17,333円～20,916円
- 税込単価
- 19,066円～23,008円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
ベアリングユニットの代表的な形式で、軸への取り付けはボール入り止ねじを締め付けるだけで簡単にでき、伝動...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 軸受 | 軸受箱の呼び番号 | ユニット質量 kg （参考） | ||
|---|---|---|---|---|---|
| 呼び番号 | 基本動定格荷重kN | 基本静定格荷重kN | |||
| Cr | Cor | ||||
| UCPG205D1 | UC205D1 | 14.0 | 7.85 | PG205 | 1.0 |

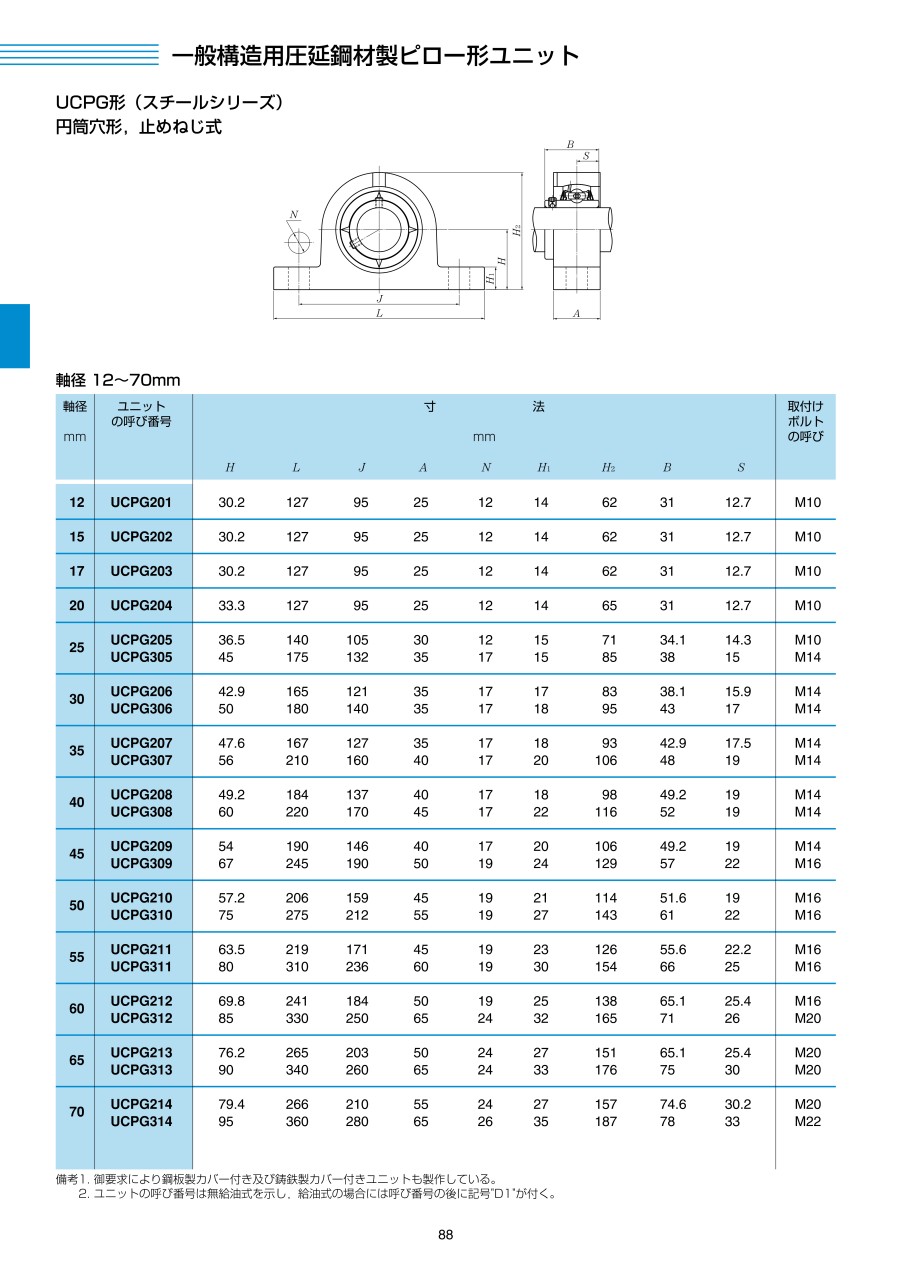

規格表
| 型番 | 軸径 mm | 寸法 mm | 取付ボルトの呼び | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | J | A | N | H1 | H2 | B | S | |||
| UCPG205D1 | 25 | 36.5 | 140 | 105 | 30 | 12 | 15 | 71 | 34.1 | 14.3 | M10 |
詳細情報
基本情報
ベアリングユニットの代表的な形式で、軸への取り付けはボール入り止ねじを締め付けるだけで簡単にでき、伝動装置及び一般機械などに最も多く使用されています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
