止め輪 WR形

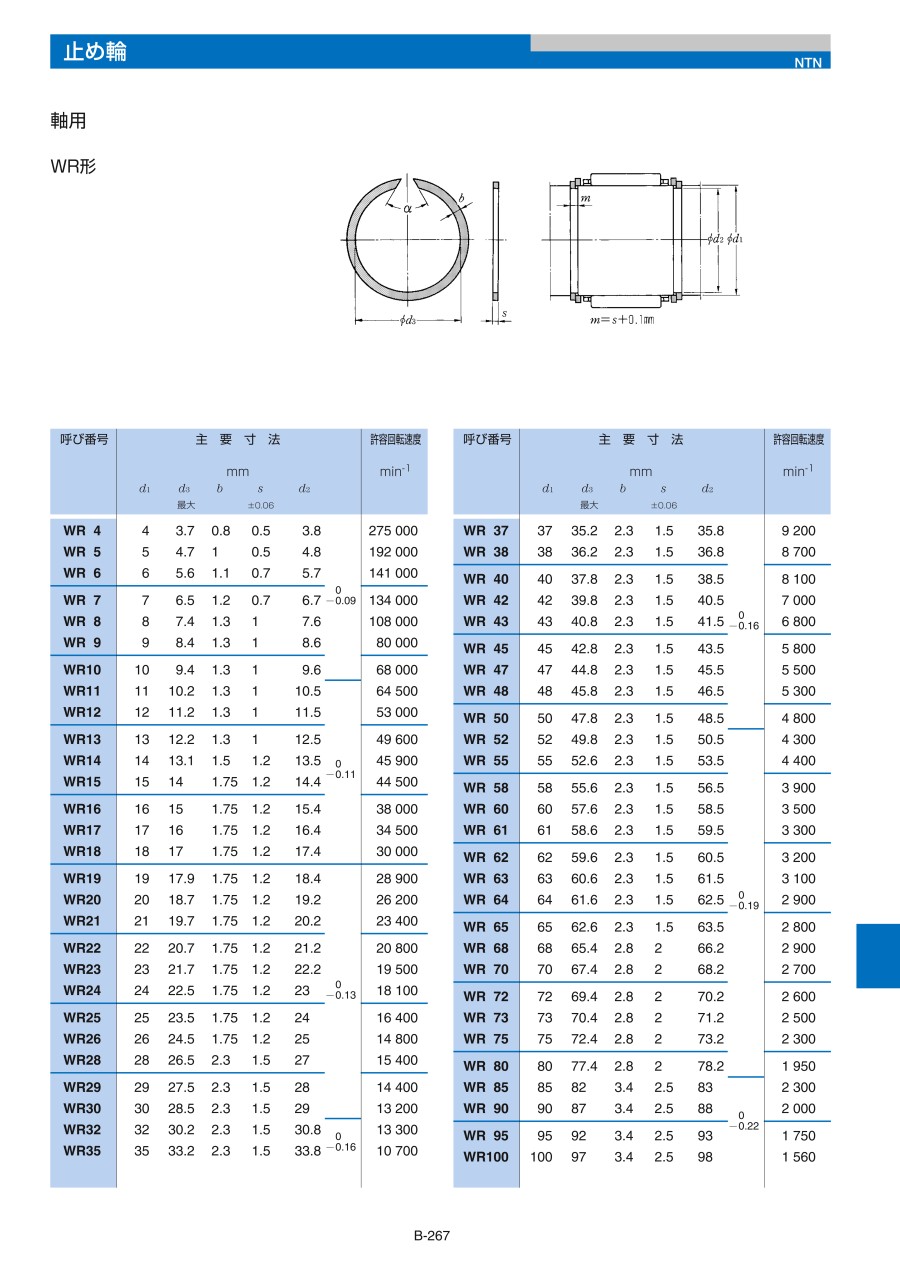

外形図

使用例

取付け関係

保持器をアキシアル方向に案内するためには, 止め輪と保持器の間に間座を使用することを推奨する。（下図参照）
取外し工具の入りにくい箇所では分解が困難な場合もある。この際は針状ころ軸受の断面高さを考慮して, 一般の止め輪JIS B 2804（止め輪）の使用可否を検討する

商品特長詳細

針状ころ軸受の軌道輪又は保持器をアキシアル方向に固定する場合, 又は案内する場合に用いられる専用の止め輪である。JIS B 2804に規定されているC形同心止め輪と同一形状をもっているが, 針状ころ軸受に合せて, 断面高さ（b）を小さくして, 更に寸法範囲も小さいところまで製作している。硬鋼線材を用い, 表面は化成処理が施されている。

許容回転速度

軸用WR形には, 許容回転速度が寸法表に記載されている。これは遠心力により止め輪の切口が開き, 緩み始めるときの回転速度を示したものである。

選定サポート情報

注文例

呼び番号は, 形式記号及び寸法記号から構成されている。寸法記号はWR形では適用軸径を表わしている。
