止め輪 BR形
- 通常単価(税別)
- 39円～1,583円
- 税込単価
- 43円～1,741円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
針状ころ軸受の軌道輪又は保持器をアキシアル方向に固定する外輪専用の止め輪。【特長】・ハウジング用。・J...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が75型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

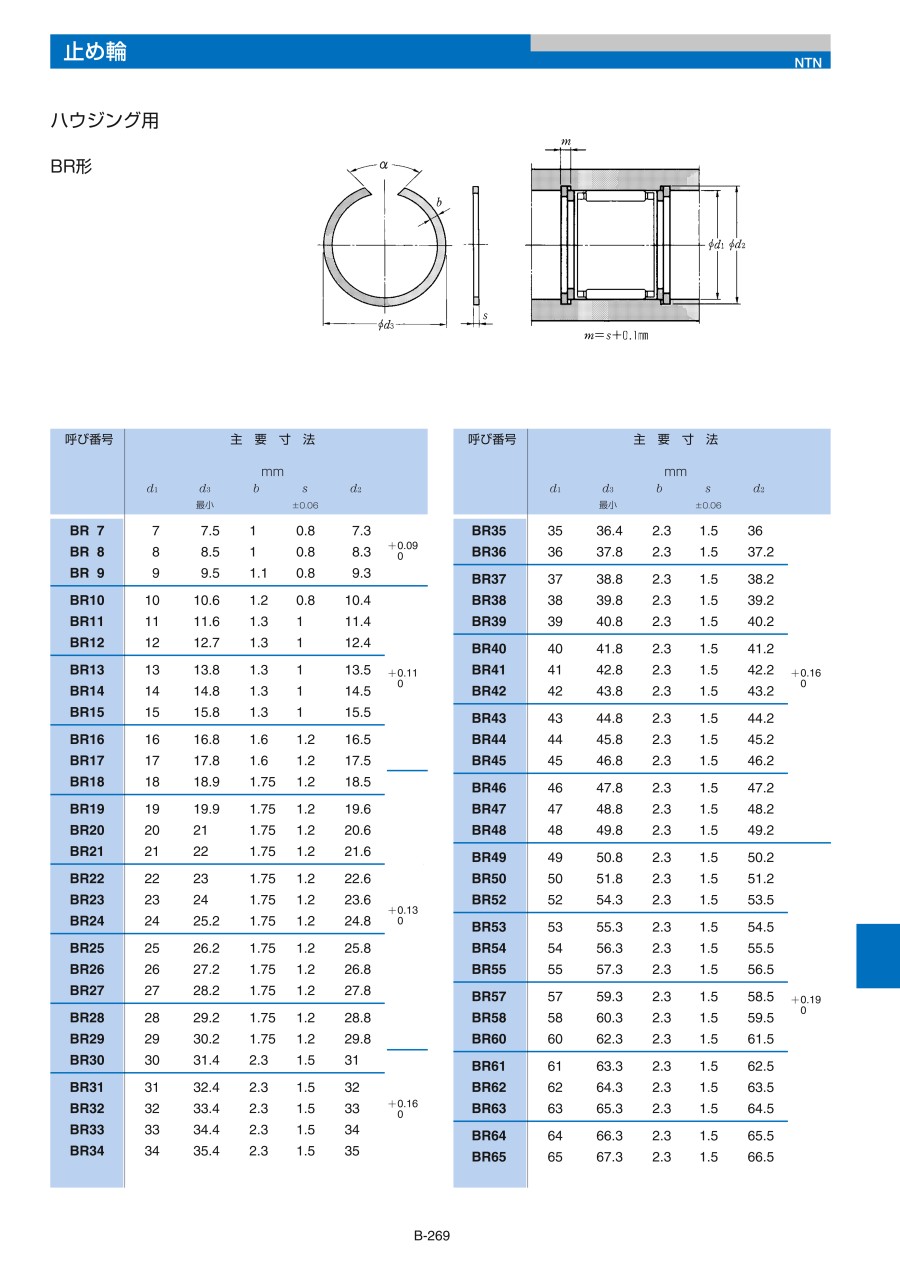

止め輪 BR
寸法
| 呼び番号 | 主要寸法 mm | |||||
|---|---|---|---|---|---|---|
| d1 | d3 最小 | b | s ±0.06 | d2 | ||
| BR7 | 7 | 7.5 | 1 | 0.8 | 7.3 | ＋0.09 0 |
| BR8 | 8 | 8.5 | 1 | 0.8 | 8.3 | |
| BR9 | 9 | 9.5 | 1.1 | 0.8 | 9.3 | |
| BR10 | 10 | 10.6 | 1.2 | 0.8 | 10.4 | +0.11 0 |
| BR11 | 11 | 11.6 | 1.3 | 1 | 11.4 | |
| BR12 | 12 | 12.7 | 1.3 | 1 | 12.4 | |
| BR13 | 13 | 13.8 | 1.3 | 1 | 13.5 | |
| BR14 | 14 | 14.8 | 1.3 | 1 | 14.5 | |
| BR15 | 15 | 15.8 | 1.3 | 1 | 15.5 | |
| BR16 | 16 | 16.8 | 1.6 | 1.2 | 16.5 | |
| BR17 | 17 | 17.8 | 1.6 | 1.2 | 17.5 | |
| BR18 | 18 | 18.9 | 1.75 | 1.2 | 18.5 | +0.13 0 |
| BR19 | 19 | 19.9 | 1.75 | 1.2 | 19.6 | |
| BR20 | 20 | 21 | 1.75 | 1.2 | 20.6 | |
| BR21 | 21 | 22 | 1.75 | 1.2 | 21.6 | |
| BR22 | 22 | 23 | 1.75 | 1.2 | 22.6 | |
| BR23 | 23 | 24 | 1.75 | 1.2 | 23.6 | |
| BR24 | 24 | 25.2 | 1.75 | 1.2 | 24.8 | |
| BR25 | 25 | 26.2 | 1.75 | 1.2 | 25.8 | |
| BR26 | 26 | 27.2 | 1.75 | 1.2 | 26.8 | |
| BR27 | 27 | 28.2 | 1.75 | 1.2 | 27.8 | |
| BR28 | 28 | 29.2 | 1.75 | 1.2 | 28.8 | |
| BR29 | 29 | 30.2 | 1.75 | 1.2 | 29.8 | |
| BR30 | 30 | 31.4 | 2.3 | 1.5 | 31 | +0.16 0 |
| BR31 | 31 | 32.4 | 2.3 | 1.5 | 32 | |
| BR32 | 32 | 33.4 | 2.3 | 1.5 | 33 | |
| BR33 | 33 | 34.4 | 2.3 | 1.5 | 34 | |
| BR34 | 34 | 35.4 | 2.3 | 1.5 | 35 | |
| 呼び番号 | 主要寸法 mm | |||||
|---|---|---|---|---|---|---|
| d1 | d3 最小 | b | s ±0.06 | d2 | ||
| BR35 | 35 | 36.4 | 2.3 | 1.5 | 36 | +0.16 0 |
| BR36 | 36 | 37.8 | 2.3 | 1.5 | 37.2 | |
| BR37 | 37 | 38.8 | 2.3 | 1.5 | 38.2 | |
| BR38 | 38 | 39.8 | 2.3 | 1.5 | 39.2 | |
| BR39 | 39 | 40.8 | 2.3 | 1.5 | 40.2 | |
| BR40 | 40 | 41.8 | 2.3 | 1.5 | 41.2 | |
| BR41 | 41 | 42.8 | 2.3 | 1.5 | 42.2 | |
| BR42 | 42 | 43.8 | 2.3 | 1.5 | 43.2 | |
| BR43 | 43 | 44.8 | 2.3 | 1.5 | 44.2 | |
| BR44 | 44 | 45.8 | 2.3 | 1.5 | 45.2 | |
| BR45 | 45 | 46.8 | 2.3 | 1.5 | 46.2 | |
| BR46 | 46 | 47.8 | 2.3 | 1.5 | 47.2 | |
| BR47 | 47 | 48.8 | 2.3 | 1.5 | 48.2 | |
| BR48 | 48 | 49.8 | 2.3 | 1.5 | 49.2 | |
| BR49 | 49 | 50.8 | 2.3 | 1.5 | 50.2 | +0.19 0 |
| BR50 | 50 | 51.8 | 2.3 | 1.5 | 51.2 | |
| BR52 | 52 | 54.3 | 2.3 | 1.5 | 53.5 | |
| BR53 | 53 | 55.3 | 2.3 | 1.5 | 54.5 | |
| BR54 | 54 | 56.3 | 2.3 | 1.5 | 55.5 | |
| BR55 | 55 | 57.3 | 2.3 | 1.5 | 56.5 | |
| BR57 | 57 | 59.3 | 2.3 | 1.5 | 58.5 | |
| BR58 | 58 | 60.3 | 2.3 | 1.5 | 59.5 | |
| BR60 | 60 | 62.3 | 2.3 | 1.5 | 61.5 | |
| BR61 | 61 | 63.3 | 2.3 | 1.5 | 62.5 | |
| BR62 | 62 | 64.3 | 2.3 | 1.5 | 63.5 | |
| BR63 | 63 | 65.3 | 2.3 | 1.5 | 64.5 | |
| BR64 | 64 | 66.3 | 2.3 | 1.5 | 65.5 | |
| BR65 | 65 | 67.3 | 2.3 | 1.5 | 66.5 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 5日目 |
39円 ( 43円 ) | 4日目 |
70円 ( 77円 ) | 5日目 |
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 5日目 |
70円 ( 77円 ) | 5日目 |
57円 ( 63円 ) | 5日目 |
70円 ( 77円 ) | 5日目 |
57円 ( 63円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 5日目 |
80円 ( 88円 ) | 5日目 |
60円 ( 66円 ) | 4日目 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
65円 ( 72円 ) | 4日目 |
90円 ( 99円 ) | 5日目 |
90円 ( 99円 ) | 5日目 |
113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 4日目 |
110円 ( 121円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
247円 ( 272円 ) | 4日目 |
266円 ( 293円 ) | 在庫品1日目当日出荷可能 |
120円 ( 132円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
231円 ( 254円 ) | 在庫品1日目当日出荷可能 |
133円 ( 146円 ) | 4日目 |
253円 ( 278円 ) | 在庫品1日目当日出荷可能 |
120円 ( 132円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
120円 ( 132円 ) | 5日目 |
130円 ( 143円 ) | 5日目 |
263円 ( 289円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 5日目 |
130円 ( 143円 ) | 5日目 |
130円 ( 143円 ) | 5日目 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
160円 ( 176円 ) | 4日目 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
186円 ( 205円 ) | 2日目 |
150円 ( 165円 ) | 5日目 |
203円 ( 223円 ) | 4日目 |
150円 ( 165円 ) | 5日目 |
160円 ( 176円 ) | 5日目 |
160円 ( 176円 ) | 5日目 |
273円 ( 300円 ) | 4日目 |
170円 ( 187円 ) | 5日目 |
180円 ( 198円 ) | 5日目 |
180円 ( 198円 ) | 5日目 |
412円 ( 453円 ) | 4日目 |
272円 ( 299円 ) | 4日目 |
詳細情報
基本情報
針状ころ軸受の軌道輪又は保持器をアキシアル方向に固定する外輪専用の止め輪。
【特長】
・ハウジング用。
・JIS B 2804に規定されているC形同心止め輪と同一形状をもっているが、針状ころ軸受に合せて、断面高さを小さくして、更に寸法範囲も小さいところまで製作している。
・硬鋼線材を用い、表面は化成処理が施されている。
【用途】
・針状ころ軸受用内輪位置決めに最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
止め輪 BR形のレビュー
研究用装置に使用
4
4.02019/04/09
研究用装置駆動部に使っている針状ころ軸受ハウジング固定に利用しています。この商品による効果ですが、内輪側の干渉が起き難く...もっと読む
1人が参考にしています。
生産設備駆動部に
5
5.02019/04/09
生産設備駆動部（玉軸受けハウジング）に対し位置決めや抜け防止のために使用しています。扱いやすく強度不安も無い商品で、想定...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Q通常の止め輪でも良いですか？
A
専用寸法ですので、本製品を推奨します。
