ワンウェイクラッチ HF／NHF形

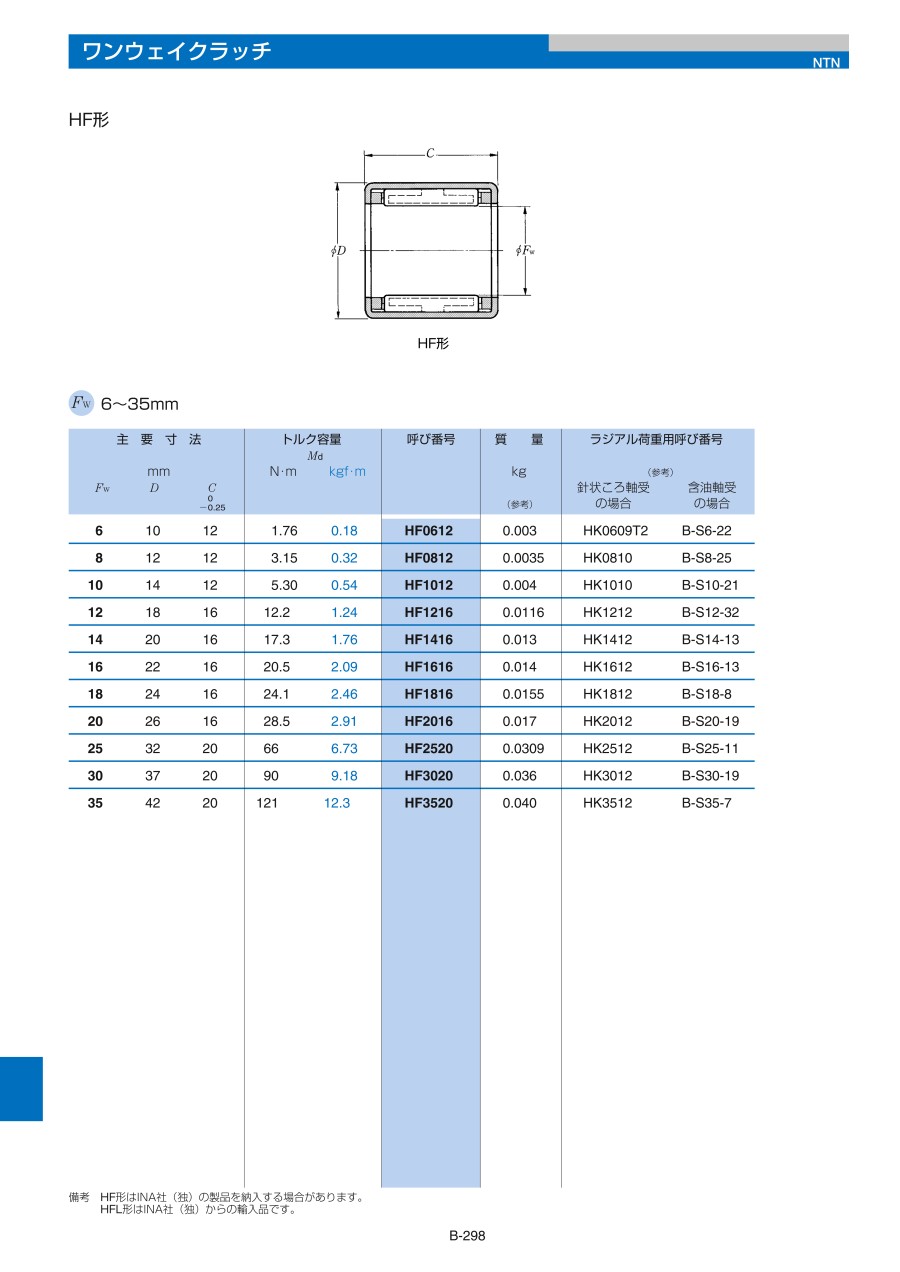

外形図

商品特長詳細

特徴

外輪内径面にカム面を形成した小形のローラ形ワンウェイクラッチである（軸径6～35mm）。外輪が軸に対して反時計回り方向（外輪幅面にマーキングされた方向）に回転しようとすると, ばねのスプリング作用で, ころは外輪カム面のかみ合い位置に進み, 外輪カム面と軸とのくさび作用で軸を駆動する。（図1参照）。外輪が軸に対して時計方向に回転すると軸は外輪に対して相対的に反時計回り方向に回転することになり, ころは外輪カム面から離れ, 外輪は軸に対して空転する。（図2参照）

図1
クラッチかみ合い時

図2
クラッチ空転時

HF形ワンウェイクラッチは, 薄い鋼板を精密絞り加工で製作した外輪を有し, クラッチ機能のみをもっている形式である。ラジアル荷重を負荷し, 円滑な回転運動を行うためには, ワンウェイクラッチの両側にラジアル荷重負荷用の軸受を用いなければならない。

構造

ワンウェイクラッチの保持器にはポリアミド樹脂を用い, これに支えられた板ばねを介して針状ころを, 外輪カム面と軸とで形成するくさび部へ押しつける構造である。
