ＮＴＮ

シール GD形

カタログ

通常単価(税別): 205円～870円

税込単価: 226円～957円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・針状ころ軸受に合せて、断面高さを小さく設計した針状ころ軸受専用のシールである。・2枚のリップ...

詳細を確認

44.0

【特長】
・針状ころ軸受に合せて、断面高さを小さく設計した針状ころ軸受専用のシールである。
・鋼板で補強された合成ゴムの接触シール。

よく一緒に見られています

ＮＴＮ

止め輪 BR形

通常価格(税別)： 39円 (税込価格：43円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＮＴＮ

シール G形

通常価格(税別)： 170円 (税込価格：187円)

通常出荷日：在庫品1日目

未確定：候補が38型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

シール GD

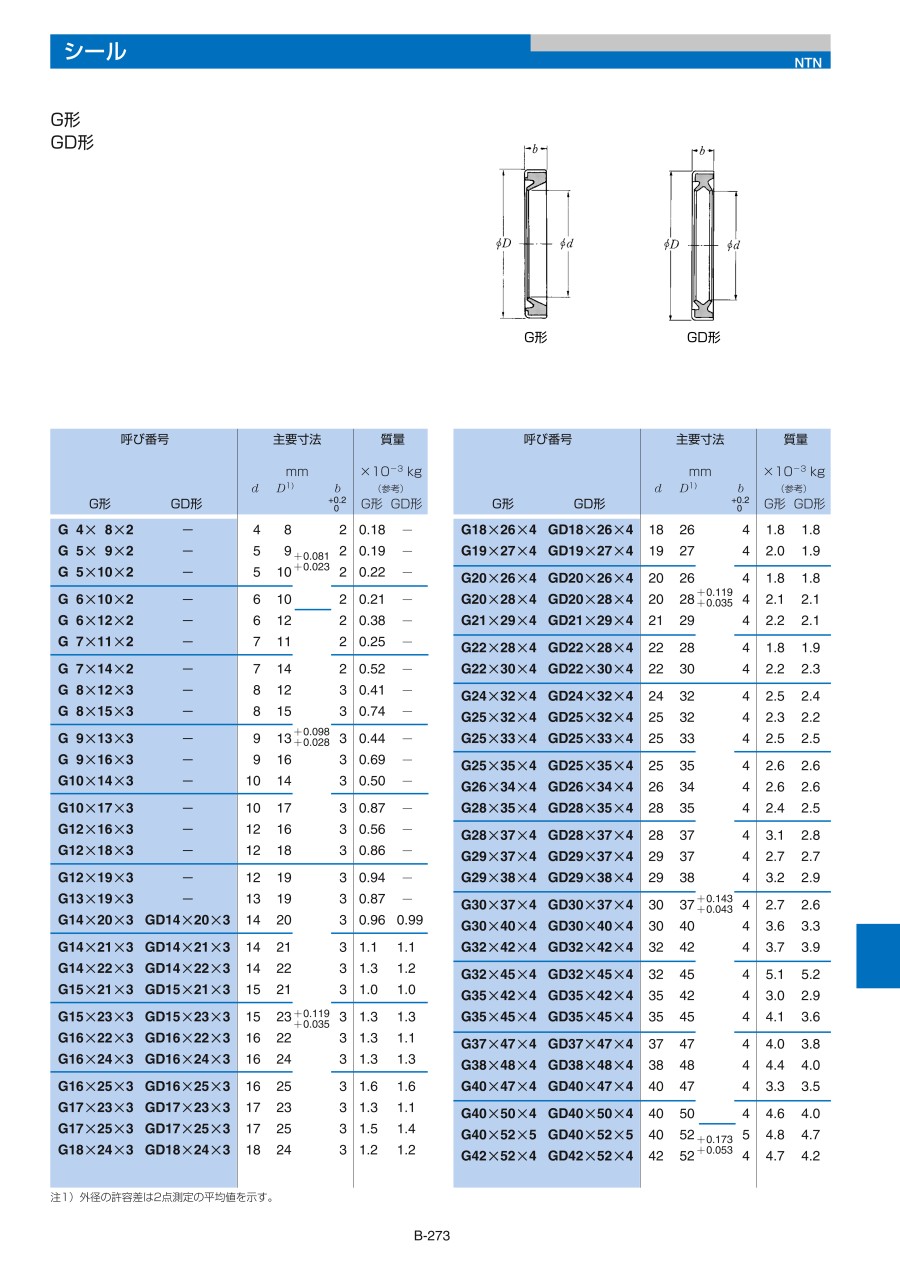

寸法図

主要寸法

呼び番号	主要寸法 mm				質量 ×10^－3 kg
GD形	d	D¹⁾		b +0.2 0	（参考） GD形
GD14×20×3	14	20	＋0.119 ＋0.035	3	0.99
GD14×21×3	14	21		3	1.1
GD14×22×3	14	22		3	1.2
GD15×21×3	15	21		3	1.0
GD15×23×3	15	23		3	1.3
GD16×22×3	16	22		3	1.1
GD16×24×3	16	24		3	1.3
GD16×25×3	16	25		3	1.6
GD17×23×3	17	23		3	1.1
GD17×25×3	17	25		3	1.4
GD18×24×3	18	24		3	1.2
GD18×26×4	18	26		4	1.8
GD19×27×4	19	27		4	1.9
GD20×26×4	20	26		4	1.8
GD20×28×4	20	28		4	2.1
GD21×29×4	21	29		4	2.1
GD22×28×4	22	28		4	1.9
GD22×30×4	22	30		4	2.3
GD24×32×4	24	32	＋0.143 ＋0.043	4	2.4
GD25×32×4	25	32		4	2.2
GD25×33×4	25	33		4	2.5
GD25×35×4	25	35		4	2.6
GD26×34×4	26	34		4	2.6
GD28×35×4	28	35		4	2.5
GD28×37×4	28	37		4	2.8
GD29×37×4	29	37		4	2.7
GD29×38×4	29	38		4	2.9
GD30×37×4	30	37		4	2.6
GD30×40×4	30	40		4	3.3
GD32×42×4	32	42		4	3.9
GD32×45×4	32	45		4	5.2
GD35×42×4	35	42		4	2.9
GD35×45×4	35	45		4	3.6
GD37×47×4	37	47		4	3.8
GD38×48×4	38	48		4	4.0
GD40×47×4	40	47		4	3.5
GD40×50×4	40	50		4	4.0
GD40×52×5	40	52	＋0.173 ＋0.053	5	4.7
GD42×52×4	42	52		4	4.2
GD43×53×4	43	53		4	4.3
GD45×52×4	45	52		4	3.8
GD45×55×4	45	55		4	5.5
GD50×58×4	50	58		4	5.2
GD50×62×5	50	62		5	10

型番リスト

表示件数

型番

内径

(㎜)

外径

(㎜)

幅

(㎜)

RoHS2（10物質）?

最小発注数量

14	20	3	対応	1個
14	22	3	対応	1個
15	21	3	対応	1個
15	23	3	対応	4個
16	22	3	対応	100個
16	24	3	対応	1個
17	25	3	対応	4個
18	24	3	対応	4個
18	26	4	対応	1個
19	27	4	対応	4個
20	26	4	対応	1個
20	28	4	対応	1個
21	29	4	対応	1個
22	28	4	対応	1個
22	30	4	対応	1個
24	32	4	対応	1個
25	32	4	対応	1個
25	33	4	対応	4個
25	35	4	対応	1個
26	34	4	対応	1個
28	35	4	対応	4個
28	37	4	対応	1個
30	37	4	対応	1個
30	40	4	対応	1個
32	42	4	対応	1個
35	42	4	対応	1個
35	45	4	対応	1個
37	47	4	対応	1個
38	48	4	対応	1個
40	47	4	対応	4個
40	50	4	対応	1個
40	52	5	対応	4個
42	52	4	対応	1個
43	53	4	対応	4個
45	52	4	対応	1個
45	55	4	対応	1個
50	58	4	対応	1個
50	62	5	対応	1個

通常単価(税別) (税込単価)	通常出荷日

273円 ( 300円 )	4日目
433円 ( 476円 )	4日目
273円 ( 300円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	5日目
205円 ( 226円 )	4日目
273円 ( 300円 )	4日目
760円 ( 836円 )	5日目
760円 ( 836円 )	5日目
442円 ( 486円 )	4日目
760円 ( 836円 )	5日目
283円 ( 311円 )	在庫品1日目当日出荷可能
273円 ( 300円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	4日目
289円 ( 318円 )	在庫品1日目当日出荷可能
273円 ( 300円 )	在庫品1日目当日出荷可能
286円 ( 315円 )	4日目
292円 ( 321円 )	4日目
770円 ( 847円 )	5日目
284円 ( 312円 )	4日目
284円 ( 312円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	5日目
322円 ( 354円 )	5日目
374円 ( 411円 )	在庫品1日目当日出荷可能
369円 ( 406円 )	在庫品1日目当日出荷可能
374円 ( 411円 )	4日目
380円 ( 418円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	在庫品1日目当日出荷可能
442円 ( 486円 )	5日目
424円 ( 466円 )	4日目
870円 ( 957円 )	5日目
424円 ( 466円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	5日目
402円 ( 442円 )	4日目
870円 ( 957円 )	5日目
597円 ( 657円 )	4日目
661円 ( 727円 )	5日目
517円 ( 569円 )	在庫品1日目当日出荷可能
543円 ( 597円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・針状ころ軸受に合せて、断面高さを小さく設計した針状ころ軸受専用のシールである。
・2枚のリップをもつGD形。
・鋼板で補強された合成ゴムの接触シール。
・使用温度範囲は-25～+120℃。
・連続使用では100℃以下で用いる。
【用途】
・針状ころ軸受使用時のダスト対策に最適。

ご注意

【特長】
・針状ころ軸受に合せて、断面高さを小さく設計した針状ころ軸受専用のシールである。
・鋼板で補強された合成ゴムの接触シール。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シール GD形のレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

回転部のオイルシールとして

満足度：4.02019/03/27

不純物が入らないようにするためにシャフトの径に合ったものということで購入しました。品質は問題ありません。性能としては不純...もっと読む

0人が参考にしています。

シャフトやモーターのシールとして使用

満足度：5.02019/03/27

ネットでサイズが確認できて納期も分かるのでミスミで購入しました。屋外で使用することが多いため、塵埃等が入らないようにシー...もっと読む

0人が参考にしています。

社内使用

満足度：3.02018/01/31

社内用消耗品として購入しました。短納期で助かります。幅広いラインナップで重宝します。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q潤滑油の保持できますか？

本シールはグリス保持とダスト侵入を防止するものです。オイルシールのように液体の潤滑油を保持することはできません。
