円錐ころ軸受（内径15～380mm）

外形図

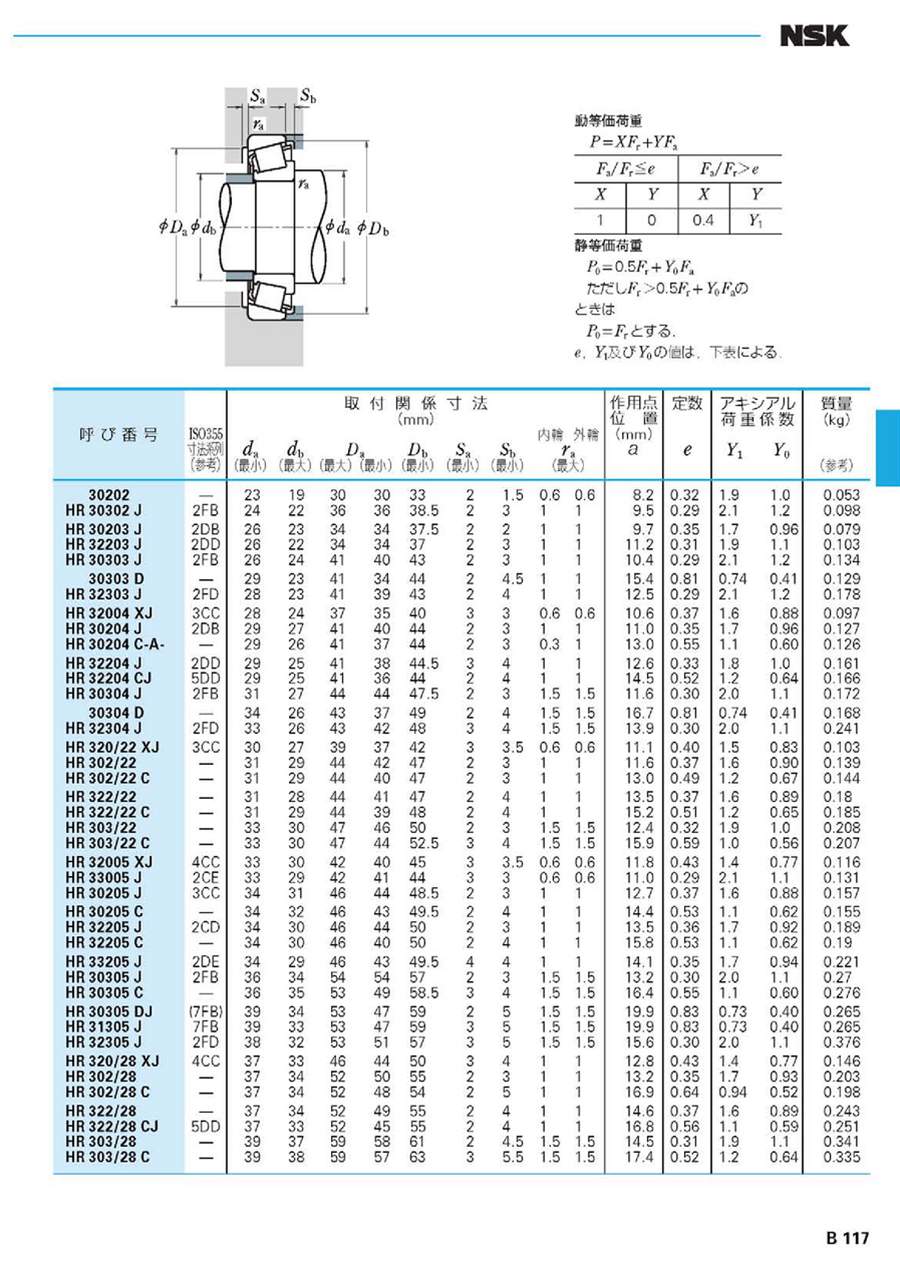

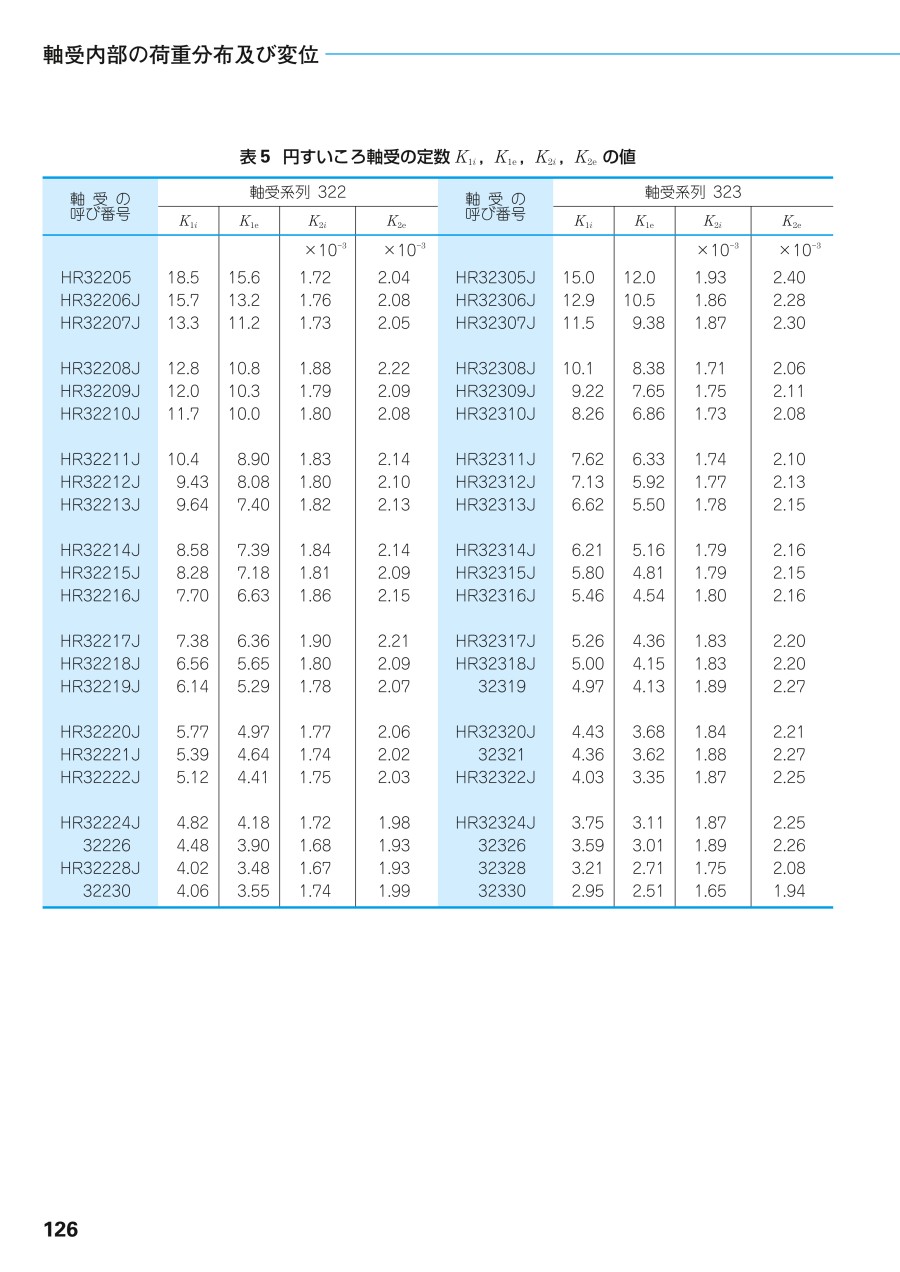

規格表

使用例

鉄鋼設備には、原料ヤードに始まって、製鋼工程・圧延工程・精整工程といった上流工程から下流工程までさまざまな設備があり、その各設備においてあらゆる品種の軸受が使用されている。

近年、製紙産業では、生産性を向上させるために、抄紙機の高速化・幅広化が進んでいる。

NSKは、工作機械に必要な要素部品である軸受、ボールねじ、NSKリニアガイド、スピンドルをトータルに開発・供給している、世界でただひとつのメーカー。

ポンプは石油化学、製紙、灌漑、食品など世界中のあらゆる産業で使用されている。

鉱山機械や建設機械が活躍する場所は、山岳地帯や砂漠地帯など、人の営みから遠く離れた採掘現場、時には地下2000mに及ぶこともある。

地球温暖化の原因となる炭酸ガスを発生させないクリーンエネルギソースとして、風力発電は世界各国で急速に普及している。

歯車装置機は非常に幅広い産業分野に使用されている。

高精度なプラスチック製品を作り出すため、射出成形機の電動化が進んでいる。

高性能、高信頼性かつ長期メンテナンス化を実現する各種鉄道車両用軸受（車軸用、駆動装置用、主電動機用）を開発・提供し、「安全・確実に速く目的地に到達する」という鉄道の使命を支えている。

特長

分離型の円錐ころ受けであり、内輪と外輪を別々に取り付けることができる。

円錐ころ軸受（内径15～380mm）の特長

• 円すいころ軸受は、内輪・外輪の軌道面、及びころの円すい頂点が軸受中心上の一点に集まるように、設計された軸受。円すい台形のころが転動体として組み込まれており、内輪の大つばによって案内される。
• ラジアル荷重と一方向のアキシアル荷重とを受けることができる。荷重が作用すると、軸受内部にアキシャル分力が生じるので、一般的には、アンギュラ玉軸受と同様に通常2個の軸受を対向させて使用するか、複列軸受として使用する必要がある。この場合、内輪どうし又は外輪どうしの間隔をアキシアル方向に調整することによって、適切な内部すきまを設定することができる。
• 高負荷容量軸受として、ころの寸法ところ数を増加させたHRシリーズがある。
• 接触角の大きさにより、並こう配形、中こう配形及び急こう配形の軸受があり、ころの列数によって複列及び四列の円すいころ軸受もある。一般に、鋼板の打抜き保持器が用いられ、サイズの大きな円すいころ軸受にはピンタイプ保持器も用いられる。

メートル系円すいころ軸受の構造。

インチ系円すいころ軸受の構造。

組合せ円すいころ軸受及び複列円すいころ軸受の形式・特徴について

注意・禁止事項

円すいころ軸受の使用上の注意

1. 円すいころ軸受では、運転中に軸受荷重が小さくなり過ぎたり、組合せ軸受のアキシアル荷重とラジアル荷重の比率がe （軸受寸法表に記載されている） の値を超えると、
   アキシアル荷重が負荷されない列のころと軌道との間で滑りを生じ、スミアリングの原因となることがある。特に、ころと保持器の質量が大きい大形円すいころ軸受では
   この傾向がある。
   このような荷重条件が予想される場合には、軸受の選定に際して、NSKにご相談ください。
2. HRシリーズご採用時は、取付関係寸法D_a、D_b、S_a、S_b、寸法をご確認下さい。
