インラインチェックバルブ 8Cシリーズ
- 通常単価(税別)
- 9,997円～17,289円
- 税込単価
- 10,997円～19,018円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
インラインチェックバルブ。【特長】・最高使用圧力34.5MPa。・油圧回路に組込むことにより逆流を防ぐ...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 項目 | 形式 | ||||
|---|---|---|---|---|---|
| 8C200S | 8C400S | 8C600S | 8C800S | 8C1200S | |
| 接続口径 | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/2 | Rc3/4 |
| 最大流量 | 11L/min | 19L/min | 30L/min | 57L/min | 95L/min |
| 最高使用圧力 | - | - | 34.5MPa | - | - |
| クラッキング圧力 | - | - | 0.04MPa | - | - |
| 使用油温範囲 | -10～+60℃（但し、凍結なきこと） | ||||
| 適合作動油 | 一般鉱物性作動油 | ||||
| 質量 | 80g | 170g | 260g | 510g | 805g |
規格表
技術情報・設計アイデア
圧力降下-流量特性図（自由流れ 粘度22mm2/s作動油）
選定方法
使用する機器の流量に応じ選定してください。またその際は、圧力降下-流量特性図を参考にしてください。
取付方法
接続口に直接配管してください。
注意・禁止事項
取付の際、方向を間違えないようにしてください。方向を間違えますと、作動不良、機器破損等の原因となります。
保管
錆の発生を防ぐ為、水分から保護して保管してください。
長期間保管の際は、作動油（防錆油入り）を入れ、ポート部をプラグ栓で密閉してください。

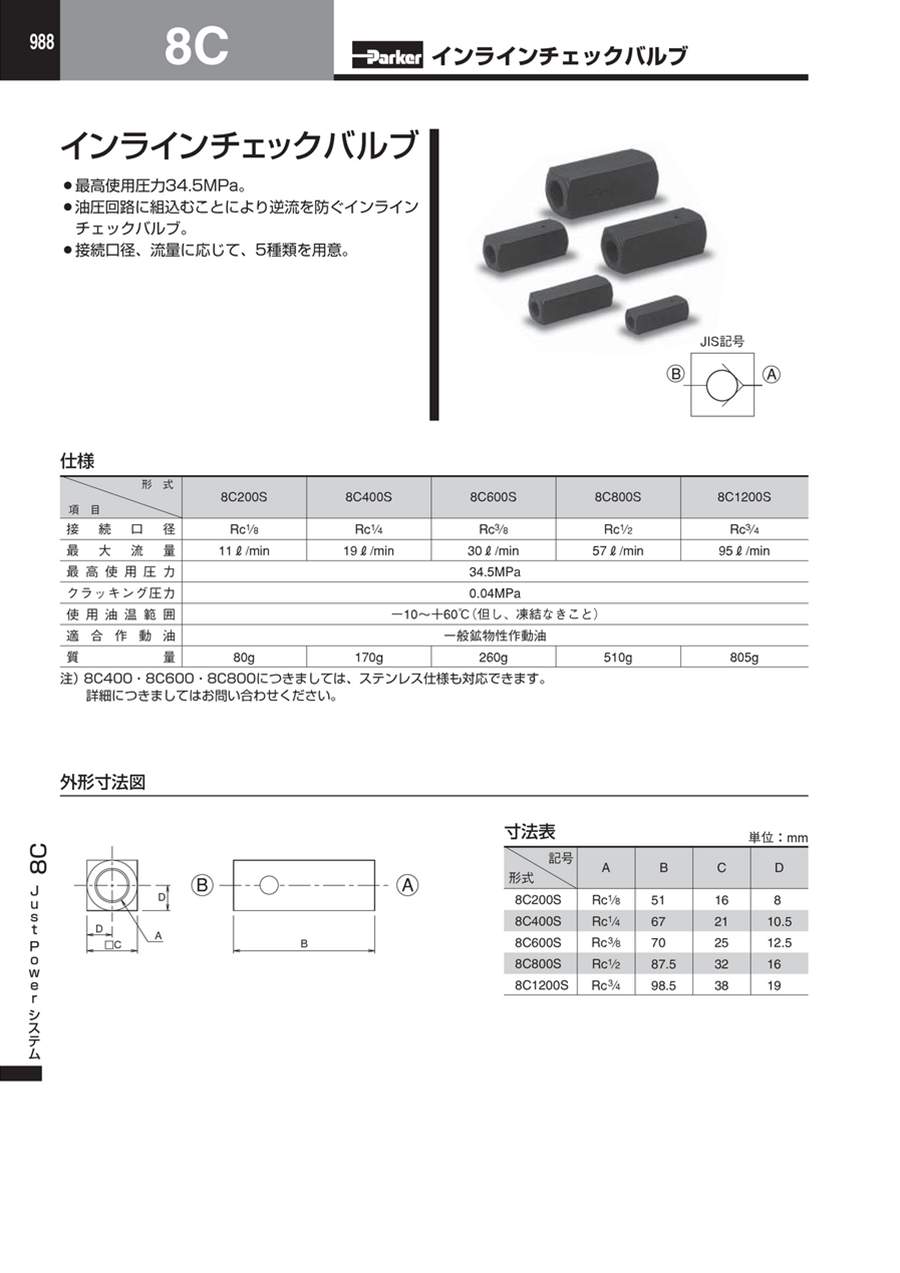

カタログ
