食品・耐熱用耐圧ホース 吸引・圧送[トヨリングFホース TGF]

外形図

製品仕様

トヨリングFホースの外観

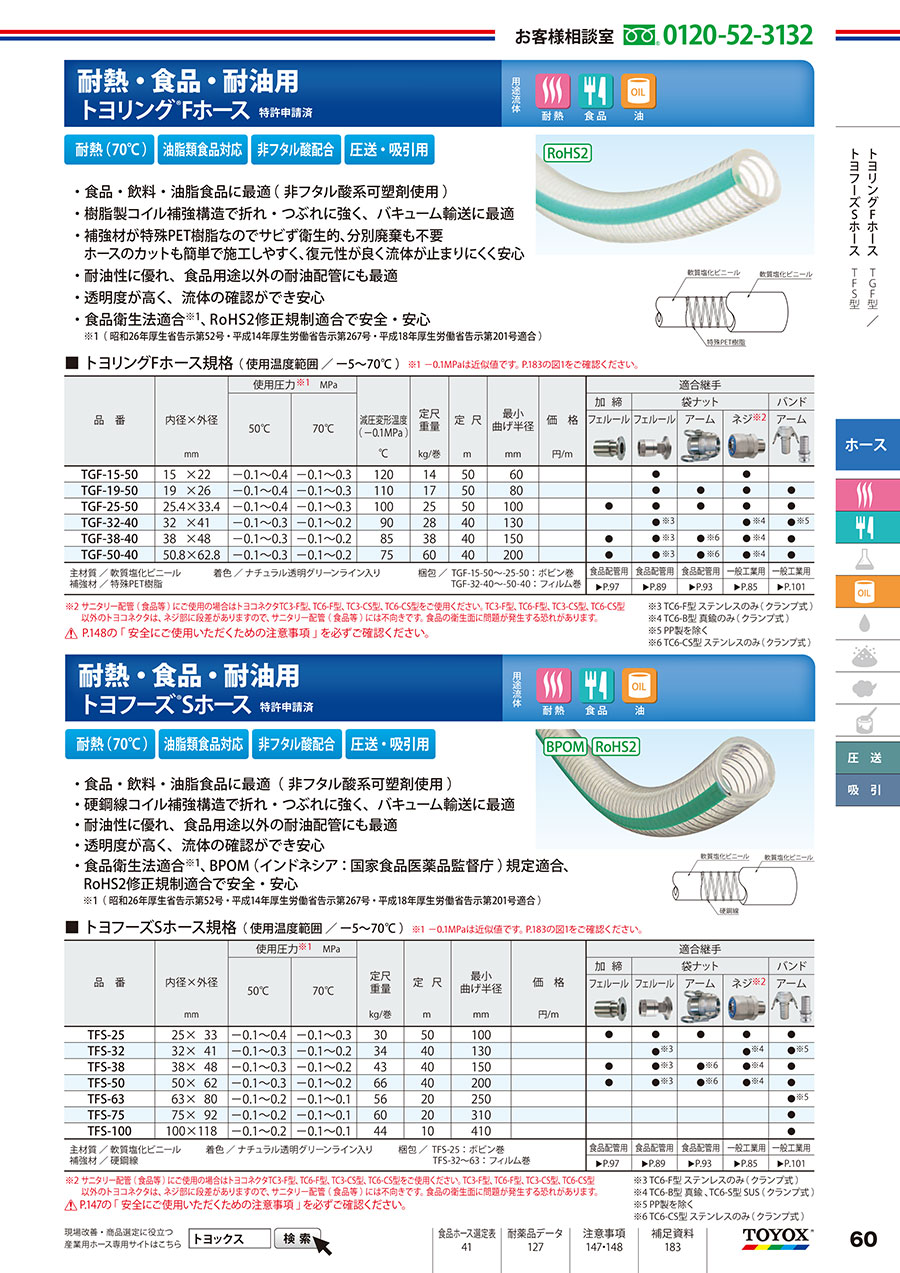

規格表

※ -0.1MPaは近似値。用途・条件によっては使用できない場合がある。

商品特長詳細

ご使用メリット1

• 食品専用なので安全・安心
• 吸引・圧送に使用可能
• 耐油性が高く油脂食品にも対応し長寿命
  ※鉱物油使用も可能
• ホースの折れやつぶれに強く、復元性もあり搬送効率も良い
• 折れ、つぶれによる流体ストップがしにくく生産トラブルを防止

ご使用メリット2

• 補強材が特殊ペット樹脂なので錆びの不安なく、分別廃棄不要
• ハサミで簡単にカットでき、施工性に優れる
• 透明度が高く、食品等の流体の確認ができ安心
• 耐熱70℃で一般塩ビ製ホースに比べ使用範囲が広い

法規制に適合し安全・安心

• 食品衛生法適合（平成18年厚生労働省告示第201号適合・平成14年厚生労働省告示第267号・昭和26年厚生省告示第52号）
• RoHS2修正規制適合
  ※このホースはフタル酸系可塑剤を使用しておりません。

専用継手で生産性と安全性の向上

• 液だまりが非常に少ない構造の専用継手で食品ホース配管の分解洗浄作業を削減可能
• 各種専用継手は取り付けしやすく、流体漏れやホース抜けを防止でき安全・安心

注意・禁止事項

ホース使用前及び使用時の注意

1.使用流体は、水、飲料水、食品、空気、薬品、粉体です。※ 燃料油（ 重油、軽油、灯油、ガソリン等 ）・溶剤系油には使用しないでください。
2.使用流体がホース内に滞留する場合は、樹脂臭気が内容物に移り、不快を感じる場合がありますので、ご使用前に確認してください。
3.飲料水・食料品でご使用の場合はホース内を洗浄してからご使用ください。（ 熱湯（ 80℃以下 ）30 分以内、圧力0.1MPa 以下の範囲で洗浄してください。 ）
4.使用温度は-5 ～ 70℃の範囲内でご使用ください。 減圧変形温度は、ホースを直管状態、管内を-0.1MPa（ -760mmHg ）に減圧した時に変形する温度です。
　使用可能限界温度ではありません。
5.使用圧力範囲内でご使用ください。※-0.1MPa は近似値です。負圧使用の場合、用途・条件（ 温度・動き ）によっては、ご使用になれない場合があります。
　負圧使用範囲の目安として「 デジタルカタログ 」をご参照ください。
6.ホースは使用条件により可塑剤などの配合剤等が抽出・溶出することが想定されますので、使用条件や製品への影響を事前にご確認の上ご使用ください。
7.ホース最小曲げ半径以上でご使用ください。最小曲げ半径未満でご使用になるとホースが折れ曲がったり、耐圧力の低下につながります。
8.ホースの端面や継手をタンク内の液体（食品・薬品等）に直接、浸けないようにしてください。
ホース補強層に流体が浸透したり、継手部に流体が残り、雑菌の繁殖（付着）、ホースの劣化が発生する恐れがあります。
9.粉・粒体等を流される場合は、条件によって摩耗しやすい場合がありますのでホースの曲げ半径をできるだけ大きくとってください。
10.裸火に直接ふれたり、近づけたりしないでください。
11.ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうけます。始業前点検、定期点検で次のような異常や、その兆候が認められた場合、
　直ちに使用を中止し、新しいホースと交換してください。
　・ 金具付近の異常……局部的な伸び、湾曲、漏れ、ふくれ、ニップルへの差し込みが浅くなった。
　・ 外傷の有無…… 外面の大きな傷、ヒビ割れ、補強層への浸水
　・ 内面の異常…… 内面のふくれ及び?離・摩耗（ ホースの補強材の露出 ）
　（ 注 ）内外面の異常の場合、流体物中にホースの?離物や補強材の断片が混入する恐れがあります。
　・ その他変化が著しい場合（ 硬化、膨潤、ヒビ割れ、ふくれ、補強層の変色等 ）

注意・禁止事項

1.屋外もしくは直射日光のあたるところでの保管はしないでください。ホース表面のベタツキやヒビ割れ等、品質劣化の原因になります。湿度の低い、風通しの良い場所に保管してください。
　また、ホース内に異物・ホコリが入らないように保管してください。
2.保管時には、他の塩化ビニール製品との接触や、ゴム製品の近くでの保管はしないでください。

注意・禁止事項

1.焼却しないでください。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物としてお取り扱いください。
2.廃棄の場合は、それぞれの地域の分別処理に従ってください。

注意・禁止事項

1.トヨリングFホースには、トヨックス専用継手「トヨコネクタ」のご使用をお勧めします。専用継手以外を使用されたり「取扱説明書」とは違った取り付けを行いますとホース性能が低下
　する恐れがあります。
2.ホースニップルはホースサイズに適したものをご使用ください。また、ニップルの表面に傷・錆等のあるものは使用しないでください。
3.ホースをカットする場合、補強材の端末でケガをする危険がありますので、十分ご注意ください。
4.針金等の過剰な締め付けはホース内外面を切り、ホース破裂が発生する場合がありますのでおやめください。
5.ホースバンドは適宜増し締めしてください。バンド締め部の樹脂の歪みにより流体漏れやホース抜けの恐れがあります。
6.チューブ用ワンプッシュ金具は使用しないでください。ホースが破裂する場合があります。
7.当カタログに記載の耐圧強度は、あくまでホース単体をトヨックス独自の試験方法で耐圧試験を行ったデータを基にしております。金具へのセットの条件（ ホースニップルの形状、ホース
　バンドの種類、ホースバンドの本数、締め付けトルク、加締め形状等 ）によってホース破裂前にホース抜け等のトラブルが発生する場合があります。したがってお客様におかれましては、
　ホースに金具をセットされる時は安全で効果的な金具セット方法をご選択ください。
　なお、金具セット等についての技術的なお問い合わせは、トヨックスお客様相談室にご相談いただきますようお願いいたします。
