◆◇用途◇◆樹脂成形工場のエンプラ系プラスチック粉粒体搬送用(圧送・吸引)◆◇特長◇◆【粒体用ホース】...
詳細を確認

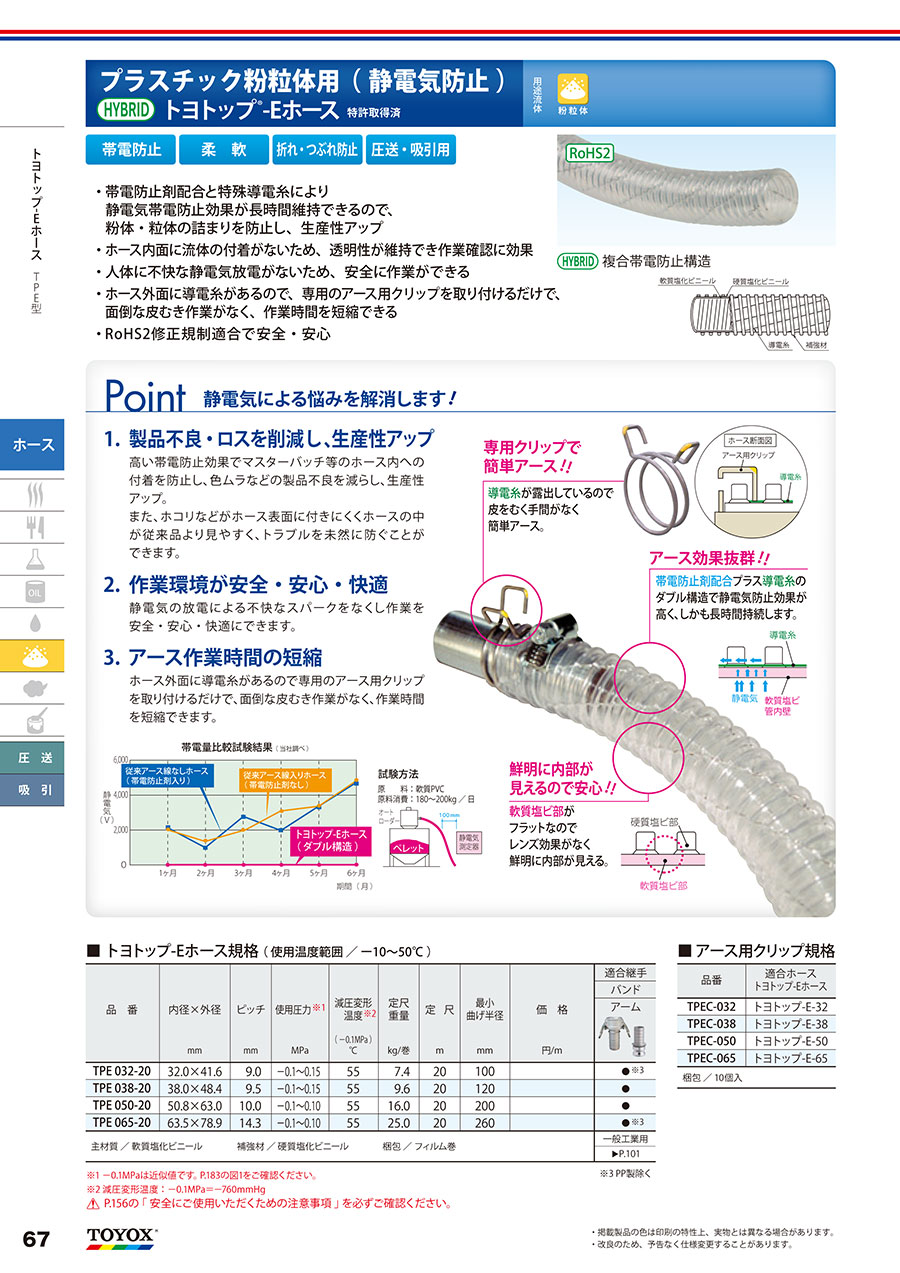

トヨトップEの外観
| 用途 | 樹脂成型設備などの粉粒体搬送ホース(静電気帯電防止付き) |
|---|---|
| 流体 | 粉体 |
| 主材質 | 軟質塩化ビニール |
| 補強材 | ポリエステル糸/硬質塩化ビニール |
| 機能 | 分別廃棄不要◎ 絶縁性○ 帯電防止◎ 折れつぶれ防止◎低溶出○ 透明性◎ 柔軟性◎ バキューム ◎圧送◎ |
| 使用温度範囲 | -10℃~50℃ |
| 内径 | 32mm~63mm |
| 色 | 透明 |
| 型 番 | 内径×外径 | ピッチ | 定尺重量 | 定 尺 | 使用流体 | 使用圧力 | 使用温度範囲 | 減圧変形温度 (-101.3kPa) | 最小曲げ 半径 |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | kg/巻 | m | Mpa | ℃ | ℃ | mm | ||
| TPE032-20 | 32.0×41.6 | 9.0 | 7.4 | 20 | プラスチック 粉粒体 | -0.1~0.15 | -10~50 | 55 | 100 |
| TPE038-20 | 38.0×48.4 | 9.5 | 9.6 | 20 | -0.1~0.15 | 55 | 120 | ||
| TPE050-20 | 50.8×63.0 | 10.0 | 16 | 20 | -0.1~0.10 | 55 | 200 | ||
| TPE065-20 | 63.5×78.9 | 14.3 | 25 | 20 | -0.1~0.10 | 55 | 260 |
※ 減圧変形温度 : - 0.1MPa = - 760mmHg
※ - 0.1MPaは近似値。用途・条件によっては使用できない場合がある。
ご使用メリット1
ご使用メリット2
法規制に適合し安全・安心
| 型 番 | 適合ホーストヨトップ-Eホース |
|---|---|
| TPEC-032 | トヨトップ-E-32 |
| TPEC-038 | トヨトップ-E-38 |
| TPEC-050 | トヨトップ-E-50 |
| TPEC-065 | トヨトップ-E-65 |
1.簡単にアースが取れる。
2.静電気防止効果が長時間持続できる。
※ ホースバンドではない。
1.屋外、もしくは直射日光が常にあたるところで使用しないでください。紫外線により表面にベタツキやヒビ割れが発生する可能性があります。
2.使用流体は、樹脂ペレット等の粒粉体です。その他の流体には使用しないでください。
3.飲用、食品用には使用しないでください。
4.ホースは使用条件により可塑剤などの配合剤等が抽出・溶出することが想定されますので、使用条件や製品への影響を事前にご確認の上ご使用ください。
5.使用温度範囲内でご使用ください。減圧変形温度は、ホースを直管状態、管内を-0.1MPa( -760mmHg )に減圧した時に変形する温度です。
使用限界温度ではありません。
6.使用圧力範囲内でご使用ください。
7.負圧使用範囲の目安としてデジタルカタログをご参照ください。
8.ホース最小曲げ半径以上でご使用ください。最小曲げ半径未満でご使用になるとホースが折れ曲がったり、耐圧力の低下につながります。
9.粉・粒体を流される場合は、条件によって摩耗しやすい場合がありますのでホースの曲げ半径をできるだけ大きくとってください。
10.このホースは帯電防止配合ですが、導電糸を接地( アース )することをお薦めします。導電糸を接地( アース )する場合は、専用のアース用クリップ
あるいはアース線等で接地( アース )されている設備・建造物に接続することが必要です。
11.導電糸活用時には、定期的にテスター等で導通確認をしてください。導電糸は静電気の帯電防止用ですので、他の目的で電流を流すことは
絶対にしないでください。
12.裸火に直接ふれたり、近づけたりしないでください。引火物( ガソリン・溶剤等 )の周辺では、使用しないでください。
13.ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうけます。
始業前点検、定期点検で次のような異常や、その兆候が認められた場合、直ちに使用を中止し、新しいホースと交換してください。
・継手付近の異常……局部的な伸び、湾曲、漏れ、ふくれ、継手への差し込みが浅くなった
・外傷の有無…………外面の大きな傷、ヒビ割れ、補強層への浸水、補強材の割れ
・内面の異常…………内面のふくれ及び?離・摩耗( ホースの補強糸の露出 )
( 注 )内外面の異常の場合、流体物中にホースの?離物や補強糸の断片が混入する恐れがあります。
・その他変化が著しい場合( 硬化、膨潤、ヒビ割れ、ふくれ等 )
14.屋外もしくは直射日光のあたるところでの保管はしないでください。ホース表面のベタツキやヒビ割れ等、品質劣化の原因になります。
湿度の低い、風通しの良い場所に保管してください。また、ホース内に異物・ホコリが入らないように保管してください。
15.保管時には、他の塩化ビニール製品との接触や、ゴム製品の近くに保管しないでください。
16.ホースカットの際、ホース端面が垂直になるようにカットしてください。垂直でない場合、漏れ・抜け等が発生する恐れがあります。
17.ホースニップルはホースサイズに適したものをご使用ください。また、ニップルの表面に傷・錆等のあるものは使用しないでください。
18.ホースバンドの取り付けが必要な場合は、スパイラルワイヤーバンドをご使用ください。
ホースバンドをご使用の際、過剰に締付けますとホース内外面を切り、ホース破裂が発生する場合がありますので、おやめください。
19.ホースをカットする場合は、外面の補強材の端末が鋭利になり、ケガをする危険がありますので、取扱いには充分ご注意ください。
ホース外面の補強材が鋭利になったり、飛び出している場合は、ハサミやニッパー等で端面処理を行ってください。
20.ホースバンドは適宜増し締めを行ってください。バンド締め部の樹脂の歪みにより流体漏れやホース抜けの恐れがあります。
21.焼却しないでください。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物としてお取り扱いください。
22.廃棄の場合は、それぞれの地域の分別処理に従ってください。
軟質塩化ビニール製の圧送・バキューム輸送用ホースで静電気の帯電防止を目的として開発。
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,906円 ( 46,097円 ) | 3日目 |
2,984円 ( 3,282円 ) | 4日目 |
6,402円 ( 7,042円 ) | 4日目 |
9,600円 ( 10,560円 ) | 4日目 |
9,772円 ( 10,749円 ) | 4日目 |
13,077円 ( 14,385円 ) | 4日目 |
14,656円 ( 16,122円 ) | 4日目 |
17,098円 ( 18,808円 ) | 4日目 |
19,540円 ( 21,494円 ) | 4日目 |
21,983円 ( 24,181円 ) | 4日目 |
24,090円 ( 26,499円 ) | 4日目 |
26,867円 ( 29,554円 ) | 4日目 |
29,312円 ( 32,243円 ) | 4日目 |
31,754円 ( 34,929円 ) | 4日目 |
34,196円 ( 37,616円 ) | 4日目 |
32,974円 ( 36,271円 ) | 4日目 |
39,080円 ( 42,988円 ) | 4日目 |
41,522円 ( 45,674円 ) | 4日目 |
43,965円 ( 48,362円 ) | 4日目 |
46,407円 ( 51,048円 ) | 4日目 |
53,950円 ( 59,345円 ) | 3日目 |
4,330円 ( 4,763円 ) | 4日目 |
7,687円 ( 8,456円 ) | 4日目 |
10,164円 ( 11,180円 ) | 4日目 |
12,869円 ( 14,156円 ) | 4日目 |
16,836円 ( 18,520円 ) | 4日目 |
18,868円 ( 20,755円 ) | 4日目 |
22,013円 ( 24,214円 ) | 4日目 |
25,158円 ( 27,674円 ) | 4日目 |
28,303円 ( 31,133円 ) | 4日目 |
31,018円 ( 34,120円 ) | 4日目 |
34,593円 ( 38,052円 ) | 4日目 |
37,737円 ( 41,511円 ) | 4日目 |
40,327円 ( 44,360円 ) | 4日目 |
44,028円 ( 48,431円 ) | 4日目 |
47,170円 ( 51,887円 ) | 4日目 |
50,316円 ( 55,348円 ) | 4日目 |
53,460円 ( 58,806円 ) | 4日目 |
56,605円 ( 62,266円 ) | 4日目 |
59,749円 ( 65,724円 ) | 4日目 |
66,656円 ( 73,322円 ) | 3日目 |
4,598円 ( 5,058円 ) | 4日目 |
9,150円 ( 10,065円 ) | 4日目 |
12,172円 ( 13,389円 ) | 4日目 |
15,157円 ( 16,673円 ) | 4日目 |
18,690円 ( 20,559円 ) | 4日目 |
22,737円 ( 25,011円 ) | 4日目 |
26,526円 ( 29,179円 ) | 4日目 |
32,505円 ( 35,756円 ) | 4日目 |
34,104円 ( 37,514円 ) | 4日目 |
37,894円 ( 41,683円 ) | 4日目 |
41,683円 ( 45,851円 ) | 4日目 |
44,853円 ( 49,338円 ) | 4日目 |
49,262円 ( 54,188円 ) | 4日目 |
53,052円 ( 58,357円 ) | 4日目 |
56,068円 ( 61,675円 ) | 4日目 |
60,629円 ( 66,692円 ) | 4日目 |
64,418円 ( 70,860円 ) | 4日目 |
68,207円 ( 75,028円 ) | 4日目 |
71,997円 ( 79,197円 ) | 4日目 |
◆◇用途◇◆
樹脂成形工場のエンプラ系プラスチック粉粒体搬送用(圧送・吸引)
◆◇特長◇◆
【粒体用ホース】樹脂ペレット搬送やプラスチック粉粒体に使用可能な耐圧ホース
【安全・安心】人体に不快な静電気放電がないため、安全な作業が可能
【静電気(帯電)防止】 帯電防止配合と特殊導電糸で静電気防止効果が持続し、粉粒体の詰まりを軽減
【アース簡単施工】専用のアース用クリップで簡単にアース施工ができるので作業効率アップ
【透明性】透明性が良く、流体の確認が可能
【法適合】RoHS2指令適合で安全・安心
◆◇材質◇◆
【主材質】軟質塩化ビニール【補強材】硬質塩化ビニール
◆◇他のおすすめ商品◇◆
食品用帯電防止ホースをお探しの方は「トヨフーズアース」をご確認ください。
さらに高い耐熱性の帯電防止ホースをお探しの方は「トヨトップE100℃」をご確認ください。
耐薬品、耐溶剤の帯電防止ホースをお探しの方は「トヨフッソE」をご確認ください。
