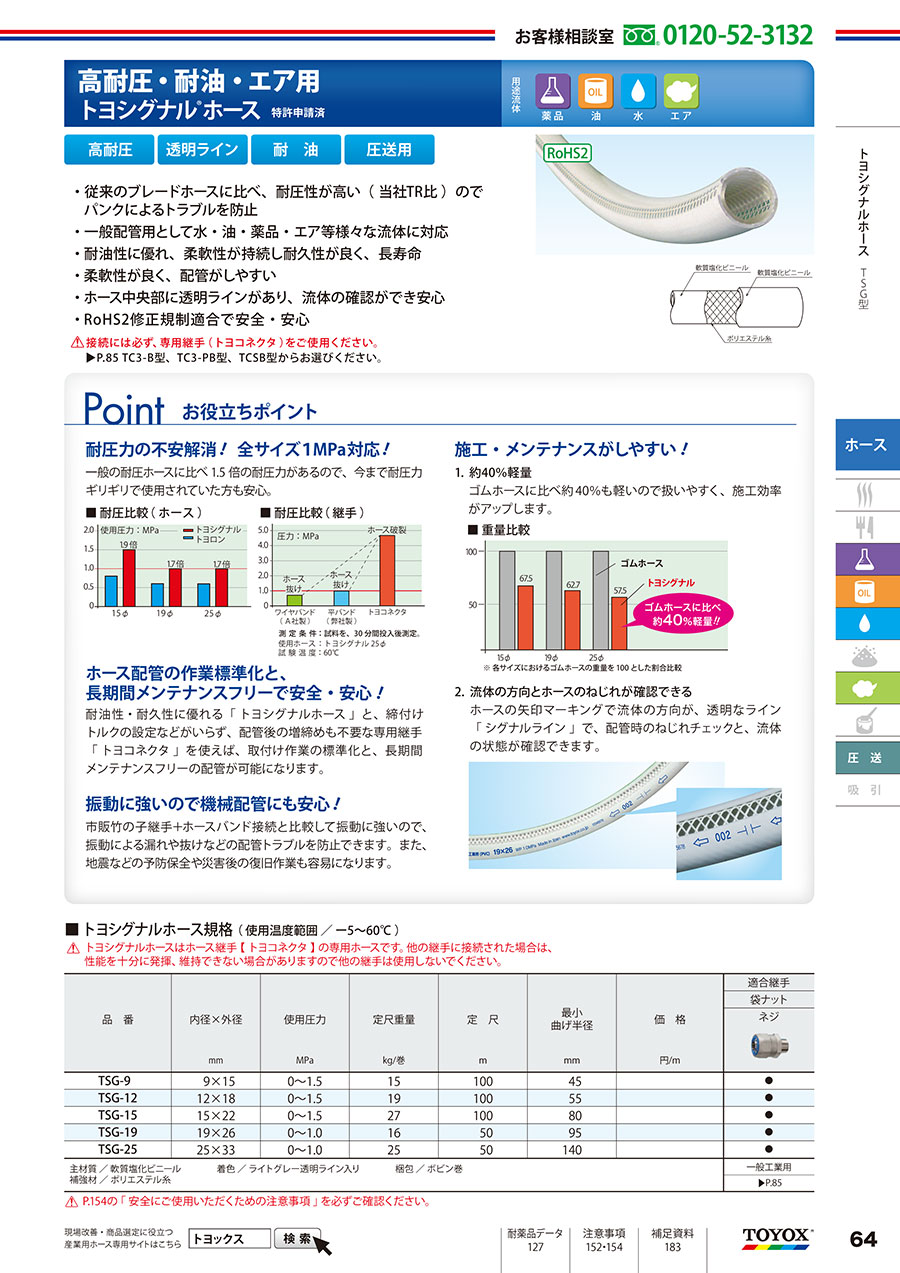

水・油・エアー 高耐圧用耐圧ホース[トヨシグナルホース TSG]

外形図

製品仕様

トヨシグナルの外観

軽量で快適作業 : ゴムホースに比べ約40％も軽いので配管施工の効率アップ。

規格表

※トヨシグナルホースはホース継手トヨコネクタの専用ホース。他の継手に接続された場合は、性能を十分に発揮、維持できない場合があるので他の継手は使用しない。

商品特長詳細

ご使用メリット1

• 一般の耐圧ホースに比べ1.5倍の耐圧力で広い範囲で使用可能

• 圧力に余裕を持たせた配管にでき安心

• 全サイズ1.0MPaに対応しメンテナンス管理が容易

ご使用メリット2

• ホースに入った矢印マークで流体の方向性確認に活用可能

• ホース中心付近の透明ラインで流体の状態と配管時のねじれ確認に活用可能

法規制に適合し安全・安心

• RoHS2修正規制適合

専用継手で生産性と安全性の向上

• 各種専用継手は取り付けしやすく、流体漏れやホース抜けを防止でき安全・安心

注意・禁止事項

1.ホース継手は必ず専用継手トヨコネクタをご使用ください。トヨコネクタ以外の継手をご使用された場合、漏れ・金具抜け等が発生する恐れがあり保証いたしません。
2.ホースカットの際、ホース端面が垂直になるようにカットしてください。垂直でない場合、漏れ・抜け等が発生する恐れがあります。
3.使用流体は、水、空気、油、薬品、粉体ですが、油類、薬品、粉体にご使用の場合、トヨックスホームページの耐薬品データでご確認、またはトヨックスお客様相談室にご相談ください。
　※ 燃料油（ 重油、軽油、灯油、ガソリン等 ）・溶剤には使用しないでください。
4.飲用、食品用には使用しないでください。
5.ホースは使用条件により可塑剤などの配合剤等が抽出・溶出することが想定されますので、使用条件や製品への影響を事前にご確認の上ご使用ください。
6.使用温度範囲内でご使用ください。
7.使用圧力範囲内でご使用ください。
8.ホース最小曲げ半径以上でご使用ください。
　最小曲げ半径未満でご使用になるとホースが折れ曲がったり、耐圧力の低下につながります。
9.継手付近で、極端に曲げた状態で使用しないでください。
10.粉・粒体等を流される場合は、条件によって摩耗しやすい場合がありますのでホースの曲げ半径をできるだけ大きくとってください。
11.裸火に直接ふれたり、近づけたりしないでください。
12.ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうけます。
　始業前点検、定期点検で次のような異常や、その兆候が認められた場合、直ちに使用を中止し、修理または新しいホースと交換してください。
　・ 金具付近の異常……局部的な伸び、湾曲、漏れ、ふくれ、ニップルへの差し込みが浅くなった
　・ 外傷の有無…………外面の大きな傷、ヒビ割れ、補強層への浸水
　・ 内面の異常…………内面のふくれ及び剥離・摩耗（ ホースの補強材の露出 ）
　（ 注 ）内外面の異常の場合、流体物中にホースの?離物や補強材の断片が混入する恐れがあります。
　・ その他変化が著しい場合（ 硬化、膨潤、ヒビ割れ、ふくれ等 ）
13.屋外もしくは直射日光のあたるところでの保管はしないでください。ホース表面のベタツキやヒビ割れ等、品質劣化の原因になります。
　湿度の低い、風通しの良い場所に保管してください。また、ホース内に異物・ホコリが入らないように保管してください。
14.焼却しないでください。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物としてお取り扱いください。
15.廃棄の場合は、それぞれの地域の分別処理に従ってください。
