真空用フィルタ 小型ユニオンタイプ
- 通常単価(税別)
- 595円～1,418円
- 税込単価
- 655円～1,560円
真空ポンプを長持ちさせる真空用フィルタです。【特長】・小型真空用フィルタは、真空システムのハイサイクル...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

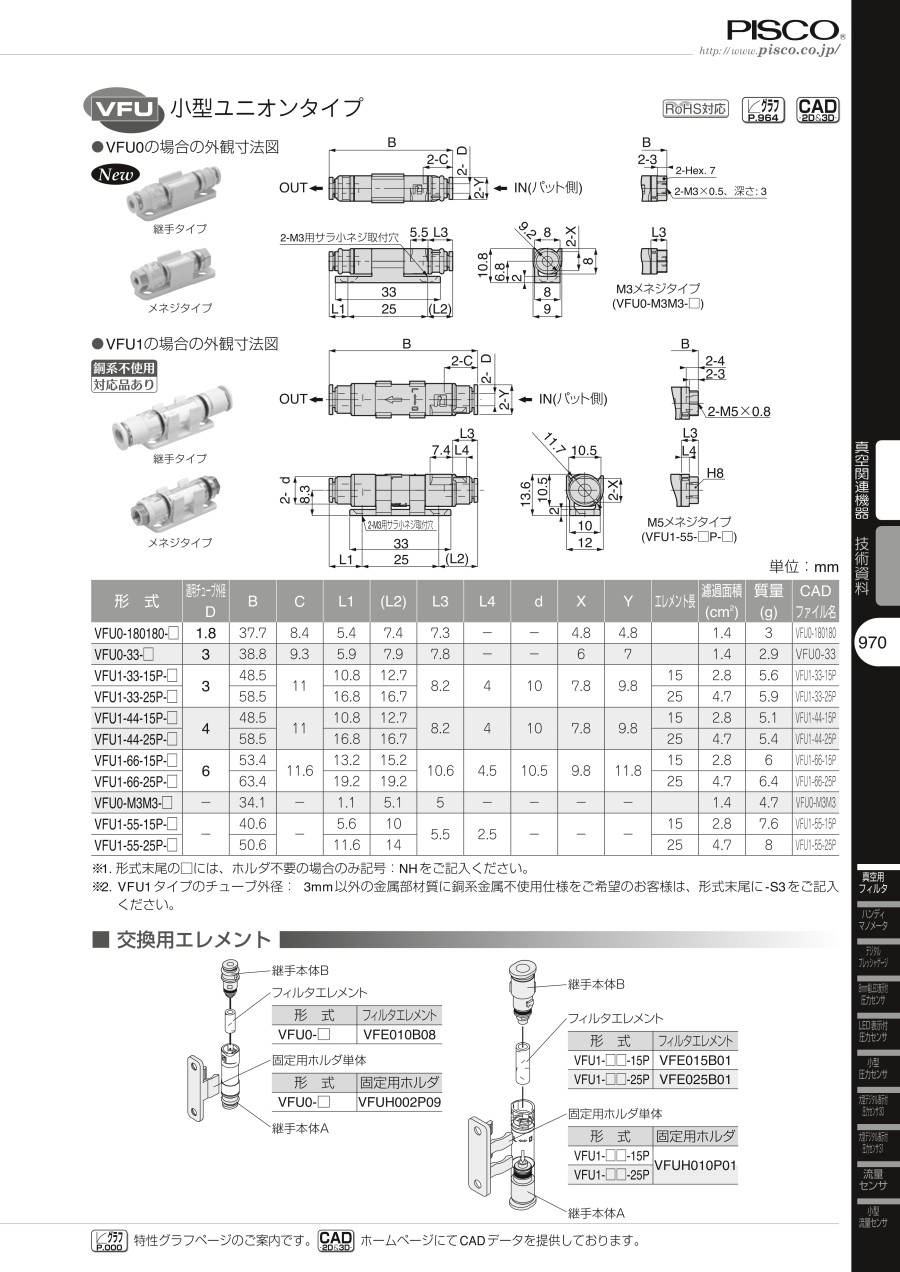

外形図
VFU0
VFU1
製品仕様
| 形状 | VFU0 | VFU1 |
|---|---|---|
| 使用流体 | 空気 | |
| 使用圧力範囲 | -100 ～ 0kPa | |
| 濾過精度 | 5μm | |
| 使用温度範囲 | 0 ～ 60oC（凍結なきこと） | |
| 濾過面積 | 1.4cm2 | 2.8cm2 *1 |
| 4.7cm2 *2 | ||
*1.エレメント長さ：15mmの時の値
*2.エレメント長さ：25mmの時の値
規格表
| 型番 | 適用チューブ外径 φD | B | C | L1 | （L2） | L3 | L4 | φd | X | Y | エレメント長 | 濾過面積 （cm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VFU0-180180-□ | 1.8 | 37.7 | 8.4 | 5.4 | 7.4 | 7.3 | - | - | 4.8 | 4.8 | - | 1.4 | 3 |
| VFU0-33-□ | 3 | 38.8 | 9.3 | 5.9 | 7.9 | 7.8 | - | - | 6 | 7 | - | 1.4 | 2.9 |
| VFU1-33-15P-□ | 3 | 48.5 | 11 | 10.8 | 12.7 | 8.2 | 4 | 10 | 7.8 | 9.8 | 15 | 2.8 | 5.6 |
| VFU1-33-25P-□ | 58.5 | 16.8 | 16.7 | 25 | 4.7 | 5.9 | |||||||
| VFU1-44-15P-□ | 4 | 48.5 | 11 | 10.8 | 12.7 | 8.2 | 4 | 10 | 7.8 | 9.8 | 15 | 2.8 | 5.1 |
| VFU1-44-25P-□ | 58.5 | 16.8 | 16.7 | 25 | 4.7 | 5.4 | |||||||
| VFU1-66-15P-□ | 6 | 53.4 | 11.6 | 13.2 | 15.2 | 10.6 | 4.5 | 10.5 | 9.8 | 11.8 | 15 | 2.8 | 6 |
| VFU1-66-25P-□ | 63.4 | 19.2 | 19.2 | 25 | 4.7 | 6.4 | |||||||
| VFU0-M3M3-□ | - | 34.1 | - | 1.1 | 5.1 | 5 | - | - | - | - | - | 1.4 | 4.7 |
| VFU1-55-15P-□ | - | 40.6 | - | 5.6 | 10 | 5.5 | 2.5 | - | - | - | 15 | 2.8 | 7.6 |
| VFU1-55-25P-□ | 50.6 | 11.6 | 14 | 25 | 4.7 | 8 |
※1.型番末尾の□には、ホルダ不要の場合のみ記号：NHをご記入ください。
※2.VFU1タイプのチューブ外径：φ3mm以外の金属部材質に銅系金属不使用仕様をご希望のお客様は、型番末尾に-S3をご記入ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
752円 ( 827円 ) | 7日目 |
595円 ( 655円 ) | 7日目 |
703円 ( 773円 ) | 8日目 |
666円 ( 733円 ) | 7日目 |
823円 ( 905円 ) | 7日目 |
773円 ( 850円 ) | 7日目 |
702円 ( 772円 ) | 6日目 |
605円 ( 666円 ) | 6日目 |
799円 ( 879円 ) | 7日目 |
662円 ( 728円 ) | 6日目 |
811円 ( 892円 ) | 在庫品1日目当日出荷可能 |
667円 ( 734円 ) | 在庫品1日目当日出荷可能 |
1,131円 ( 1,244円 ) | 7日目 |
1,396円 ( 1,536円 ) | 7日目 |
883円 ( 971円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 7日目 |
1,216円 ( 1,338円 ) | 7日目 |
1,029円 ( 1,132円 ) | 8日目 |
872円 ( 959円 ) | 6日目 |
1,291円 ( 1,420円 ) | 7日目 |
1,308円 ( 1,439円 ) | 7日目 |
879円 ( 967円 ) | 8日目 |
940円 ( 1,034円 ) | 6日目 |
1,349円 ( 1,484円 ) | 7日目 |
1,418円 ( 1,560円 ) | 7日目 |
823円 ( 905円 ) | 在庫品1日目当日出荷可能 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
1,145円 ( 1,260円 ) | 7日目 |
1,397円 ( 1,537円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
747円 ( 822円 ) | 在庫品1日目当日出荷可能 |
1,205円 ( 1,326円 ) | 7日目 |
1,231円 ( 1,354円 ) | 7日目 |
詳細情報
基本情報
真空ポンプを長持ちさせる真空用フィルタです。
【特長】
・小型真空用フィルタは、真空システムのハイサイクル化が要求される分野に最適です（小型ユニオン：VFU0&1）。
・塵の量やエレメントの交換時期によって、エレメントサイズ（濾過面積）を2種類から選択可能です（小型ユニオン：VFU1）。
・本体とニップルを一体化。
・「銅系金属不使用」・「低濃度オゾン対策」が必要な分野向けのVFU1,2,3タイプを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
