日本ピスコ

真空滑り止めタイプパッドゴム

カタログ

通常単価(税別): 323円～493円

税込単価: 355円～542円

通常出荷日：在庫品1日目～15日目一部当日出荷可能

プレス部品などの油が付着したワークの搬送に最適な吸着パッド。【特長】・パッドサイズ、パッド材質、ホルダ...

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

通常出荷日：6 日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

油が付着した滑りやすいワークパッド形状の工夫により、搬送時のワーク滑りを防止する

VP 10KNHの固定部詳細図

VP 20、30KNHの固定部詳細図

VP 40、50KNHの固定部詳細図

形式	バット外径 φd	L	リップ内部高 K	固定ネジ M	A	φD1	φD2	W
VP 10KNH	10	8	0.5	M4×0.7	3.5	2	-	-
VP 20KNH	20	10	1.1	M6×1	4.5	3	18	1.6
VP 30KNH	30	12	1.8	M6×1	5.5	3	18	1.6
VP 40KNH	40	16	2.6	M6×1	5.3	3	22	1.6
VP 50KNH	50	17	3.1	M6×1	5.3	3	22	1.6

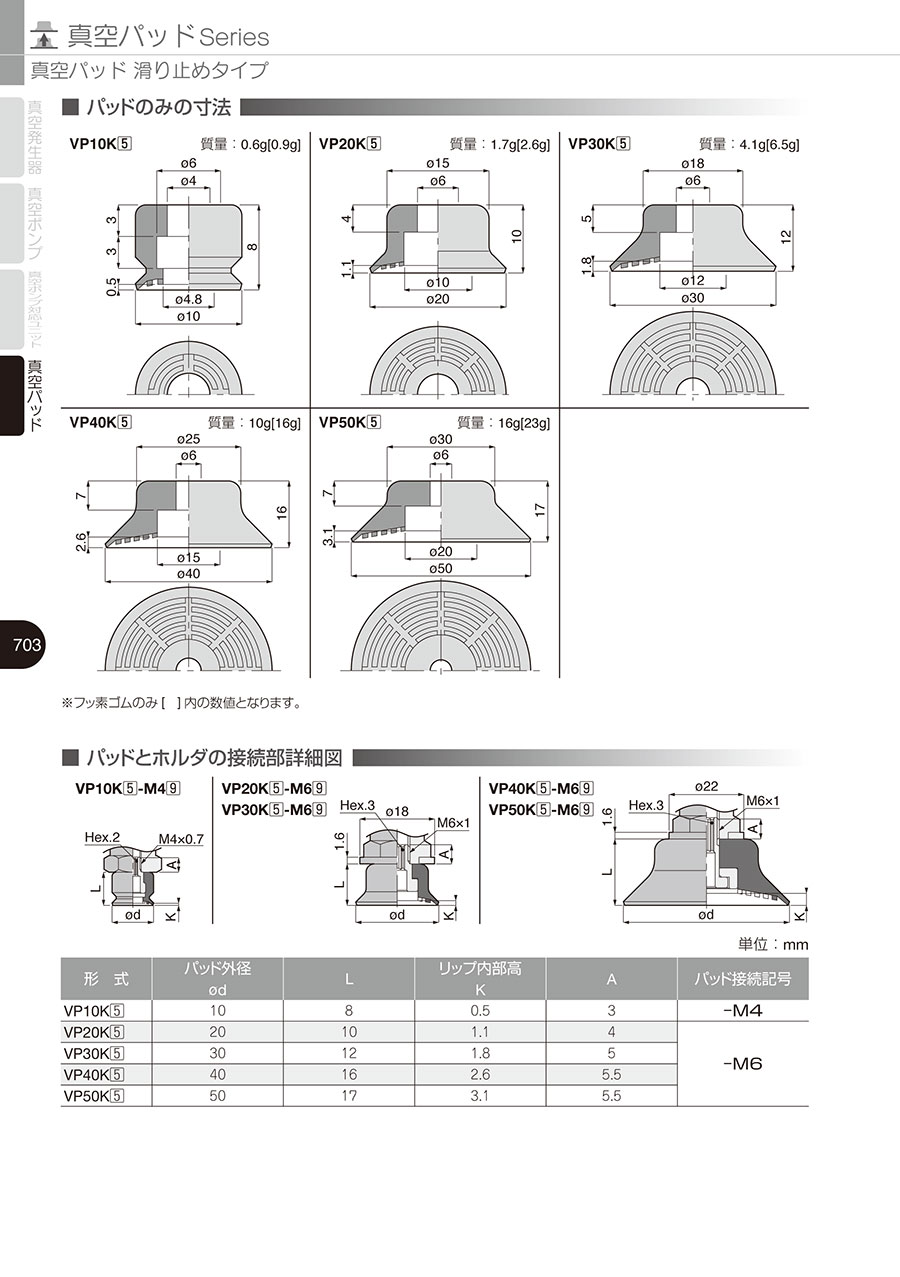

パッドのみの寸法

VP 10KNHの寸法図

VP 20KNHの寸法図

VP 30KNHの寸法図

VP 40KNHの寸法図

VP 50KNHの寸法図

型番リスト

表示件数

型番

外径 d

(φ)

高さ L1

(mm)

最小発注数量

10	8	1個
20	10	1個
30	12	1個
40	16	1個
50	17	1個

通常単価(税別) (税込単価)	通常出荷日

323円 ( 355円 )	在庫品1日目当日出荷可能
328円 ( 361円 )	8日目
374円 ( 411円 )	8日目
361円 ( 397円 )	8日目
493円 ( 542円 )	15日目

詳細情報

基本情報

基本情報

プレス部品などの油が付着したワークの搬送に最適な吸着パッド。
【特長】
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・パッド形状の工夫により、搬送時のワーク滑りを防止します。
・耐油NBRの採用により、油環境下でのパッド耐久性が向上しました。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
真空ソフトタイプパッドゴム
真空パッドソフトタイプのパッドゴムです。成型品の取出しや傷つきやすいワークの搬送に最適です。パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
日本ピスコ
真空パッドスタンダードタイプ小型パッドゴム
真空パッドスタンダードタイプ小型パッドゴムです。半導体製造設備に最適な小型真空パッドです。
日本ピスコ
真空ベローズタイプパッドゴム
真空パッド　ベローズタイプ　パッドゴムです。レトルトパックや食料品などが入った袋の搬送に最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空滑り止めタイプパッドゴムのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q真空パッドの高温での使用温度範囲はどれくらいですか？

真空パッドの材質により異なりますが、ウレタンゴムで60℃、ニトリルゴムで110℃、フッ素ゴムで230℃となります。
但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。

Q真空パッドの吸着痕を抑えたいです。

吸着痕が真空パッドに起因している場合は、真空パッド材料に添加している配合剤のパッド表面へブリード・ブルームしたものがワークに転写している可能性があります。
液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、
加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、
吸着痕防止対策に優れた効果があります。
