真空パッド 吸着痕防止小型タイプ VPMB バーブ継手タイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
VPMB10QK-3Bの仕様・寸法情報
本体種類
パッド+ホルダセット
パット種類
吸着痕防止
取付方法
パッドネジ固定
材質
樹脂
樹脂系材質
[PEEK] PEEK
環境
標準
色
[白] ナチュラル
接続ねじ種類
めねじ
接続ねじ径
M5
外径 d(φ)
10
高さ L1(mm)
5.3
取付金具
固定式
ストローク(mm)
1
全長 B(mm)
33
真空取出方向
横
取付接続ねじ
M5×0.8
真空取出口チューブ外径(φ)
3
落下防止弁
無し
直付フィルタ
無し
金属部材質
標準仕様
首振り角度
16°
-
-
商品情報

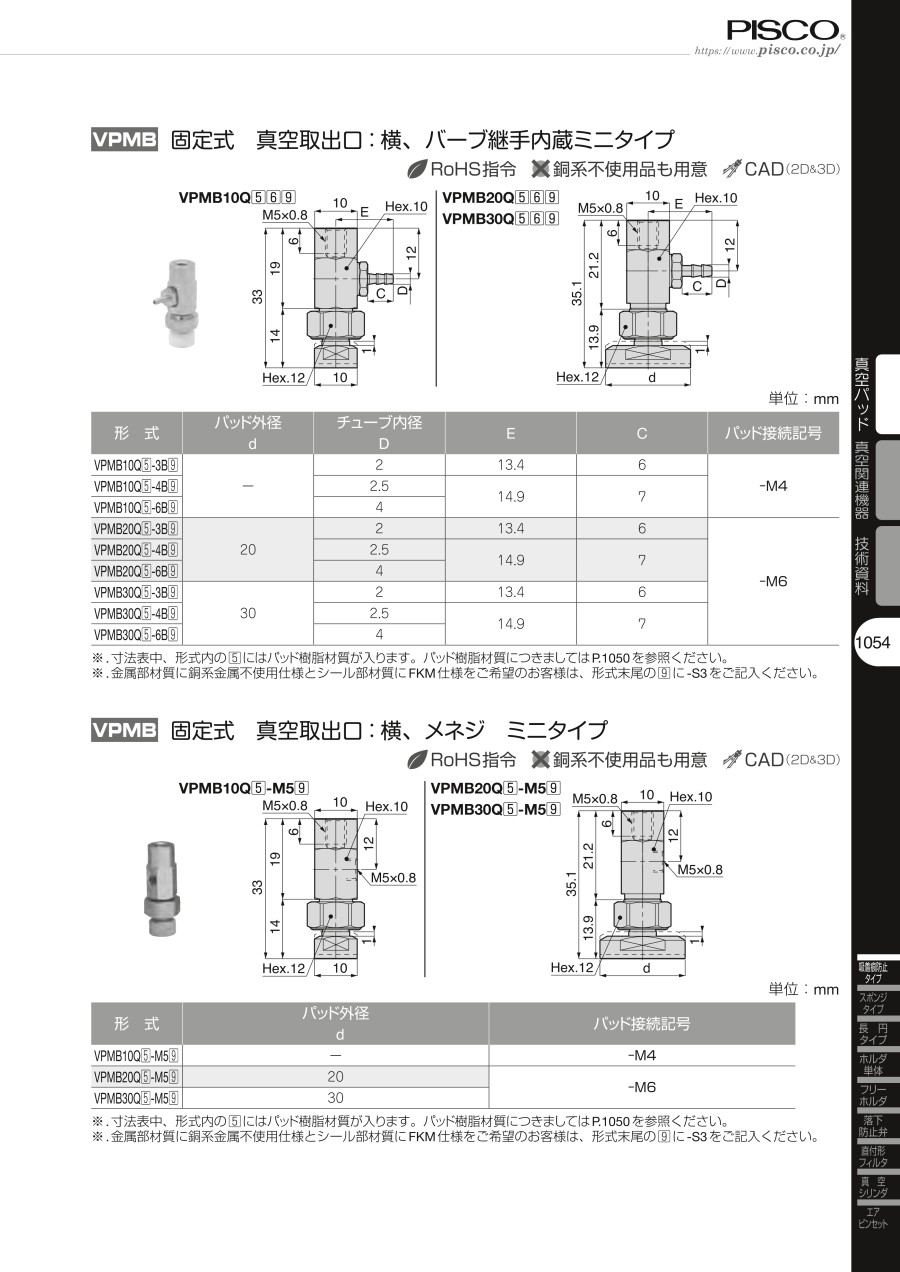

外形図
製品仕様
- 固定式 真空取出口：横、バーブ継手内蔵ミニタイプ
パッド材質・用途
| 記号 | K |
|---|---|
| 樹脂材質 | PEEK |
| 用途 | 半導体 液晶製造装置 |
| 外観色 | ナチュラル |
規格表
| 型番 | パッド外径 φd | チューブ内径 φD | E | C | パッド接続記号 |
|---|---|---|---|---|---|
| VPMB10Q（5）-3B | - | 2 | 13.4 | 6 | -M4 |
※規格表中、型番内の（5）にはパッド樹脂材質が入ります。
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・液晶ガラス、塗装工程、半導体製造設備の搬送に最適です。
・フレキシブルを設けた樹脂材質でワークを吸着。
・そのため、吸着痕がつきにくい。
・真空破壊時のワークの離脱性も向上します。
・樹脂パッドは、スパナと六角レンチを用いて本体を外すことなく簡単に交換できます。
・構造がシンプルな上、小型です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBR を採用いたしました。
