真空パッド ソフトベローズタイプ VPHE ワンタッチ継手タイプ

真空パッド ソフトベローズタイプ VPHE ワンタッチ継手タイプ
通常単価:
748円~
通常出荷日:
6日目~

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、紙などの吸着が可能です。また、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ(A,Bタイプ)のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・パッドホルダ(VPHD,VPHEタイプ)にこの度、真空取出口を両側に設けたタイプを用意しました。
・1つの真空源を元に真空パッドを複数連結して成型品の吸着・搬送に利用する場合に最適です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

(i)ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

PDF

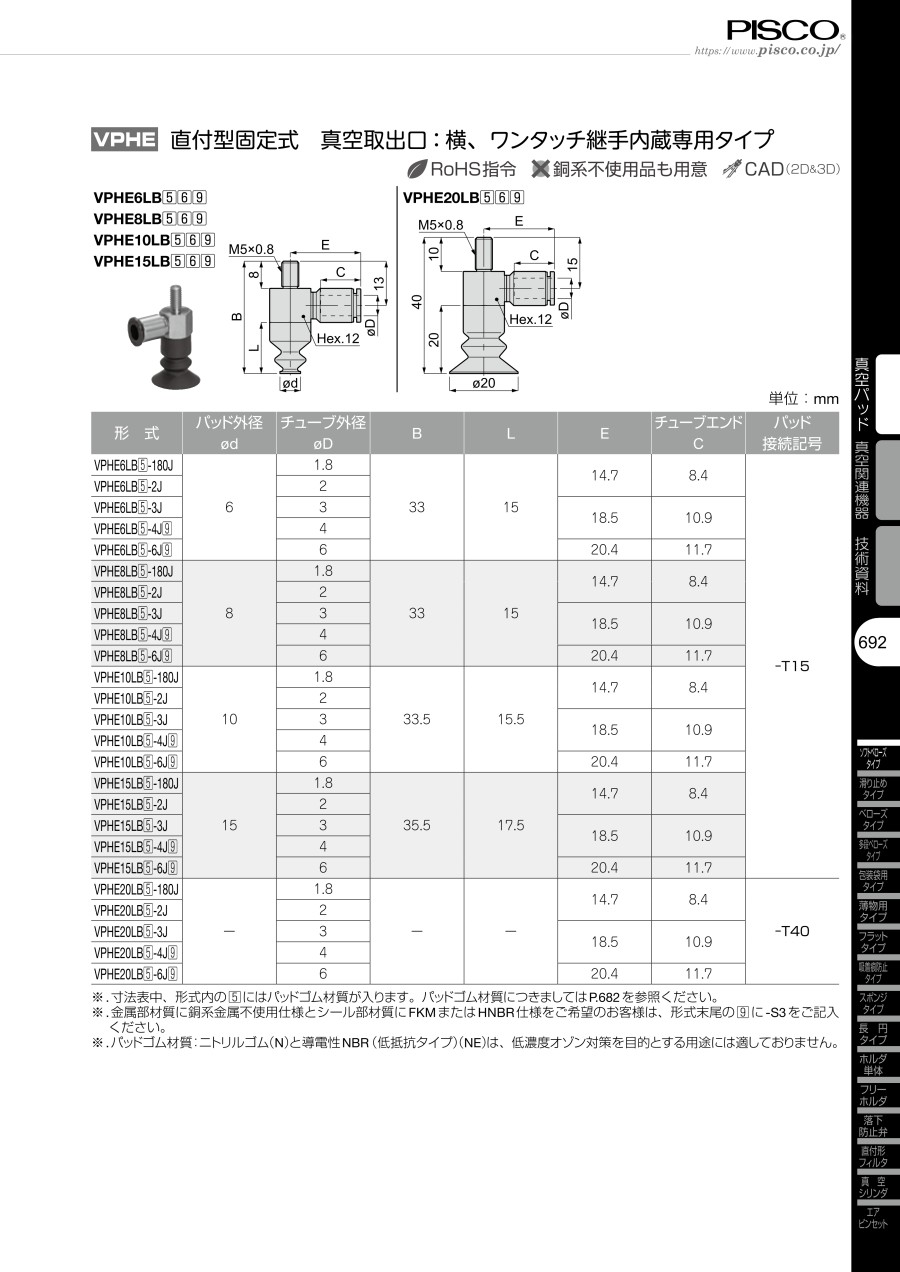

型番
VPHE6LBN-6J
VPHE6LBS-6J
VPHE8LBN-6J
VPHE8LBS-6J
VPHE10LBN-6J
VPHE10LBS-6J
VPHE15LBN-6J
VPHE15LBS-6J
VPHE20LBN-6J
VPHE20LBS-6J
VPHE20LBS-6J-S3
型番通常単価最小発注数量スライド値引通常
出荷日
ゴム系材質 外径 d
(φ)
高さ L1
(mm)
全長 B
(mm)
金属部材質

748円

1個

6日目

[ニトリルゴム] ニトリルゴムブラック61533標準仕様

898円

1個

6日目

[シリコンゴム] シリコーンゴム[白] ホワイト61533標準仕様

748円

1個

6日目

[ニトリルゴム] ニトリルゴムブラック81533標準仕様

898円

1個

6日目

[シリコンゴム] シリコーンゴム[白] ホワイト81533標準仕様

748円

1個

6日目

[ニトリルゴム] ニトリルゴムブラック1015.533.5標準仕様

898円

1個

6日目

[シリコンゴム] シリコーンゴム[白] ホワイト1015.533.5標準仕様

768円

1個

6日目

[ニトリルゴム] ニトリルゴムブラック1517.535.5標準仕様

948円

1個

6日目

[シリコンゴム] シリコーンゴム[白] ホワイト1517.535.5標準仕様

768円

1個

6日目

[ニトリルゴム] ニトリルゴムブラック202040標準仕様

948円

1個

6日目

[シリコンゴム] シリコーンゴム[白] ホワイト202040標準仕様

1,389円

1個

7日目

[シリコンゴム] シリコーンゴム[白] ホワイト202040銅系金属不使用仕様

Loading...

  1. 1

基本情報

パット種類 標準 / ホルダセット パット形状 ソフトベローズ 取付方法 埋込式
材質 ゴム系 環境 標準 取付金具 直付型固定式
真空取出方向 取付接続ねじ M5×0.8 真空取出口チューブ外径(φ) 6
