真空パッド ソフトベローズタイプ VPHE バーブ継手
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

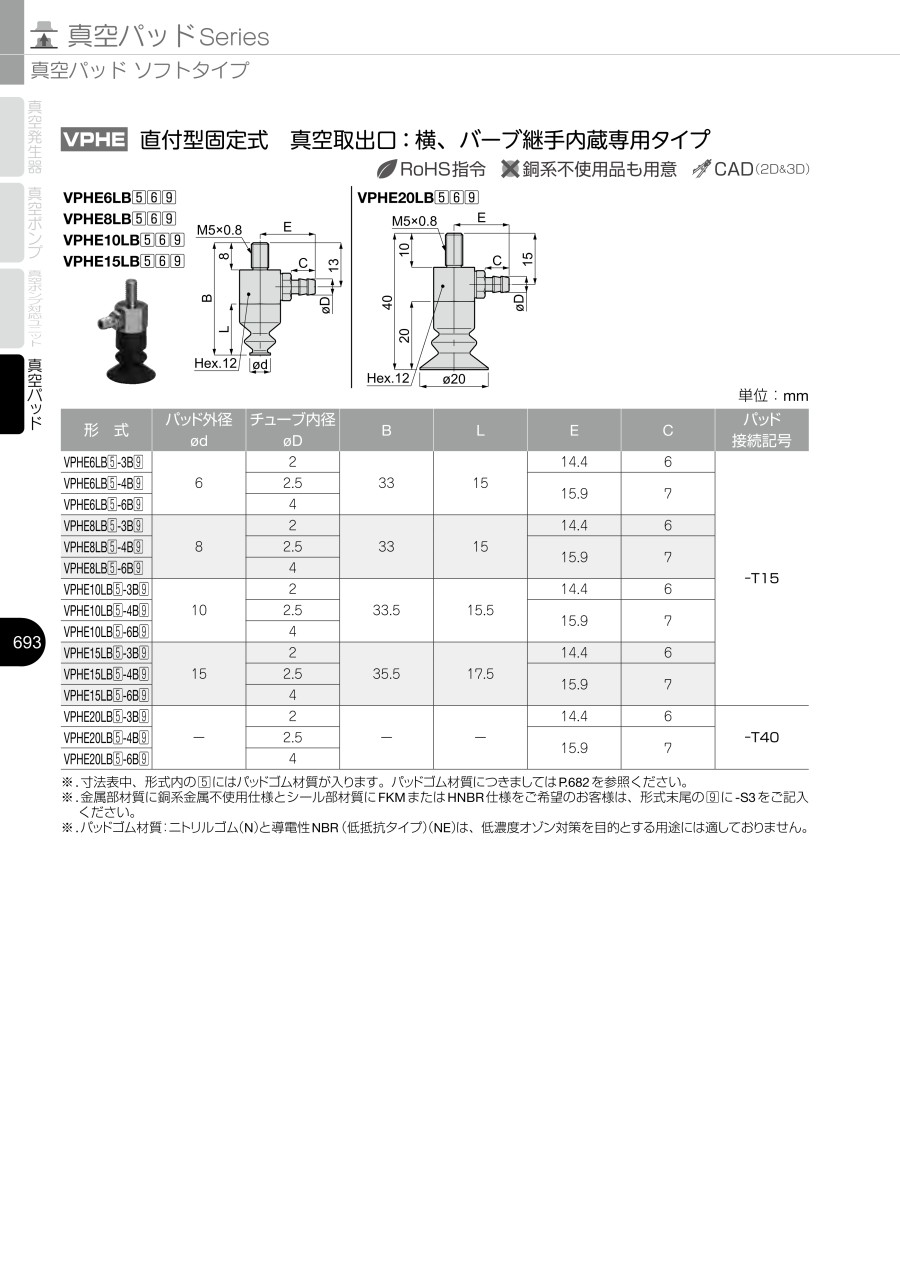

VPHE6LB□-6B／VPHE8LB□-6B／VPHE10LB□-6B／VPHE15LB□-6B
VPHE20LB□-6B
製品仕様
- 直付型固定式
- 真空取出口：横
パッド材質・用途
| 記号 | N | S |
|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 色 | ブラック | ナチュラル |
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | B | L | E | C | パッド接続記号 |
|---|---|---|---|---|---|---|---|
| VPHE6LB□-6B | 6 | 4 | 33 | 15 | 15.9 | 7 | -M4 |
| VPHE8LB□-6B | 8 | ||||||
| VPHE10LB□-6B | 10 | 33.5 | 15.5 | ||||
| VPHE15LB□-6B | 15 | 35.5 | 17.5 | ||||
| VPHE20LB□-6B | - | - | - | -M6 |
※型番内の□にはパッドゴム材質が入ります。パッドゴム材質に付きましては製品仕様を参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
756円 ( 832円 ) | 6日目 |
933円 ( 1,026円 ) | 6日目 |
756円 ( 832円 ) | 6日目 |
944円 ( 1,038円 ) | 6日目 |
756円 ( 832円 ) | 6日目 |
933円 ( 1,026円 ) | 6日目 |
790円 ( 869円 ) | 6日目 |
987円 ( 1,086円 ) | 6日目 |
790円 ( 869円 ) | 6日目 |
987円 ( 1,086円 ) | 6日目 |
詳細情報
基本情報
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、紙などの吸着が可能です。
・また、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・パッドホルダ（VPHD、VPHEタイプ）にこの度、真空取出口を両側に設けたタイプを用意しました。
・1つの真空源を元に真空パッドを複数連結して成型品の吸着・搬送に利用する場合に最適です。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
