メカニカル部品技術窓口
真空パッド ソフトベローズタイプ VPHEW ワンタッチ継手タイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

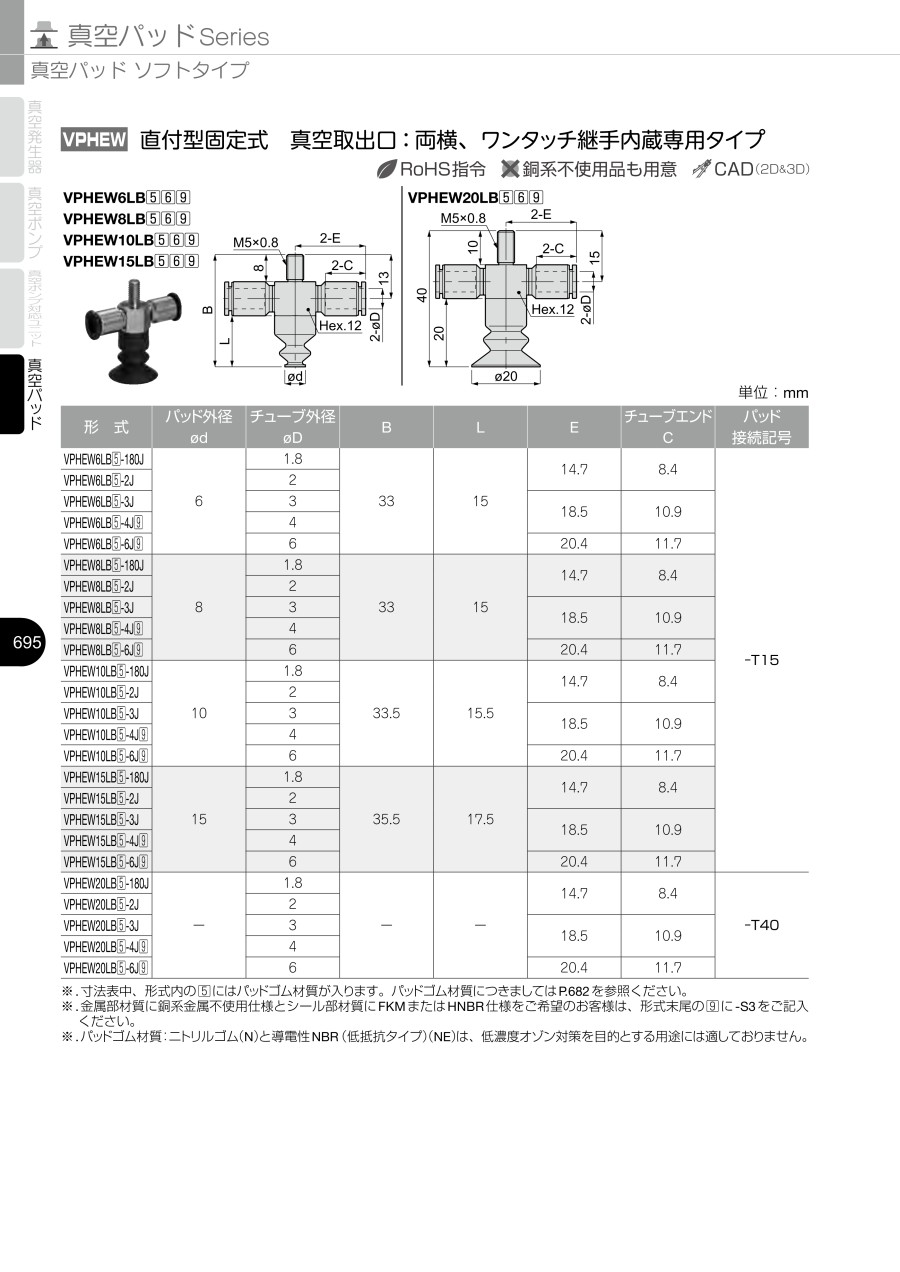

外形図
VPHEW6LB／8LB／10LB／15LB
VPHEW20
製品仕様
ホルダ形状
- 直付型固定式、真空取出口：両横
パッド材質・用途
| 記号 | N | S |
|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 色 | ブラック | ナチュラル |
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | B | L | E | チューブエンド C | パッド接続記号 |
|---|---|---|---|---|---|---|---|
| VPHEW6LB（5）-6J | 6 | 6 | 33 | 15 | 20.4 | 11.7 | -M4 |
| VPHEW8LB（5）-6J | 8 | ||||||
| VPHEW10LB（5）-6J | 10 | 33.5 | 15.5 | ||||
| VPHEW15LB（5）-6J | 15 | 35.5 | 17.5 | ||||
| VPHEW20LB（5）-6J（9） | - | - | - | -M6 |
※表中、型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましては上記を参照ください。
※金属部材質に銅系金属不使用仕様とシール部材質にFKMまたはHNBR仕様をご希望のお客様は、型番末尾の（9）に-S3をご記入ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,043円 ( 1,147円 ) | 6日目 |
1,098円 ( 1,208円 ) | 6日目 |
956円 ( 1,052円 ) | 6日目 |
1,098円 ( 1,208円 ) | 6日目 |
1,043円 ( 1,147円 ) | 6日目 |
1,098円 ( 1,208円 ) | 6日目 |
1,078円 ( 1,186円 ) | 6日目 |
1,309円 ( 1,440円 ) | 6日目 |
1,186円 ( 1,305円 ) | 6日目 |
1,309円 ( 1,440円 ) | 6日目 |
詳細情報
基本情報
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
