真空パッド ソフトベローズタイプ VPHEW バーブ継手
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

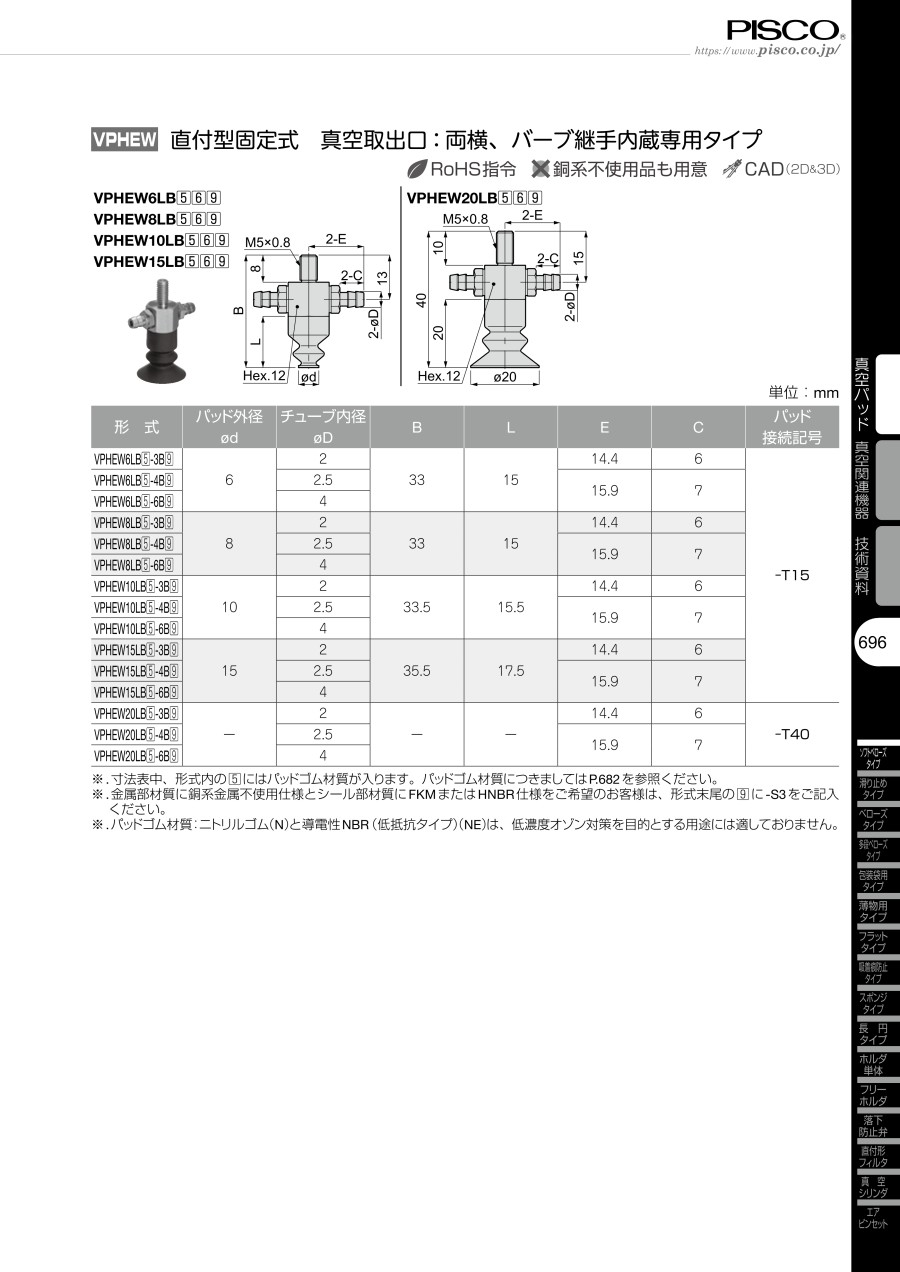

VPHEW6／VPHEW8／VPHEW10／VPHEW15
VPHEW20
製品仕様
ホルダ形状
- 直付型固定式、真空取出口：両横、バーブ継手内蔵専用タイプ
パッド材質・用途
| 記号 | N | S |
|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 色 | ブラック | ナチュラル |
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
単位：mm
| 型番 | パッド外径 φd | チューブ内径 φD | B | L | E | C | パッド接続記号 |
|---|---|---|---|---|---|---|---|
| VPHEW6-6B | 6 | 4 | 33 | 15 | 15.9 | 7 | -M4 |
| VPHEW6-6B | |||||||
| VPHEW8-6B | 8 | ||||||
| VPHEW8-6B | |||||||
| VPHEW10-6B | 10 | 33.5 | 15.5 | ||||
| VPHEW10-6B | |||||||
| VPHEW15-6B | 15 | 35.5 | 17.5 | ||||
| VPHEW15-6B | |||||||
| VPHEW20-6B | - | - | - | -M6 | |||
| VPHEW20-6B |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
823円 ( 905円 ) | 6日目 |
989円 ( 1,088円 ) | 6日目 |
823円 ( 905円 ) | 6日目 |
989円 ( 1,088円 ) | 6日目 |
823円 ( 905円 ) | 6日目 |
989円 ( 1,088円 ) | 6日目 |
846円 ( 931円 ) | 6日目 |
1,043円 ( 1,147円 ) | 6日目 |
846円 ( 931円 ) | 6日目 |
1,043円 ( 1,147円 ) | 6日目 |
詳細情報
基本情報
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、紙などの吸着が可能です。
・また、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
