真空パッド ソフトベローズタイプ VPHDW バーブ継手タイプ
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

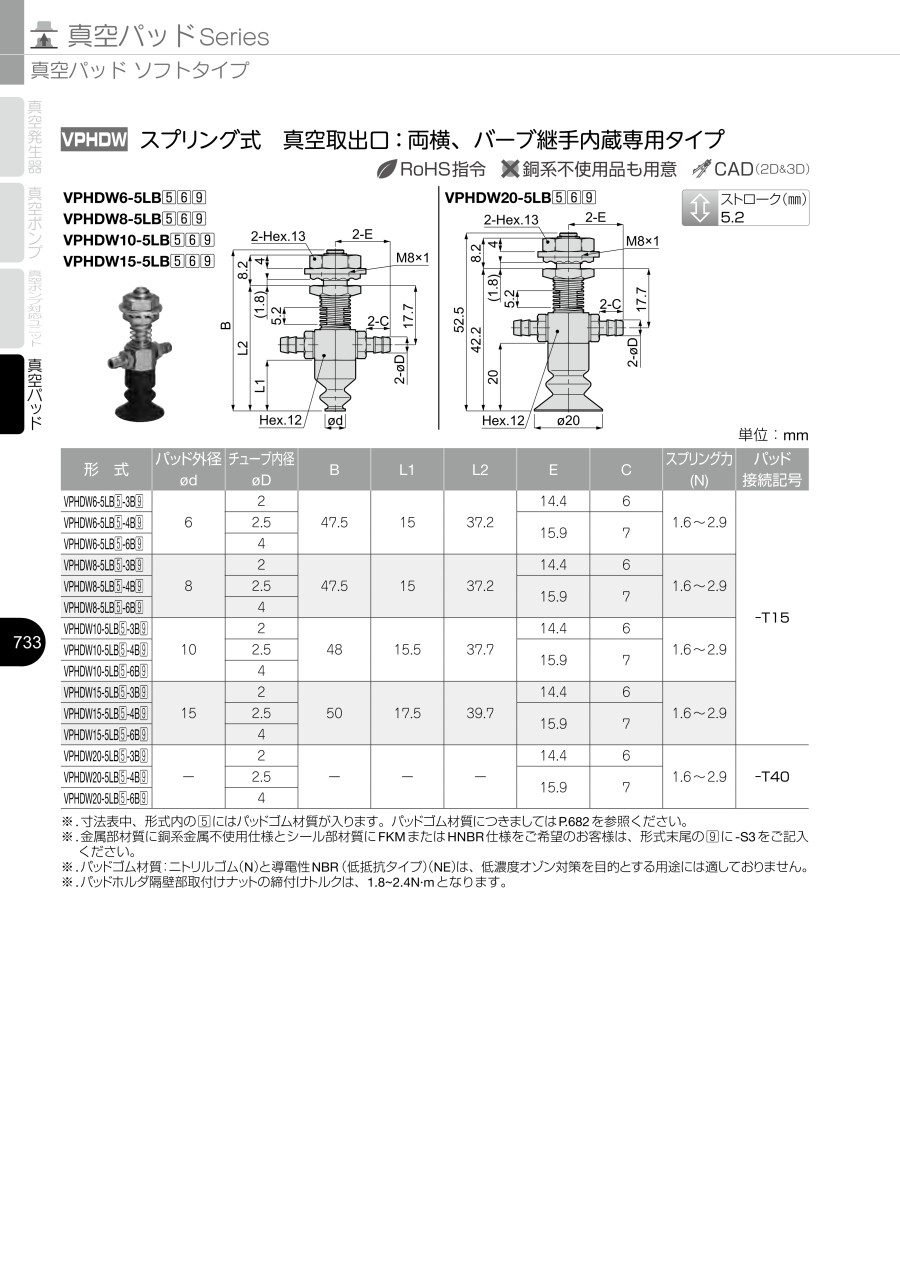

外形図
VPHDW6／VPHDW8／VPHDW10／VPHDW15
VPHDW20
製品仕様
ホルダ形状
- スプリング式、真空取出口：両横、ハーブ継手内蔵専用タイプ
パッド材質・用途
| 記号 | N | S |
|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 色 | ブラック | ナチュラル |
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
単位：mm
| 型番 | パッド外径 φd | チューブ内径 φD | B | L1 | L2 | E | ストローク S | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|
| VPD6W-5LBN-6B | 6 | 4 | 47.5 | 15 | 37.2 | 15.9 | 7 | 1.6～2.9 | -M4 |
| VPD6W-5LBS-6B | |||||||||
| VPD8W-5LBN-6B | 8 | ||||||||
| VPD8W-5LBS-6B | |||||||||
| VPD10W-5LBN-6B | 10 | 48 | 15.5 | 37.7 | |||||
| VPD10W-5LBS-6B | |||||||||
| VPD15W-5LBN-6B | 15 | 50 | 17.5 | 39.7 | |||||
| VPD15W-5LBS-6B | |||||||||
| VPD20W-5LBN-6B | - | - | - | - | -M6 | ||||
| VPD20W-5LBS-6B |
※パッドホルダ隔壁部取付けナットの締付けトルクは、1.8～2.4N・mとなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,739円 ( 1,913円 ) | 6日目 |
2,057円 ( 2,263円 ) | 6日目 |
1,739円 ( 1,913円 ) | 6日目 |
2,155円 ( 2,371円 ) | 6日目 |
1,739円 ( 1,913円 ) | 6日目 |
2,155円 ( 2,371円 ) | 6日目 |
1,912円 ( 2,103円 ) | 6日目 |
1,953円 ( 2,148円 ) | 6日目 |
1,639円 ( 1,803円 ) | 6日目 |
1,858円 ( 2,044円 ) | 6日目 |
詳細情報
基本情報
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
