真空パッド スタンダード小型タイプ VPMB バーブ継手
未確定：候補が161型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

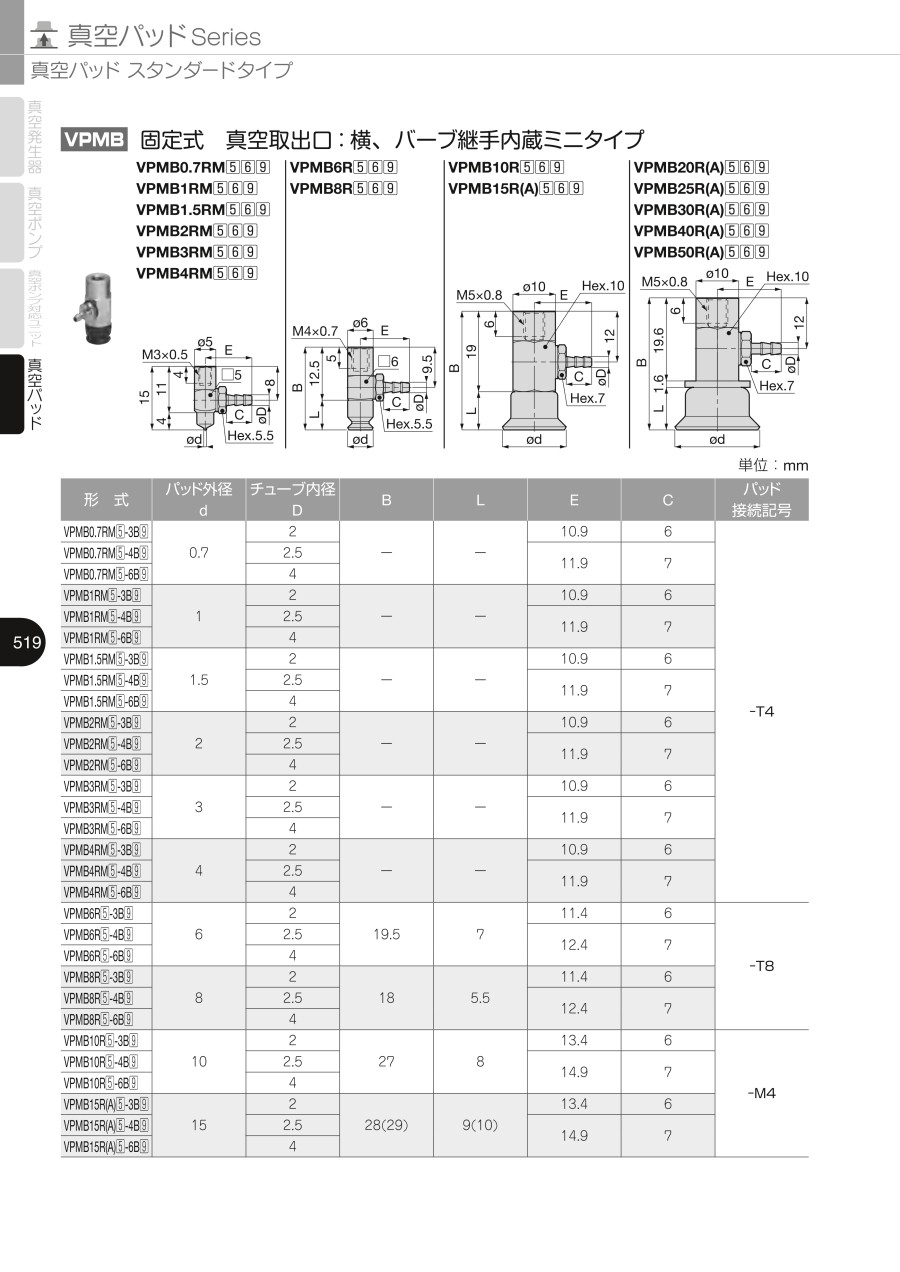

外形図
VPMB0.7RM（5）（6）（9）/VPMB1RM（5）（6）（9）/VPMB1.5RM（5）（6）（9）/
VPMB2RM（5）（6）（9）/VPMB3RM（5）（6）（9）/VPMB4RM（5）（6）（9）
VPMB6R（5）（6）（9）/VPMB8R（5）（6）（9）
VPMB10R（5）（6）（9）/VPMB15R（A）（5）（6）（9）
VPMB20R（A）（5）（6）（9）/VPMB25R（A）（5）（6）（9）/
VPMB30R（A）（5）（6）（9）
規格表
※. （ ）内の寸法は、深形パッドの寸法または質量です。
※. 寸法表中、形式内の5 にはパッドゴム材質が入ります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
936円 ( 1,030円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,753円 ( 1,928円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
936円 ( 1,030円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,500円 ( 1,650円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
936円 ( 1,030円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,046円 ( 1,151円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
詳細情報
基本情報
【特長】
・平らなワーク（硬くてペラペラしない厚さのワーク）に最適な一般形、丸い果物（リンゴなど）や丸いボールに最適な深形、小型ワークや半導体製造設備内に最適な小型を用意しております。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
