真空パッドエアピンセット（バルブ内蔵タイプ）

カタログ

通常単価(税別): 3,178円～3,697円

税込単価: 3,496円～4,067円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

【特長】・VTBは、騒音が少なく使用時のみエアを流すため省エネです。・ペン型の本体に真空パッドと真空発...

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

小型部品の搬送などに最適

エアピンセットの外観

パッドサイズ : φ1 （直径1mm）、 φ2 （直径2mm）、 φ4 （直径4mm）、 φ6 （直径6mm）、 φ8 （直径8mm）
継手材質 : ニトリルゴム、シリコーンゴム、導電性ゴム（低抵抗タイプ）

特性	VTA	VTB
使用流体	空気
使用圧力範囲	0.15～0.7MPa
定格供給圧力	0.5MPa
到達真空度	-85kPa	-80kPa
ノズル径	φ0.5mm	φ0.4mm
吸込流量	2L/min[ANR]
使用温度範囲	0～60℃（凍結なきこと）
体積抵抗率（帯電防止タイプのみ）	導電性ABS：1×10⁴Ω・cm、導電性PA：1×10³Ω・cm、導電性POM：1×10²Ω・cm、導電性PBT：1×10³Ω・cm、帯電防止コイリングチューブ：1.4×10³Ω・cm
エア供給ポート（適用チューブ外径）	φ4mm

体積抵抗率は、材料メーカーの公表する代表値であり、保証値ではない。

特長

ペン型の本体に真空発生器を内蔵、小型部品の組立てなどに最適。

パッドホルダ形状を2タイプ用意。
用途に合わせ、従来のR形状に加えてストレート形状をラインナップに追加。
2タイプから選定可能に。

静電気を嫌う組立工程に最適な帯電防止タイプが登場。

型番リスト

表示件数

型番

取付方法

ゴム系材質

外径 d

(φ)

全長 B

(mm)

パッドホルダ形状

最小発注数量

差込式	[ニトリルゴム] ニトリルゴム	1	171.4	R形状	1個
差込式	[シリコンゴム] シリコーンゴム	1	171.4	ストレート	1個
差込式	[ニトリルゴム] ニトリルゴム	2	170.4	R形状	1個
差込式	[シリコンゴム] シリコーンゴム	2	170.4	ストレート	1個
差込式	[ニトリルゴム] ニトリルゴム	4	170.7	R形状	1個
差込式	[シリコンゴム] シリコーンゴム	4	170.7	ストレート	1個
差込式	[ニトリルゴム] ニトリルゴム	6	177.8	R形状	1個
差込式	[シリコンゴム] シリコーンゴム	6	177.8	ストレート	1個
埋込式	[ニトリルゴム] ニトリルゴム	8	176.3	R形状	1個
埋込式	[シリコンゴム] シリコーンゴム	8	176.3	ストレート	1個

通常単価(税別) (税込単価)	通常出荷日

3,244円 ( 3,568円 )	8日目
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,178円 ( 3,496円 )	8日目
3,697円 ( 4,067円 )	8日目
3,697円 ( 4,067円 )	6日目
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,297円 ( 3,627円 )	6日目
3,589円 ( 3,948円 )	8日目
3,697円 ( 4,067円 )	6日目
3,697円 ( 4,067円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・VTBは、騒音が少なく使用時のみエアを流すため省エネです。
・ペン型の本体に真空パッドと真空発生器を内蔵したエアピンセットです。
【用途】
・小型部品の組立てなどに最適です。

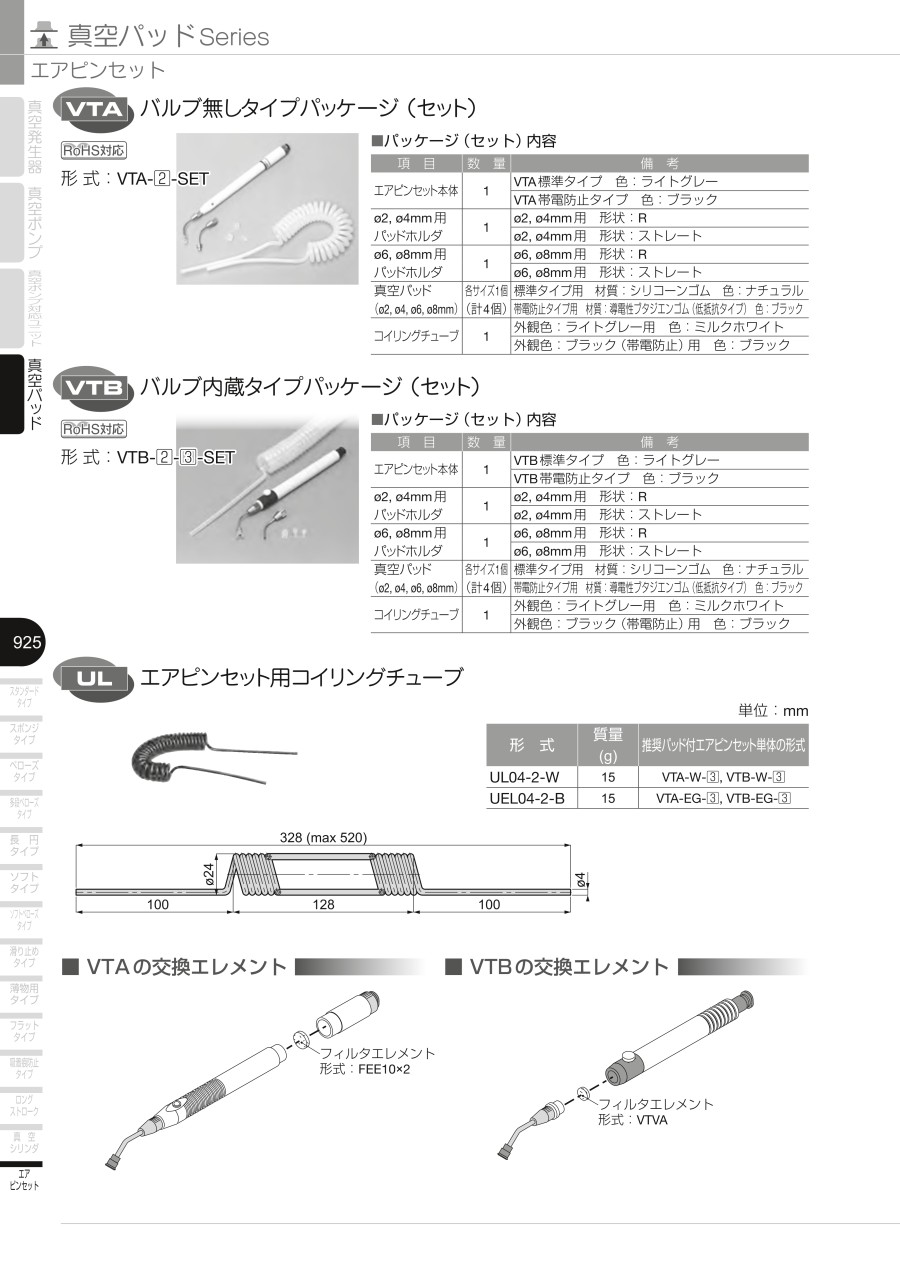

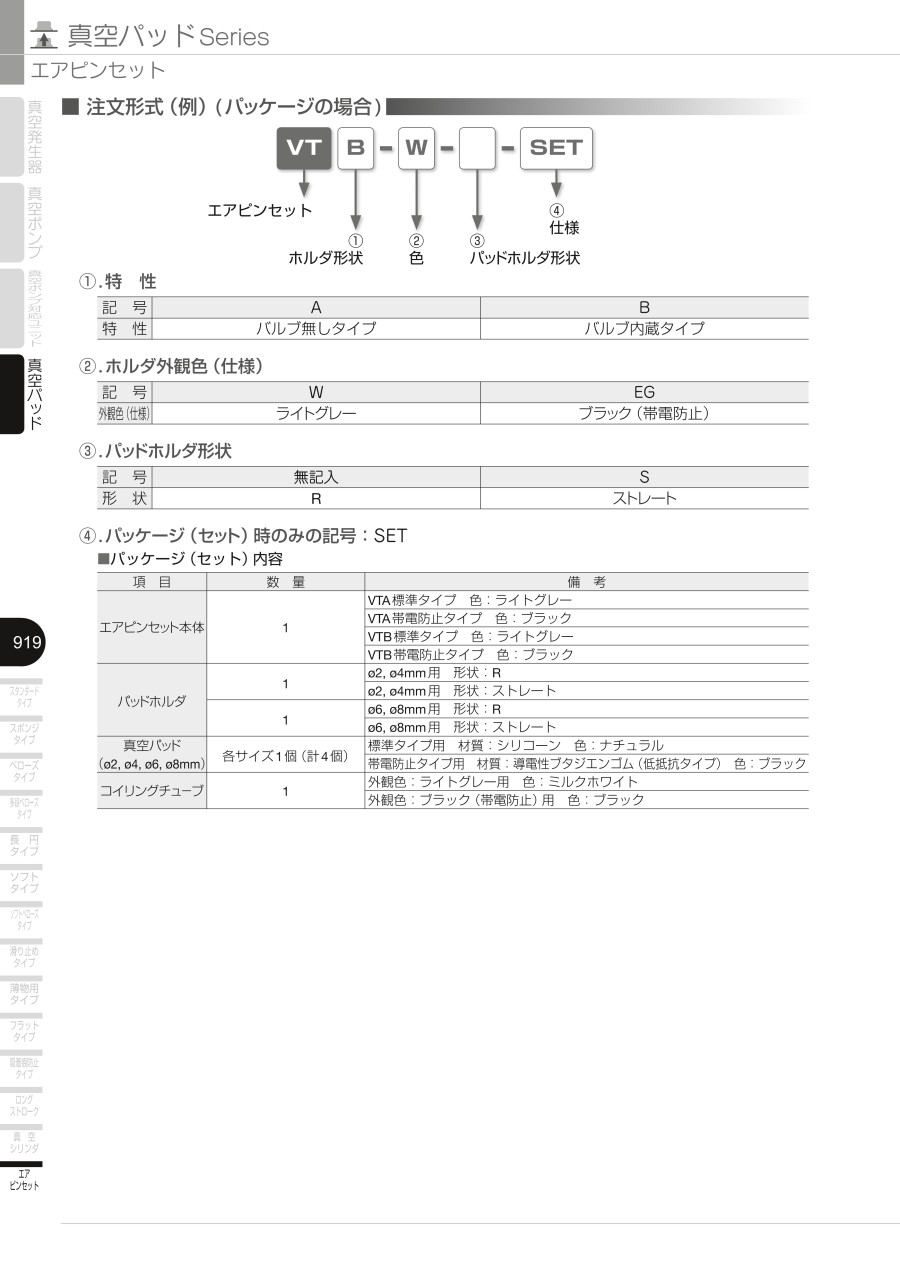

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
真空ソフトタイプパッドゴム
真空パッドソフトタイプのパッドゴムです。成型品の取出しや傷つきやすいワークの搬送に最適です。パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
日本ピスコ
真空パッドスタンダードタイプ小型パッドゴム
真空パッドスタンダードタイプ小型パッドゴムです。半導体製造設備に最適な小型真空パッドです。
日本ピスコ
真空ベローズタイプパッドゴム
真空パッド　ベローズタイプ　パッドゴムです。レトルトパックや食料品などが入った袋の搬送に最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

真空パッドエアピンセット（バルブ内蔵タイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q真空パッドの高温での使用温度範囲はどれくらいですか？

真空パッドの材質により異なりますが、ウレタンゴムで60℃、ニトリルゴムで110℃、フッ素ゴムで230℃となります。
但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。

Q真空パッドの吸着痕を抑えたいです。

吸着痕が真空パッドに起因している場合は、真空パッド材料に添加している配合剤のパッド表面へブリード・ブルームしたものがワークに転写している可能性があります。液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、吸着痕防止対策に優れた効果があります。
