真空パッド スタンダードタイプ VPA ワンタッチ継手タイプ
- 通常単価(税別)
- 1,011円～23,481円
- 税込単価
- 1,112円～25,829円
通常出荷日：6日目～59日目
厚くて平らなワークに最適な一般形パッド。【特長】・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃え...
詳細を確認
未確定：候補が118型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
VPAの構造図（固定式真空取手口 : 上タイプ）
継手（1 : 黄銅、無電解ニッケルメッキ、2 : 特殊ステンレス※3）ガスケット（1 : SUS304+NBR、2 : POM）ナット（1 : 黄銅、無電解ニッケルメッキ、2 : 特殊ステンレス※3）パットホルダ本体（1 : 黄銅、無電解ニッケルメッキ、2 : 特殊ステンレス※3）パットネジ（1 : 黄銅、無電解ニッケルメッキ、2 : 特殊ステンレス※3）平ワッシャー（SPCC、無電解ニッケルメッキ）、パッド
※1、固定式パッドホルダ（VPAタイプ）はオプション（-S3仕様）により、低濃度オゾン対策向けの分野に対応可能。
※2、上記構造図中の1は標準仕様時の材質を2は銅系金属不使用使用時の材質を表している。
※3、耐腐蝕性はSUS303相当となる。
固定式 真空取出口 : 上、真空接続形状 : ワンタッチ継手、または管用テーパメネジタイプ
標準サイズ一覧表
| 形状 | パッド サイズ | 真空接続ボート | |||
|---|---|---|---|---|---|
| 4mm | 6mm | Rc1/8 | Rc1/4 | ||
| VPA | 2mm | ● | |||
| 3mm | ● | ||||
| 4mm | ● | ||||
| 6mm | ● | ||||
| 8mm | ● | ||||
| 10mm | ● | ||||
| 15mm | ● | ||||
| 20mm | ● | ||||
| 25mm | ● | ||||
| 30mm | ● | ||||
| 40mm | ● | ||||
| 50mm | ● | ||||
| 60mm | ● | ||||
| 80mm | ● | ||||
| 100mm | ● | ||||
| 150mm | ● | ||||
| 200mm | ● | ||||

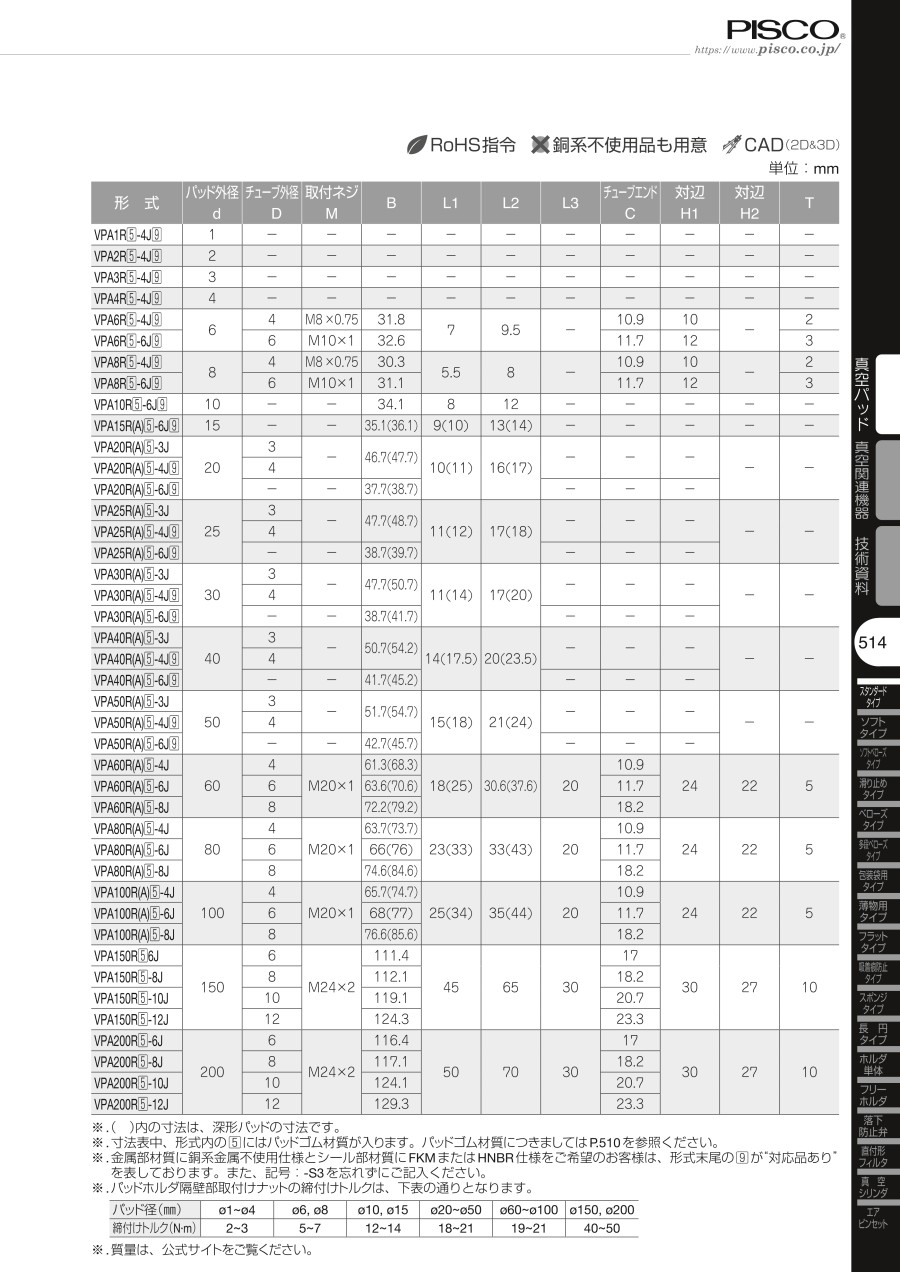

規格表
| 形式 | パッド 外径 φd | チューブ 外径 φD | 取付ネジ M | B | L1 | L2 | L3 | チューブ エンド C | 対辺 H1 | 対辺 H2 | T |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VPA1R［5］-4J［9］ | 1 | - | - | - | - | - | - | - | - | - | - |
| VPA2R［5］-4J［9］ | 2 | - | - | - | - | - | - | - | - | - | - |
| VPA3R［5］-4J［9］ | 3 | - | - | - | - | - | - | - | - | - | - |
| VPA4R［5］-4J［9］ | 4 | - | - | - | - | - | - | - | - | - | - |
| VPA6R［5］-4J［9］ | 6 | 4 | M8×0.75 | 31.8 | 7 | 9.5 | - | 10.9 | 10 | - | 2 |
| VPA6R［5］-6J［9］ | 6 | M10×1 | 32.6 | 11.7 | 12 | 3 | |||||
| VPA8R［5］-4J［9］ | 8 | 4 | M8×0.75 | 30.3 | 5.5 | 8 | - | 10.9 | 10 | - | 2 |
| VPA8R［5］-6J［9］ | 6 | M10×1 | 31.1 | 11.7 | 12 | 3 | |||||
| VPA10R［5］-6J［9］ | 10 | - | - | 34.1 | 8 | 12 | - | - | - | - | - |
| VPA15R（A）［5］-6J［9］ | 15 | - | - | 35.1（36.1） | 9（10） | 13（14） | - | - | - | - | - |
| VPA20R（A）［5］-3J | 20 | 3 | - | 46.7（47.7） | 10（11） | 16（17） | - | - | - | - | - |
| VPA20R（A）［5］-4J［9］ | 4 | - | |||||||||
| VPA20R（A）［5］-6J［9］ | - | - | 37.7（38.7） | - | - | - | |||||
| VPA25R（A）［5］-3J | 25 | 3 | - | 47.7（48.7） | 11（12） | 17（18） | - | - | - | - | - |
| VPA25R（A）［5］-4J［9］ | 4 | - | |||||||||
| VPA25R（A）［5］-6J［9］ | - | - | 38.7（39.7） | - | - | - | |||||
| VPA30R（A）［5］-3J | 30 | 3 | - | 47.7（50.7） | 11（14） | 17（20） | - | - | - | - | - |
| VPA30R（A）［5］-4J［9］ | 4 | - | |||||||||
| VPA30R（A）［5］-6J［9］ | - | - | 38.7（41.7） | - | - | - | |||||
| VPA40R（A）［5］-3J | 40 | 3 | - | 50.7（54.2） | 14（17.5） | 20（23.5） | - | - | - | - | - |
| VPA40R（A）［5］-4J［9］ | 4 | - | |||||||||
| VPA40R（A）［5］-6J［9］ | - | - | 41.7（45.2） | - | - | - | |||||
| VPA50R（A）［5］-3J | 50 | 3 | - | 51.7（54.7） | 15（18） | 21（24） | - | - | - | - | - |
| VPA50R（A）［5］-4J［9］ | 4 | - | |||||||||
| VPA50R（A）［5］-6J［9］ | - | - | 42.7（45.7） | - | - | - | |||||
| VPA60R（A）［5］-4J | 60 | 4 | M20×1 | 61.3（68.3） | 18（25） | 30.6（37.6） | 20 | 10.9 | 24 | 22 | 5 |
| VPA60R（A）［5］-6J | 6 | 63.6（70.6） | 11.7 | ||||||||
| VPA60R（A）［5］-8J | 8 | 72.2（79.2） | 18.2 | ||||||||
| VPA80R（A）［5］-4J | 80 | 4 | M20×1 | 63.7（73.7） | 23（33） | 33（43） | 20 | 10.9 | 24 | 22 | 5 |
| VPA80R（A）［5］-6J | 6 | 66（76） | 11.7 | ||||||||
| VPA80R（A）［5］-8J | 8 | 74.6（84.6） | 18.2 | ||||||||
| VPA100R（A）［5］-4J | 100 | 4 | M20×1 | 65.7（74.7） | 25（34） | 35（44） | 20 | 10.9 | 24 | 22 | 5 |
| VPA100R（A）［5］-6J | 6 | 68（77） | 11.7 | ||||||||
| VPA100R（A）［5］-8J | 8 | 76.6（85.6） | 18.2 | ||||||||
| VPA150R［5］6J | 150 | 6 | M24×2 | 111.4 | 45 | 65 | 30 | 17 | 30 | 27 | 10 |
| VPA150R［5］-8J | 8 | 112.1 | 18.2 | ||||||||
| VPA150R［5］-10J | 10 | 119.1 | 20.7 | ||||||||
| VPA150R［5］-12J | 12 | 124.3 | 23.3 | ||||||||
| VPA200R［5］-6J | 200 | 6 | M24×2 | 116.4 | 50 | 70 | 30 | 17 | 30 | 27 | 10 |
| VPA200R［5］-8J | 8 | 117.1 | 18.2 | ||||||||
| VPA200R［5］-10J | 10 | 124.1 | 20.7 | ||||||||
| VPA200R［5］-12J | 12 | 129.3 | 23.3 |
- ※（ ）内の寸法は、深形パッドの寸法です。
- ※上記表中、形式内の［5］にはパッドゴム材質が入ります。
- ※金属部材質に銅系金属不使用仕様とシール部材質にFKMまたはHNBR仕様をご希望のお客様は、形式末尾の［9］が“対応品あり”を表しております。また、記号：-S3を忘れずにご記入ください。
- ※パッドホルダ隔壁部取付けナットの締付けトルクは、下表の通りとなります。
| パッド径（mm） | φ1～4 | φ6、φ8 | φ10、φ15 | φ20～50 | φ60～100 | φ150、φ200 |
|---|---|---|---|---|---|---|
| 締付けトルク（N・m） | 2～3 | 5～7 | 12～14 | 18～21 | 19～21 | 40～50 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,132円 ( 1,245円 ) | 6日目 |
1,770円 ( 1,947円 ) | 6日目 |
1,011円 ( 1,112円 ) | 6日目 |
1,199円 ( 1,319円 ) | 6日目 |
1,157円 ( 1,273円 ) | 6日目 |
1,428円 ( 1,571円 ) | 6日目 |
1,770円 ( 1,947円 ) | 6日目 |
1,011円 ( 1,112円 ) | 6日目 |
1,283円 ( 1,411円 ) | 6日目 |
1,400円 ( 1,540円 ) | 6日目 |
1,428円 ( 1,571円 ) | 6日目 |
1,770円 ( 1,947円 ) | 6日目 |
1,075円 ( 1,183円 ) | 6日目 |
1,343円 ( 1,477円 ) | 6日目 |
1,157円 ( 1,273円 ) | 6日目 |
1,428円 ( 1,571円 ) | 6日目 |
1,906円 ( 2,097円 ) | 6日目 |
1,588円 ( 1,747円 ) | 6日目 |
1,401円 ( 1,541円 ) | 6日目 |
1,225円 ( 1,348円 ) | 6日目 |
1,565円 ( 1,722円 ) | 6日目 |
1,906円 ( 2,097円 ) | 6日目 |
1,588円 ( 1,747円 ) | 6日目 |
1,466円 ( 1,613円 ) | 6日目 |
1,225円 ( 1,348円 ) | 6日目 |
1,565円 ( 1,722円 ) | 6日目 |
2,283円 ( 2,511円 ) | 6日目 |
1,754円 ( 1,929円 ) | 8日目 |
1,712円 ( 1,883円 ) | 8日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,734円 ( 1,907円 ) | 6日目 |
2,076円 ( 2,284円 ) | 6日目 |
1,500円 ( 1,650円 ) | 8日目 |
1,428円 ( 1,571円 ) | 8日目 |
1,735円 ( 1,909円 ) | 6日目 |
2,284円 ( 2,512円 ) | 6日目 |
1,753円 ( 1,928円 ) | 8日目 |
1,528円 ( 1,681円 ) | 8日目 |
1,428円 ( 1,571円 ) | 6日目 |
1,891円 ( 2,080円 ) | 6日目 |
2,612円 ( 2,873円 ) | 6日目 |
1,593円 ( 1,752円 ) | 8日目 |
1,496円 ( 1,646円 ) | 8日目 |
1,837円 ( 2,021円 ) | 6日目 |
2,176円 ( 2,394円 ) | 6日目 |
1,835円 ( 2,019円 ) | 8日目 |
1,638円 ( 1,802円 ) | 8日目 |
1,463円 ( 1,609円 ) | 6日目 |
1,837円 ( 2,021円 ) | 6日目 |
2,176円 ( 2,394円 ) | 6日目 |
1,592円 ( 1,751円 ) | 8日目 |
1,924円 ( 2,116円 ) | 8日目 |
1,837円 ( 2,021円 ) | 6日目 |
2,176円 ( 2,394円 ) | 6日目 |
1,753円 ( 1,928円 ) | 8日目 |
1,638円 ( 1,802円 ) | 8日目 |
1,496円 ( 1,646円 ) | 6日目 |
1,837円 ( 2,021円 ) | 6日目 |
2,245円 ( 2,470円 ) | 6日目 |
1,361円 ( 1,497円 ) | 8日目 |
詳細情報
基本情報
厚くて平らなワークに最適な一般形パッド。
【特長】
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えている。
・銅系金属不使用・低濃度オゾン対策を必要とする分野向けのパッドホルダを追加。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用。
・小型パッドは、半導体部品への対応が可能。
・小型タイプホルダは、既存の真空パッド用ホルダのダウンサイジングを行い、省スペース化が可能。
【用途】
・平らなワークに最適な一般形、丸い果物や丸いボールに最適な深形、小型ワークや半導体製造設備内に最適な小型を用意。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
商品担当おすすめ
真空パッド スタンダードタイプ VPA ワンタッチ継手タイプのレビュー
ロボットによる部品のピッキング
4
4.02017/10/04
本体が小さいため省スペースで部品のピッキングができます。
エジェクターをつければ、真空圧も-80以上はありますので吸着力...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q真空パッドの高温での使用温度範囲はどれくらいですか？
A
真空パッドの材質により異なりますが、ウレタンゴムで60℃、ニトリルゴムで110℃、フッ素ゴムで230℃となります。
但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。
但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。
Q真空パッドの吸着痕を抑えたいです。
A
吸着痕が真空パッドに起因している場合は、真空パッド材料に添加している配合剤のパッド表面へブリード・ブルームしたものがワークに転写している可能性があります。
液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、
加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、
吸着痕防止対策に優れた効果があります。
液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、
加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、
吸着痕防止対策に優れた効果があります。
