真空パッド 長円タイプ VPC ワンタッチ継手タイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- スプリング式
- 真空取出口：上
パッド材質・用途
| 記号 | N | S | E |
|---|---|---|---|
| ゴム材質 | ニトリル | シリコーン | 導電性ブタジエン（低抵抗タイプ） |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 半導体の一般ワーク |
| 外観色 | ブラック | ナチュラル | ブラック |
※1. 導電性ブタジエンゴム（低抵抗タイプ）の材質は、ブタジエンゴムです。（体積抵抗率：200Ω・cm以下）
※2. ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

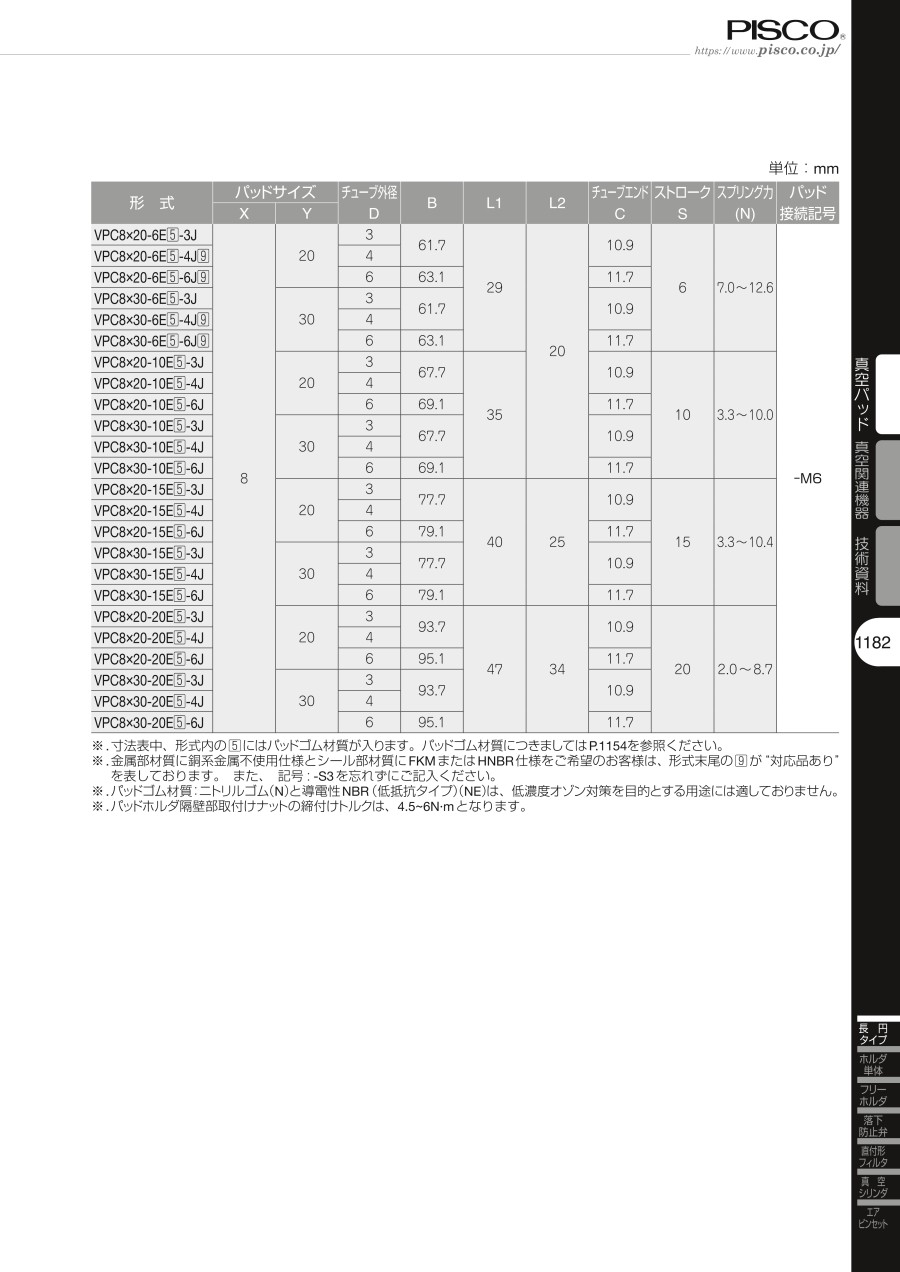

規格表
| 型番 | パッドサイズ | チューブ外径 φD | B | L1 | L2 | チューブエンド C | ストローク S | スプリング力 （N） | パッド接続記号 | |
|---|---|---|---|---|---|---|---|---|---|---|
| X | Y | |||||||||
| VPC4×10-6E□-6J | 4 | 10 | 6 | 63.1 | 29 | 20 | 11.7 | 6 | 7.0～12.6 | -M6 |
| VPC4×20-6E□-6J | 20 | |||||||||
| VPC4×30-6E□-6J | 30 | |||||||||
| VPC5×10-6E□-6J | 5 | 10 | ||||||||
| VPC5×20-6E□-6J | 20 | |||||||||
| VPC5×30-6E□-6J | 30 | |||||||||
| VPC6×10-6E□-6J | 6 | 10 | ||||||||
| VPC6×20-6E□-6J | 20 | |||||||||
| VPC6×30-6E□-6J | 30 | |||||||||
| VPC8×20-6E□-6J | 8 | 20 | ||||||||
| VPC8×30-6E□-6J | 30 | |||||||||
※ 型番内の□にはパッドゴム材質が入ります。パッドゴム材質に付きましては製品仕様をご参照ください。
※ パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,600円 ( 2,860円 ) | 6日目 |
2,740円 ( 3,014円 ) | 6日目 |
2,415円 ( 2,657円 ) | 6日目 |
2,593円 ( 2,852円 ) | 6日目 |
2,451円 ( 2,696円 ) | 6日目 |
2,629円 ( 2,892円 ) | 6日目 |
2,380円 ( 2,618円 ) | 6日目 |
2,558円 ( 2,814円 ) | 6日目 |
2,415円 ( 2,657円 ) | 6日目 |
2,593円 ( 2,852円 ) | 6日目 |
2,451円 ( 2,696円 ) | 6日目 |
2,897円 ( 3,187円 ) | 6日目 |
2,380円 ( 2,618円 ) | 6日目 |
2,812円 ( 3,093円 ) | 6日目 |
2,518円 ( 2,770円 ) | 6日目 |
2,593円 ( 2,852円 ) | 6日目 |
2,678円 ( 2,946円 ) | 6日目 |
2,629円 ( 2,892円 ) | 6日目 |
2,490円 ( 2,739円 ) | 6日目 |
2,593円 ( 2,852円 ) | 6日目 |
2,840円 ( 3,124円 ) | 9日目 |
2,892円 ( 3,181円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・基板や半導体のような長いワークの搬送に最適です。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
