メカニカル部品技術窓口
真空パッド 多段ベローズ小型タイプ VPMB ワンタッチ継手タイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

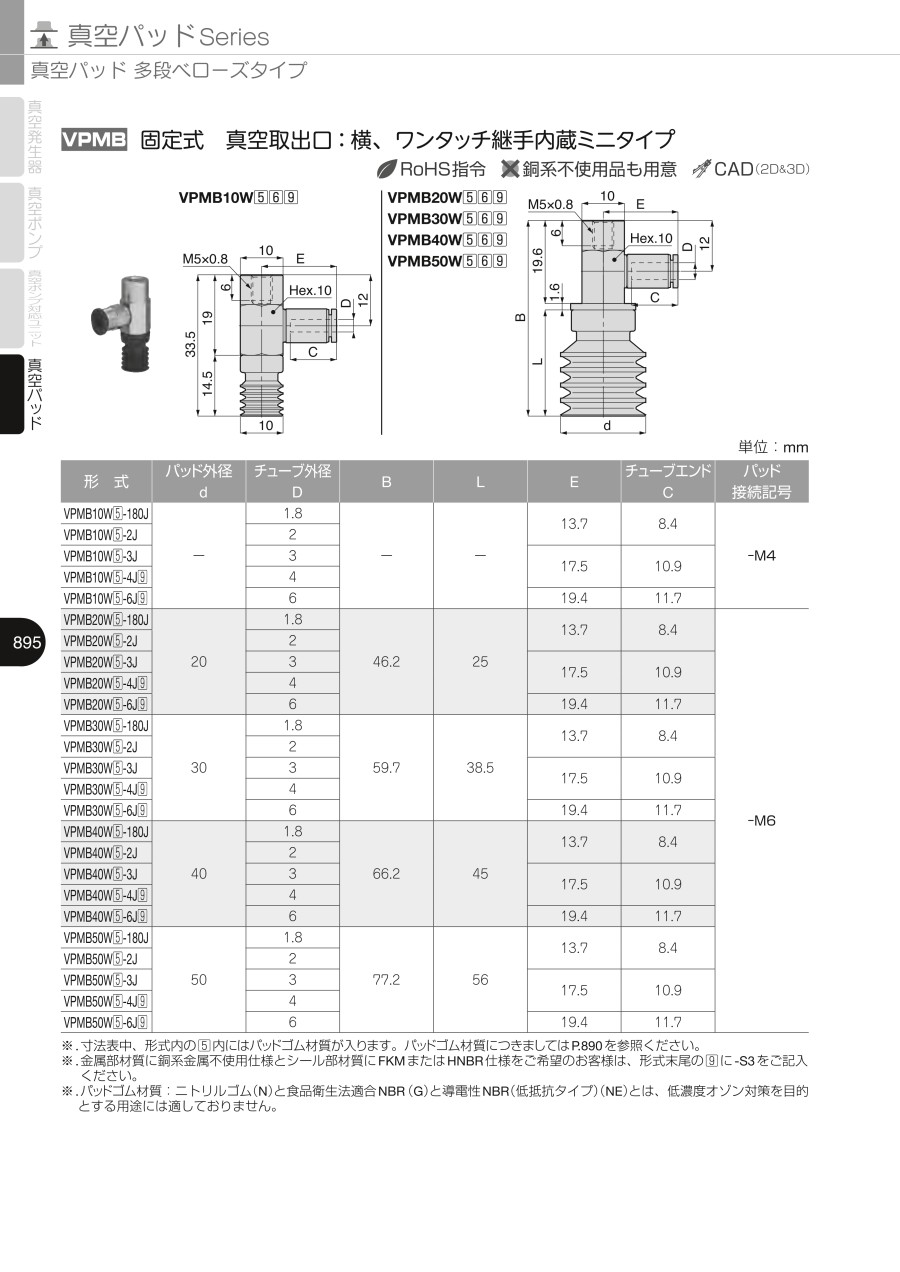

外形図
VPMB10W
VPMB20W／VPMB30W
製品仕様
- 固定式 真空取出口：横、ワンタッチ継手内蔵ミニタイプ
パッド材質・用途
| 記号 | N | S | G |
|---|---|---|---|
| ゴム材質 | ニトリル | シリコーン | 食品衛生法適合 NBR |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク |
| 外観色 | ブラック | ナチュラル | グレー |
※1. パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | B | L | E | チューブエンド C | パッド 接続記号 |
|---|---|---|---|---|---|---|---|
| VPMB10W（5）-3J | - | 3 | - | - | 17.5 | 10.9 | -M4 |
| VPMB10W（5）-4J（9） | 4 | ||||||
| VPMB20W（5）-4J | 20 | 4 | 46.2 | 25 | -M6 | ||
| VPMB30W（5）-4J | 30 | 4 | 59.7 | 38.5 |
※規格表内の（5）にはパッドゴム材質が入ります。
※金属部材質に銅系金属不使用仕様とシール部材質にFKMまたはHNBR仕様をご希望のお客様は、型番末尾の（9）に-S3をご記入ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,764円 ( 1,940円 ) | 6日目 |
1,762円 ( 1,938円 ) | 6日目 |
1,706円 ( 1,877円 ) | 6日目 |
1,705円 ( 1,876円 ) | 6日目 |
1,848円 ( 2,033円 ) | 6日目 |
1,903円 ( 2,093円 ) | 6日目 |
2,642円 ( 2,906円 ) | 7日目 |
1,834円 ( 2,017円 ) | 6日目 |
1,775円 ( 1,953円 ) | 6日目 |
2,188円 ( 2,407円 ) | 6日目 |
1,904円 ( 2,094円 ) | 6日目 |
1,847円 ( 2,032円 ) | 6日目 |
2,207円 ( 2,428円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・傾きのあるワークやビニール袋包装品の搬送に対応いたします。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBR を採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
