真空パッド 多段ベローズ小型タイプ VPMA バーブ継手タイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

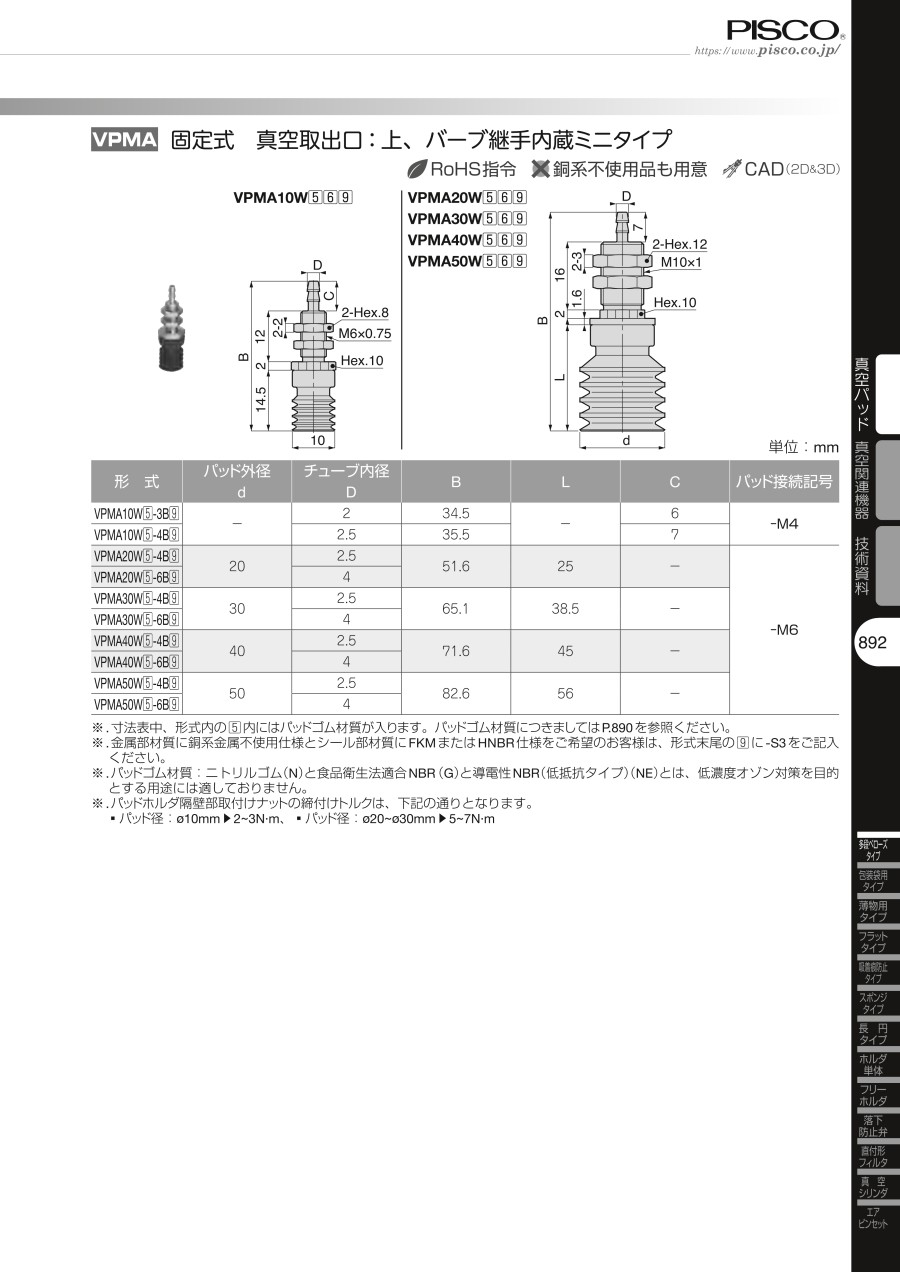

外形図
VPMA10W
VPMA20W／VPMA30W
製品仕様
- 固定式 真空取出口：上、バーブ継手内蔵ミニタイプ
パッド材質・用途
| 記号 | N | S | G |
|---|---|---|---|
| ゴム材質 | ニトリル | シリコーン | 食品衛生法適合NBR |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク |
| 外観色 | ブラック | ナチュラル | グレー |
※ パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | チューブ内径 φD | パッド外径 φd | B | L | C | パッド接続記号 |
|---|---|---|---|---|---|---|
| VPMA10W（5）-3B | 2 | - | 34.5 | - | 6 | -M4 |
| VPMA10W（5）-4B | 2.5 | 35.5 | 7 | |||
| VPMA20W（5）-4B | 2.5 | 20 | 51.6 | 25 | - | -M6 |
| VPMA20W（5）-6B | 4 | |||||
| VPMA30W（5）-4B | 2.5 | 30 | 65.1 | 38.5 | - | |
| VPMA30W（5）-6B | 4 |
※ 規格表中、型番内の（5）にはパッドゴム材質が入ります。
※ パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。
- パッド径：φ10mm 2～3N・m
- パッド径：φ20～φ30mm 5～7N・m
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,691円 ( 1,860円 ) | 6日目 |
1,691円 ( 1,860円 ) | 6日目 |
1,634円 ( 1,797円 ) | 6日目 |
1,634円 ( 1,797円 ) | 6日目 |
1,775円 ( 1,953円 ) | 6日目 |
2,006円 ( 2,207円 ) | 6日目 |
1,762円 ( 1,938円 ) | 6日目 |
1,762円 ( 1,938円 ) | 6日目 |
1,706円 ( 1,877円 ) | 6日目 |
1,996円 ( 2,196円 ) | 6日目 |
1,883円 ( 2,071円 ) | 6日目 |
1,883円 ( 2,071円 ) | 6日目 |
1,834円 ( 2,017円 ) | 6日目 |
1,834円 ( 2,017円 ) | 6日目 |
1,775円 ( 1,953円 ) | 6日目 |
1,775円 ( 1,953円 ) | 6日目 |
1,954円 ( 2,149円 ) | 6日目 |
1,954円 ( 2,149円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・傾きのあるワークやビニール袋包装品の搬送に対応いたします。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
