真空パッド ベローズ小型タイプ VPMA バーブ継手

真空パッド  ベローズ小型タイプ VPMA バーブ継手
通常単価:
1,111円~
通常出荷日:
6日目

レトルトパックや食料品などが入った袋の搬送に最適。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・紙、ビニールなどの極端に柔らかいワークの吸着が可能で首振りパッドの特長も兼ねております。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ(A、Bタイプ)のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

(i)ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

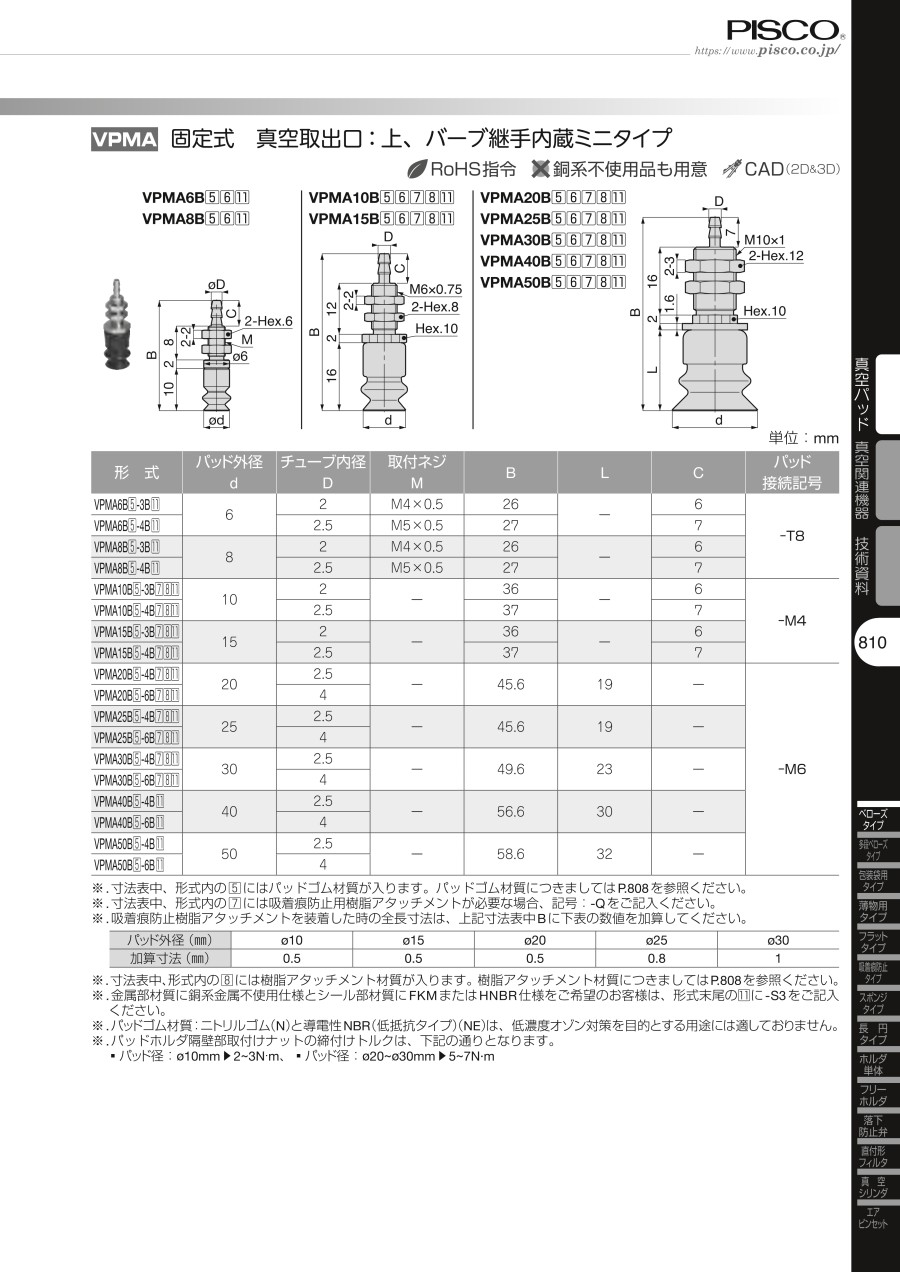

PDF

型番
VPMA10BN-3B
VPMA10BN-4B
VPMA10BS-3B
VPMA10BS-4B
VPMA10BSE-3B
VPMA10BSE-4B
VPMA20BN-4B
VPMA20BN-6B
VPMA20BS-4B
VPMA20BS-6B
VPMA20BSE-4B
VPMA20BSE-6B
VPMA30BN-4B
VPMA30BN-6B
VPMA30BS-4B
VPMA30BS-6B
VPMA30BSE-4B
VPMA30BSE-6B
型番通常単価最小発注数量スライド値引通常
出荷日
ゴム系材質 環境 外径 d
(φ)
高さ L1
(mm)
全長 B
(mm)
取付接続ねじ 真空取出口チューブ外径
(φ)

1,111円

1個

6日目

[ニトリルゴム] ニトリルゴム標準ブラック101636M63

1,111円

1個

6日目

[ニトリルゴム] ニトリルゴム標準ブラック101637M64

1,235円

1個

6日目

[シリコンゴム] シリコーンゴム標準[白] ホワイト101636M63

1,235円

1個

6日目

[シリコンゴム] シリコーンゴム標準[白] ホワイト101637M64

1,235円

1個

6日目

[シリコンゴム] シリコーンゴム+カーボン標準 / 静電気拡散ブラック101636M63

1,235円

1個

6日目

[シリコンゴム] シリコーンゴム+カーボン標準 / 静電気拡散ブラック101637M64

1,143円

1個

6日目

[ニトリルゴム] ニトリルゴム標準ブラック201945.6M104

1,143円

1個

6日目

[ニトリルゴム] ニトリルゴム標準ブラック201945.6M106

1,297円

1個

6日目

[シリコンゴム] シリコーンゴム標準[白] ホワイト201945.6M104

1,297円

1個

6日目

[シリコンゴム] シリコーンゴム標準[白] ホワイト201945.6M106

1,297円

1個

6日目

[シリコンゴム] シリコーンゴム+カーボン標準 / 静電気拡散ブラック201945.6M104

1,297円

1個

6日目

[シリコンゴム] シリコーンゴム+カーボン標準 / 静電気拡散ブラック201945.6M106

1,174円

1個

6日目

[ニトリルゴム] ニトリルゴム標準ブラック302349.6M104

1,174円

1個

6日目

[ニトリルゴム] ニトリルゴム標準ブラック302349.6M106

1,329円

1個

6日目

[シリコンゴム] シリコーンゴム標準[白] ホワイト302349.6M104

1,329円

1個

6日目

[シリコンゴム] シリコーンゴム標準[白] ホワイト302349.6M106

1,359円

1個

6日目

[シリコンゴム] シリコーンゴム+カーボン標準 / 静電気拡散ブラック302349.6M104

1,359円

1個

6日目

[シリコンゴム] シリコーンゴム+カーボン標準 / 静電気拡散ブラック302349.6M106

Loading...

  1. 1

基本情報

パット種類 標準 / ホルダセット パット形状 ベローズ 取付方法 パッドネジ固定
材質 ゴム系 取付金具 固定式 真空取出方向
落下防止弁 無し 直付フィルタ 無し 金属部材質 標準仕様
