真空パッドソフトタイプ　VPD　バーブ継手タイプ

カタログ

通常単価(税別): 1,912円～3,350円

税込単価: 2,103円～3,685円

通常出荷日：6日目

成型品の取出しや傷つきやすいワークの搬送に最適　※本シリーズはCADデータ修正中です。修正完了まで今し...

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VPD4／VPD6／VPD8／VPD10／VPD15

VPD20／VPD30／VPD40

製品仕様

スプリング式真空取出口：横、バーブ継手内蔵スタンダードタイプ

パッド材質・用途

記号	N	S	FS	SE
材質	ニトリルゴム	シリコーンゴム	フロロシリコーンゴム	導電性シリコーンゴム
用途	段ボールベニヤ板鉄板食品関係その他一般ワーク	半導体金型成形品取出し薄物ワーク食品関係	金型成形品取出し	半導体金型成形品取出し薄物ワーク食品関係
外観色	ブラック	ナチュラル	サーモンピンク	ブラック

※1.導電性シリコーンゴムは、静電気を逃がすシリコーンゴムです。（体積低効率：10⁵Ω・cm以下）
※2.ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm

型番	パッド外径 φd	チューブ内径 φD	B	L1	L2	L3	E	ストローク S	スプリング力（N）	パッド接続記号
VPD4-6L（5）-6B	4	4	64.4	12.2	41.3	20	18.5	6	4.0～7.1	-M4
VPD6-6L（5）-6B	6	4	64.4		41.3	20	18.5	6	4.0～7.1
VPD8-6L（5）-6B	8	4	64.4		41.3	20	18.5	6	4.0～7.1
VPD10-6L（5）-6B	10	4	66.2	14	43.1	20	18.5	6	4.0～7.1
VPD15-6L（5）-6B	15	4	66.2	14	43.1	20	18.5	6	4.0～7.1
VPD20-6L（5）-6B	20	4	67.1	-	44	20	18.5	6	7.0～12.6	-M6
VPD30-6L（5）-6B	30	4	67.1	-	44	20	18.5	6	7.0～12.6
VPD40-6L（5）-6B	40	4	67.1	-	44	20	18.5	6	7.0～12.6

※規格表中、型番内の（5）にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。

型番リスト

表示件数

型番

ゴム系材質

環境

色

外径 d

(φ)

高さ L1

(mm)

スプリング力

(N)

全長 B

(mm)

最小発注数量

フロロシリコーンゴム	標準	サーモンピンク	4	12.2	4.0～7.1	64.4	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	4	12.2	4.0～7.1	64.4	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	4	12.2	4.0～7.1	64.4	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	4	12.2	4.0～7.1	64.4	1個
フロロシリコーンゴム	標準	サーモンピンク	6	12.2	4.0～7.1	64.4	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	6	12.2	4.0～7.1	64.4	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	6	12.2	4.0～7.1	64.4	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	6	12.2	4.0～7.1	64.4	1個
フロロシリコーンゴム	標準	サーモンピンク	8	12.2	4.0～7.1	64.4	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	8	12.2	4.0～7.1	64.4	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	8	12.2	4.0～7.1	64.4	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	8	12.2	4.0～7.1	64.4	1個
フロロシリコーンゴム	標準	サーモンピンク	10	14	4.0～7.1	66.2	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	10	14	4.0～7.1	66.2	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	10	14	4.0～7.1	66.2	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	10	14	4.0～7.1	66.2	1個
フロロシリコーンゴム	標準	サーモンピンク	15	14	4.0～7.1	66.2	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	15	14	4.0～7.1	66.2	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	15	14	4.0～7.1	66.2	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	15	14	4.0～7.1	66.2	1個
フロロシリコーンゴム	標準	サーモンピンク	20	15	7.0～12.6	67.2	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	20	15	7.0～12.6	67.2	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	20	15	7.0～12.6	67.2	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	20	15	7.0～12.6	67.2	1個
フロロシリコーンゴム	標準	サーモンピンク	30	15	7.0～12.6	67.2	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	30	15	7.0～12.6	67.2	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	30	15	7.0～12.6	67.2	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	30	15	7.0～12.6	67.2	1個
フロロシリコーンゴム	標準	サーモンピンク	40	15	7.0～12.6	67.2	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	40	15	7.0～12.6	67.2	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	40	15	7.0～12.6	67.2	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	40	15	7.0～12.6	67.2	1個

通常単価(税別) (税込単価)	通常出荷日

2,700円 ( 2,970円 )	6日目
2,116円 ( 2,328円 )	6日目
2,221円 ( 2,443円 )	6日目
2,221円 ( 2,443円 )	6日目
2,495円 ( 2,745円 )	6日目
1,912円 ( 2,103円 )	6日目
2,015円 ( 2,217円 )	6日目
2,015円 ( 2,217円 )	6日目
2,563円 ( 2,819円 )	6日目
1,912円 ( 2,103円 )	6日目
2,015円 ( 2,217円 )	6日目
2,015円 ( 2,217円 )	6日目
2,836円 ( 3,120円 )	6日目
2,185円 ( 2,404円 )	6日目
2,288円 ( 2,517円 )	6日目
2,288円 ( 2,517円 )	6日目
2,938円 ( 3,232円 )	6日目
2,186円 ( 2,405円 )	6日目
2,288円 ( 2,517円 )	6日目
2,288円 ( 2,517円 )	6日目
3,007円 ( 3,308円 )	6日目
2,255円 ( 2,481円 )	6日目
2,357円 ( 2,593円 )	6日目
2,458円 ( 2,704円 )	6日目
3,110円 ( 3,421円 )	6日目
2,322円 ( 2,554円 )	6日目
2,426円 ( 2,669円 )	6日目
2,563円 ( 2,819円 )	6日目
3,350円 ( 3,685円 )	6日目
2,461円 ( 2,707円 )	6日目
2,629円 ( 2,892円 )	6日目
2,937円 ( 3,231円 )	6日目

詳細情報

基本情報

基本情報

成型品の取出しや傷つきやすいワークの搬送に最適　※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ(A,Bタイプ)のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

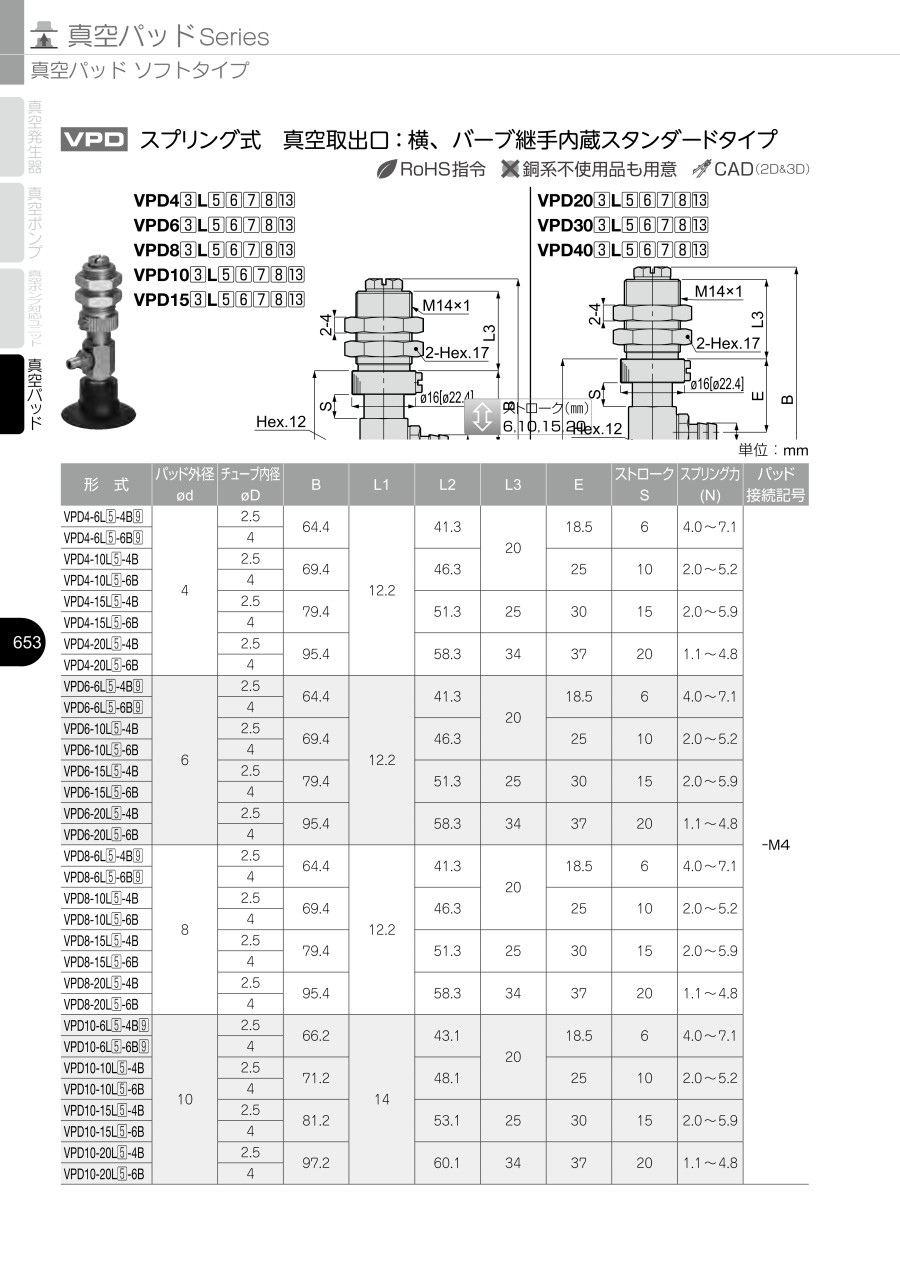

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
