日本ピスコ

ロングストロークベローズタイプ VPD ワンタッチ継手カバー付

カタログ |

通常単価(税別): 2,519円～8,458円

税込単価: 2,771円～9,304円

通常出荷日：6日目

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【特長】・パッドからワーク...

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

よく一緒に見られています

日本ピスコ

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

通常出荷日：6 日目

未確定：候補が47型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

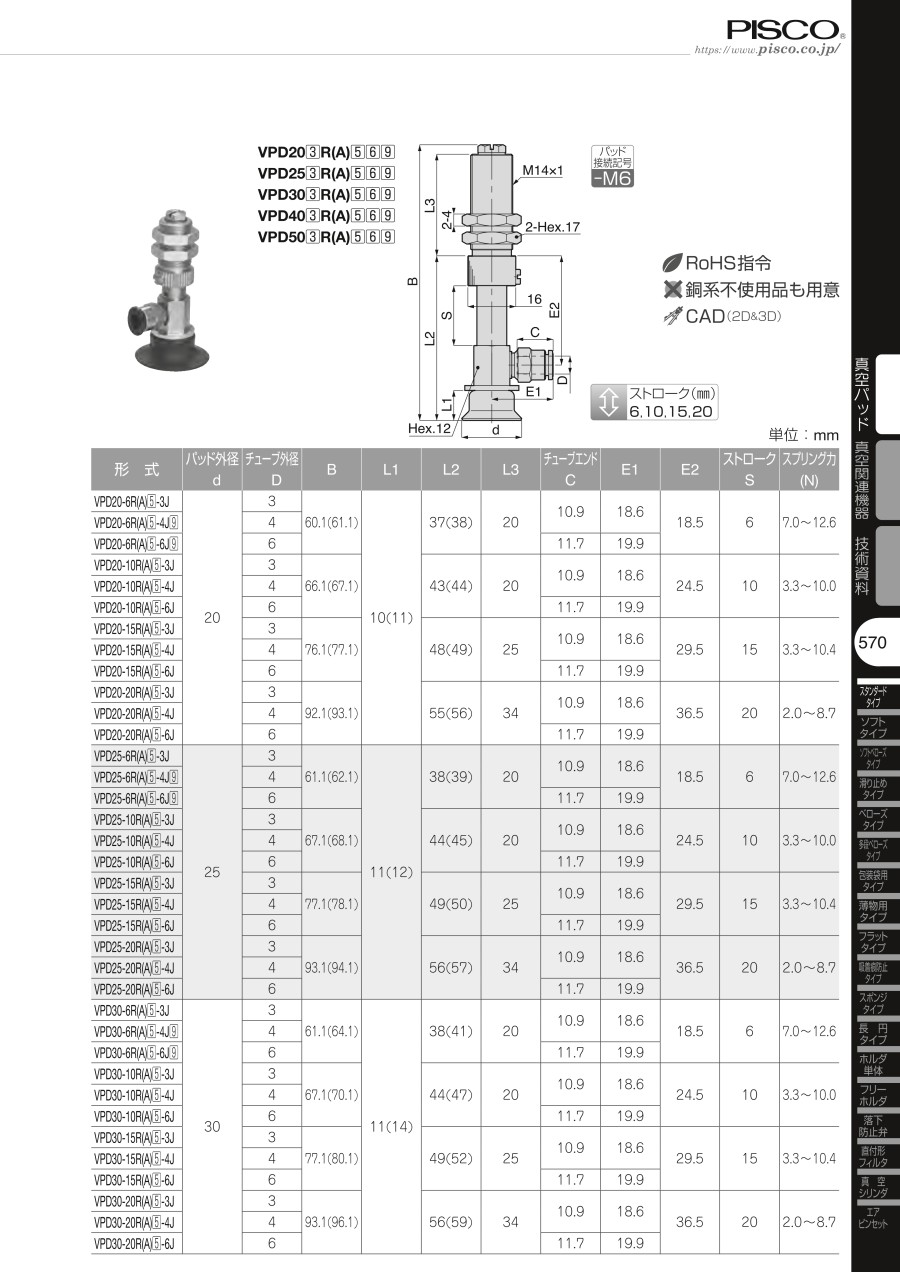

外形図

VPD10（3）B（5）（6）（7）（8）（11）/VPD1（5）（3）B（5）（6）（7）（8）（11）

VPD20（3）B（5）（6）（7）（8）（11）/VPD（3）0（3）B（5）（6）（7）（8）（11）/
VPD40（3）B（5）（6）（11）/VPD（5）0（3）B（5）（6）（11）

ロングストロークベローズタイプ VPD ワンタッチ継手カバー付 PD10（3）B（5）（6）（7）（8）（11）/VPD1（5）（3）B（5）（6）（7）（8）（11）外形図

VPD（8）0-10B（5）（6）

規格表

VPD10（3）B（5）（6）（7）（8）（11）/VPD1（5）（3）B（5）（6）（7）（8）（11）

※. 寸法表中、形式内の5にはパッドゴム材質が入ります。
※. パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。パッド径：φ10, φ15mm?4.5～6N・m

VPD20（3）B（5）（6）（7）（8）（11）/VPD（3）0（3）B（5）（6）（7）（8）（11）/VPD40（3）B（5）（6）（11）/VPD（5）0（3）B（5）（6）（11）

※. 寸法表中、形式内の5にはパッドゴム材質が入ります。
※. パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。

VPD（8）0-10B（5）（6）

※. 寸法表中、形式内の5にはパッドゴム材質が入ります。
※. パッドホルダ隔壁部取付けナットの締付けトルクは、16～20N・mとなります。

型番リスト

表示件数

型番

ゴム系材質

環境

色

接続ねじ径

外径 d

(φ)

高さ L1

(mm)

スプリング力

(N)

ストローク

(mm)

全長 B

(mm)

取付接続ねじ

真空取出口ねじ

真空取出口チューブ外径

(φ)

スプリングカバー

最小発注数量

[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	10	16	4.0～7.1	6	66.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	10	16	4.0～7.1	6	66.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M14	10	16	4.0～7.1	6	66.1	M14	-	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	10	16	2.0～5.2	10	71.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	10	16	2.0～5.2	10	71.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	10	16	2.0～5.9	15	81.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	10	16	2.0～5.9	15	81.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	10	16	1.1～4.8	20	97.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	10	16	1.1～4.8	20	97.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	20	19	7.0～12.6	6	69.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	20	19	7.0～12.6	6	69.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M14	20	19	7.0～12.6	6	69.1	M14	-	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	20	19	3.3～10.0	10	75.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	20	19	3.3～10.0	10	75.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	20	19	3.3～10.4	15	85.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	20	19	3.3～10.4	15	85.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	20	19	2.0～8.7	20	101.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	20	19	2.0～8.7	20	101.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	30	23	7.0～12.6	6	73.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	30	23	7.0～12.6	6	73.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M14	30	23	7.0～12.6	6	73.1	M14	-	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	30	23	3.3～10.0	10	79.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	30	23	3.3～10.0	10	79.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	30	23	3.3～10.4	15	89.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	30	23	3.3～10.4	15	89.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	30	23	2.0～8.7	20	105.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	30	23	2.0～8.7	20	105.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	40	30	7.0～12.6	6	80.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	40	30	7.0～12.6	6	80.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M14	40	30	7.0～12.6	6	80.1	M14	-	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	40	30	3.3～10.0	10	86.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	40	30	3.3～10.0	10	86.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	40	30	3.3～10.4	15	96.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	40	30	3.3～10.4	15	96.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	40	30	2.0～8.7	20	112.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	40	30	2.0～8.7	20	112.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	50	32	7.0～12.6	6	82.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	50	32	7.0～12.6	6	82.1	M14	-	6	-	1個
[シリコンゴム] シリコーンゴム+カーボン	標準 / 静電気拡散	ブラック	M14	50	32	7.0～12.6	6	82.1	M14	-	6	-	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	50	32	3.3～10.0	10	88.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	50	32	3.3～10.0	10	88.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	50	32	3.3～10.4	15	98.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	50	32	3.3～10.4	15	98.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M14	50	32	2.0～8.7	20	114.1	M14	-	6	カバー付	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M14	50	32	2.0～8.7	20	114.1	M14	-	6	カバー付	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M22	80	39	10.1～15.8	10	113	M22	G1/8	-	-	1個
[シリコンゴム] シリコーンゴム	標準	[白] ホワイト	M22	80	39	10.1～15.8	10	113	M22	G1/8	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,519円 ( 2,771円 )	6日目
2,629円 ( 2,892円 )	6日目
2,629円 ( 2,892円 )	6日目
2,637円 ( 2,901円 )	6日目
2,776円 ( 3,054円 )	6日目
2,978円 ( 3,276円 )	6日目
2,844円 ( 3,128円 )	6日目
2,776円 ( 3,054円 )	6日目
2,913円 ( 3,204円 )	6日目
2,628円 ( 2,891円 )	6日目
2,739円 ( 3,013円 )	6日目
2,739円 ( 3,013円 )	6日目
2,707円 ( 2,978円 )	6日目
2,877円 ( 3,165円 )	6日目
2,887円 ( 3,176円 )	6日目
2,946円 ( 3,241円 )	6日目
2,844円 ( 3,128円 )	6日目
3,015円 ( 3,317円 )	6日目
2,629円 ( 2,892円 )	6日目
2,849円 ( 3,134円 )	6日目
2,848円 ( 3,133円 )	6日目
2,706円 ( 2,977円 )	6日目
2,878円 ( 3,166円 )	6日目
2,775円 ( 3,053円 )	6日目
3,004円 ( 3,304円 )	6日目
2,986円 ( 3,285円 )	6日目
3,015円 ( 3,317円 )	6日目
2,849円 ( 3,134円 )	6日目
3,376円 ( 3,714円 )	6日目
3,180円 ( 3,498円 )	6日目
2,741円 ( 3,015円 )	6日目
2,946円 ( 3,241円 )	6日目
2,808円 ( 3,089円 )	6日目
3,015円 ( 3,317円 )	6日目
2,992円 ( 3,291円 )	6日目
3,083円 ( 3,391円 )	6日目
3,288円 ( 3,617円 )	6日目
3,452円 ( 3,797円 )	6日目
3,619円 ( 3,981円 )	6日目
3,117円 ( 3,429円 )	6日目
3,357円 ( 3,693円 )	6日目
3,185円 ( 3,504円 )	6日目
3,427円 ( 3,770円 )	6日目
3,219円 ( 3,541円 )	6日目
3,460円 ( 3,806円 )	6日目
6,588円 ( 7,247円 )	6日目
8,458円 ( 9,304円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドからワークへの距離が不定の場合でも吸着が可能になります。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
