シャトルバルブ SV1シリーズ
- 通常単価(税別)
- 6,632円～6,998円
- 税込単価
- 7,295円～7,698円
通常出荷日：4日目～7日目
供給口が2個所あり、A、Bどの方向から入れても出力として使用できます。【特長】・小形、軽量です。・構造...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
内部構造図
規格表
製品仕様
| 型番 | SV101 | SV102 |
|---|---|---|
| 接続口径 | Rc1/8 | Rc1/4 |
| 有効断面積 mm2 | 8 | 12 |
| 流量※ l/min（ANR） | 600 | 1200 |
| 使用流体 | 空気 | |
| 使用圧力範囲 | 0.05～1MPa | |
| 耐圧力 | 1.5MPa | |
| 使用温度範囲 | 0～+80℃（但し、凍結なきこと） | |
| 給油 | 不要（給油でも可） | |
| 質量 g | 60 | 80 |
※0.5MPa時の流量です。
選定サポート情報
注文例

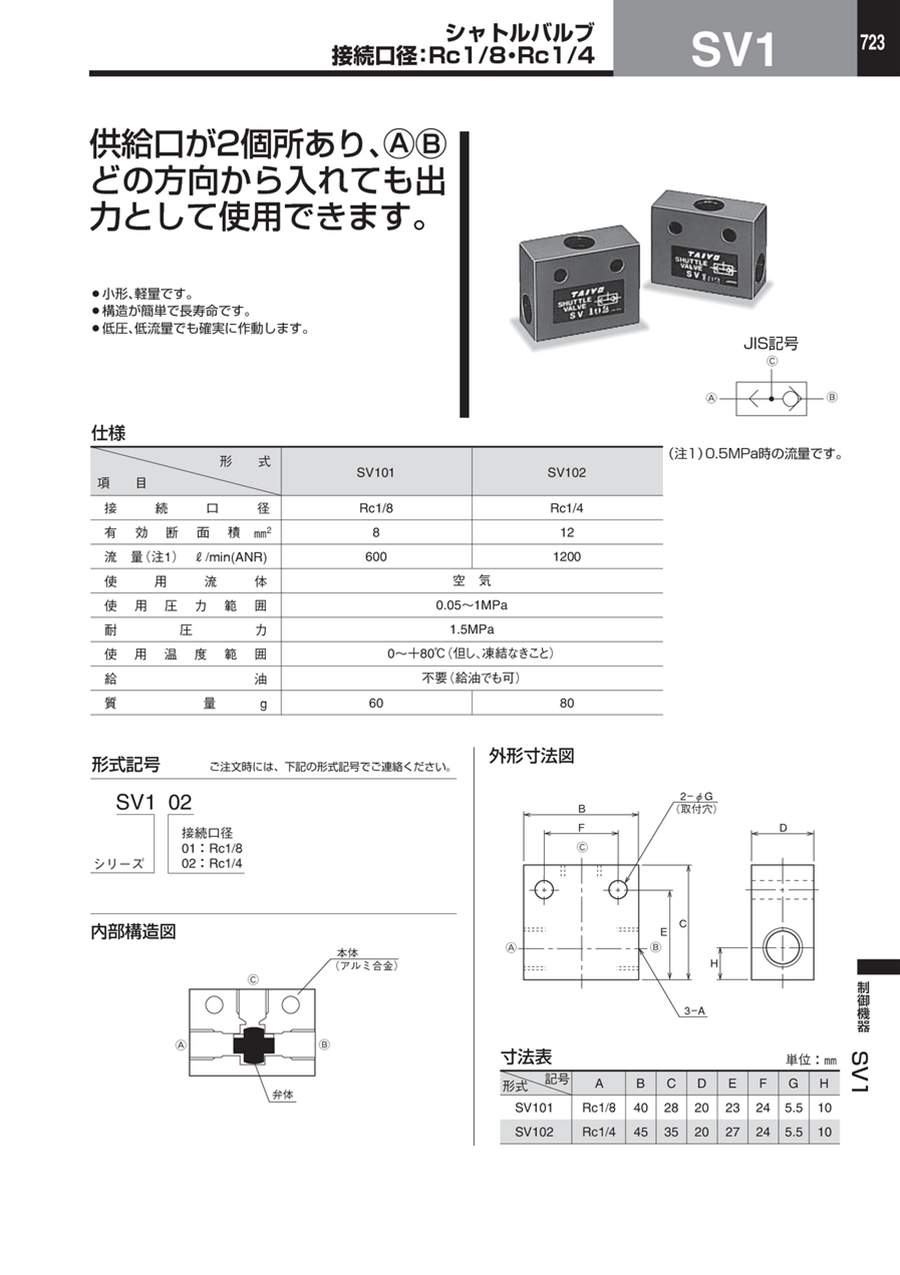

カタログ
