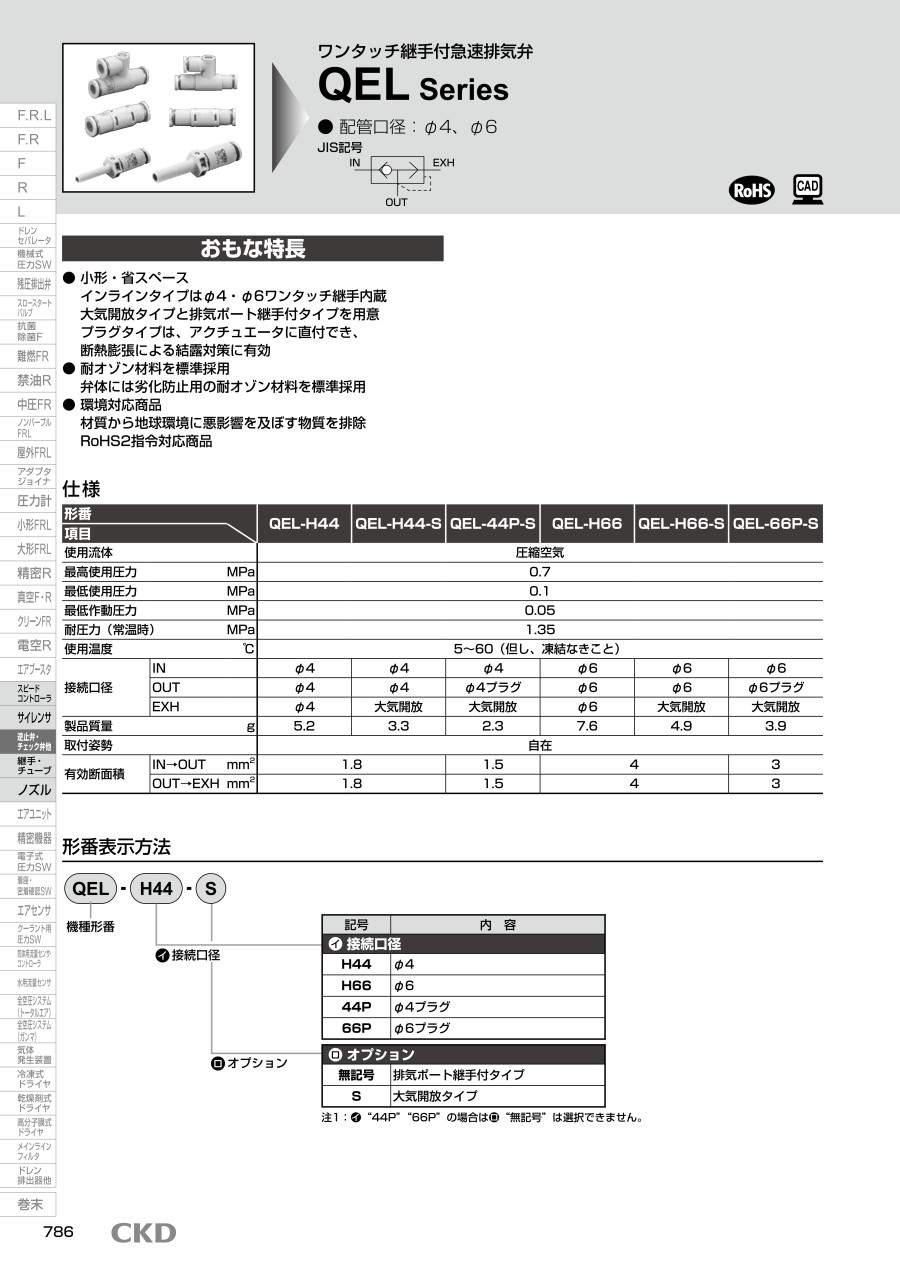

急速排気弁 QELシリーズ
- 通常単価(税別)
- 1,131円～1,785円
- 税込単価
- 1,244円～1,964円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
ワンタッチ継手付急速排気弁。【特長】・小形・省スペース・Φ4（直径4mm）・Φ6（直径6mm）ワンタッ...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
大気開放タイプ
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | 樹脂本体 | ポリブチレンテレフタレート |
| 2 | 排気カバー | ポリブチレンテレフタレート |
| 3 | 弾性体スリーブ | ニトリルゴム |
| 4 | ロックリング | 黄銅（無電解ニッケルメッキ付き） |
| 5 | ロック爪 | ステンレス銅 |
| 6 | ガイドリング | 黄銅（無電解ニッケルメッキ付き） |
| 7 | 開放リング | アセタール樹脂 |
| 8 | 弁体ストッパー | 黄銅（無電解ニッケルメッキ付き） |
| 9 | 弁体 | 水素化ニトリルゴム |
排気ポート継手付タイプ
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | 樹脂本体 | ポリブチレンテレフタレート |
| 2 | 排気継手本体 | ポリブチレンテレフタレート |
| 3 | 栓 | 黄銅（無電解ニッケルメッキ付き） |
| 4 | 弾性体スリーブ | ニトリルゴム |
| 5 | ロックリング | 黄銅（無電解ニッケルメッキ付き） |
| 6 | ロック爪 | ステンレス銅 |
| 7 | ガイドリング | 黄銅（無電解ニッケルメッキ付き） |
| 8 | 開放リング | アセタール樹脂 |
| 9 | 弁体ストッパー | 黄銅（無電解ニッケルメッキ付き） |
| 10 | 弁体 | 水素化ニトリルゴム |
| 11 | Oリング | ニトリルゴム |
プラグタイプ
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | 開放リング | アセタール樹脂 |
| 2 | ガイドリング | 黄銅（無電解ニッケルメッキ付） |
| 3 | ロック爪 | ステンレス鋼 |
| 4 | ロックリング | 黄銅（無電解ニッケルメッキ付） |
| 5 | 弾性体スリーブ | ニトリルゴム |
| 6 | 樹脂本体 | ポリブチレンテレフタレート |
| 7 | 弁体押え | アルミニウム |
| 8 | 弁体 | 水素化ニトリルゴム |
| 9 | 鋼球 | ステンレス鋼 |
外形図
大気開放タイプ
排気ポート継手付タイプ
| 形番 | 記号 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD 適用チューブ外径 | B | L1 | L2 | L3 | ΦP1 | ΦP2 | ΦP3 | ΦP4 | C | E | X | Y | |
| QEL-H44 | 4 | 35.2 | 30.5 | 18.8 | 14.1 | 10 | 9 | 8.4 | 9 | 11.3 | 11 | 9.8 | 7.8 |
| QEL-H66 | 6 | 37.4 | 32.4 | 20.2 | 15.2 | 12 | 11 | 10.4 | 11 | 11.8 | 13 | 11.8 | 9.8 |
| QEL-H44-S | 4 | 35.2 | 11.3 | 15 | - | 8.4 | 10 | 9 | - | 11.3 | - | 9.8 | 7.8 |
| QEL-H66-S | 6 | 37.4 | 12.2 | 15 | - | 10.4 | 12 | 11 | - | 11.8 | - | 11.8 | 9.8 |
プラグタイプ
| 形番 | 記号 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD1 適用チューブ外径 | ΦD2 接続継手径 | B | L1 | L2 | L3 | ΦP | C | H （六角対辺） | X | Y | |
| QEL-44P-S | 4 | 4 | 41.3 | 4.1 | 19 | 18.2 | 9 | 11.3 | 10 | 9.8 | 7.8 |
| QEL-66P-S | 6 | 6 | 47.5 | 4.7 | 22 | 21 | 11 | 11.8 | 12 | 11.8 | 9.8 |
詳細情報
基本情報
ワンタッチ継手付急速排気弁。
【特長】
・小形・省スペース
・Φ4（直径4mm）・Φ6（直径6mm）ワンタッチ継手内蔵
・大気開放タイプと排気ポート継手付タイプを用意
・弁体には劣化防止用の耐オゾン材料を標準採用
・環境対応商品
【用途】
・エア配管内の急速排気に
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
急速排気弁 QELシリーズのレビュー
自社内の生産設備に使用しました
3
3.02020/03/24
生産設備、溶接治具に使用しているバルブの戻り側にこの商品を取り付けて、時短にするための改良に使用しました。当社はこのメー...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qシャトル弁として使用したいのですが。
A
シャトル弁としてご利用の場合は、必ず差圧を設けてください。
誤作動の原因となります。
誤作動の原因となります。
