スピードコントローラ ポート直結・エルボタイプ SC3Rシリーズ
- 通常単価(税別)
- 999円～3,478円
- 税込単価
- 1,099円～3,826円
ポート直結タイプのスピードコントローラ。【特長】・メーターイン、メーターアウトを用意。・ポート直結可能...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

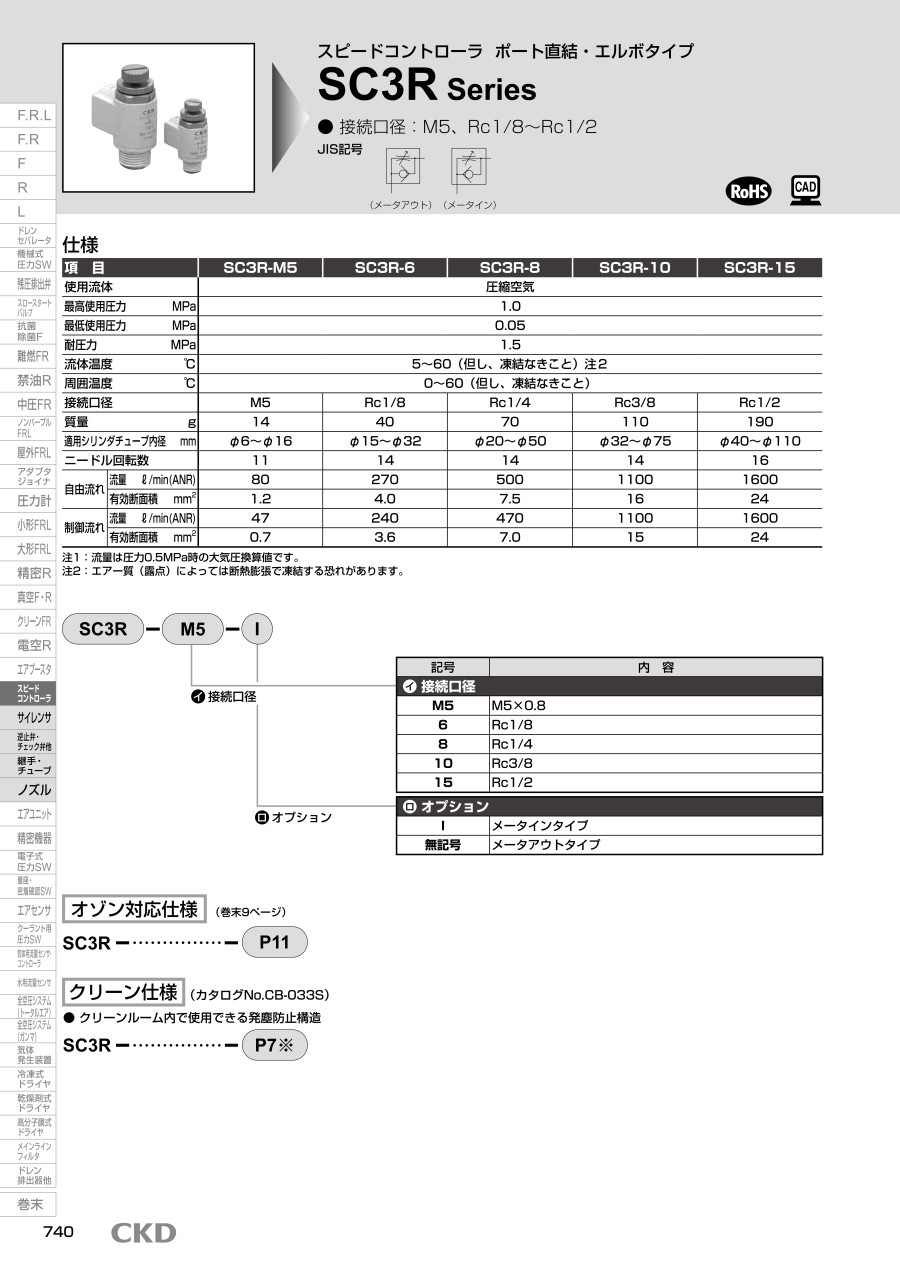

商品仕様
スピードコントローラ ポート直結・エルボタイプ SC3Rシリーズ
スピードコントローラ ポート直結・エルボタイプ SC3Rシリーズ
本体形状: エルボ / 接続部の種類: おねじ+めねじ / 本体材質: 黄銅 / ねじ部材質: 黄銅 / ツマミの種類: マイナスドライバ溝付 / ロックナットの種類: リングナット
製品仕様
| 項 目 | SC3R-M5 | SC3R-6 | SC3R-8 | SC3R-10 | SC3R-15 | |
|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | |||||
| 最高使用圧力 MPa | 1.0 | |||||
| 最低使用圧力 MPa | 0.05 | |||||
| 耐圧力 Mpa | 1.5 | |||||
| 流体温度 ℃ | 5～60（但し、凍結なきこと） 注2 | |||||
| 周囲温度 ℃ | 0～60（但し、凍結なきこと） | |||||
| 接続口径 | M5 | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/2 | |
| 質量 g | 14 | 40 | 70 | 110 | 190 | |
| 適用シリンダチューブ内径 mm | φ6〜φ16 | φ15〜φ32 | φ20〜φ50 | φ32〜φ75 | φ40〜φ110 | |
| ニードル回転数 （回） | 11 | 14 | 14 | 14 | 16 | |
| 自由流れ | 流量 l/min（ANR） | 80 | 270 | 500 | 1100 | 1600 |
| 有効断面積 mm2 | 1.2 | 4 | 7.5 | 16 | 24 | |
| 制御流れ | 流量 l/min（ANR） | 47 | 240 | 470 | 1100 | 1600 |
| 有効断面積 mm2 | 0.7 | 3.6 | 7 | 15 | 24 | |
注1: 流量は圧力0.5MPa時の大気圧換算値。
注2: エアー質（露点）によっては断熱膨張で凍結する恐れあり。
流量特性
SC3R-M5
SC3R-6 / SC3R-8 / SC3R-10 / SC3R-15
内部構造および部品リスト
SC3R-M5
SC3R-6 / SC3R-8 / SC3R-10 / SC3R-15
| 品番 | 部品名称 | 材 質 |
|---|---|---|
| 1 | ツマミ | 黄銅 |
| 2 | ロックナット | 黄銅 |
| 3 | グランドナット | 黄銅 |
| 4 | ニードル | ステンレス鋼 |
| 5 | 回転軸 | 黄銅 |
| 6 | Ｏリング | ニトリルゴム |
| 7 | Ｏリング | ニトリルゴム |
| 8 | パッキン | 水素化ニトリルゴム |
| 9 | 回転体 | 亜鉛ダイカスト（黄銅） |
| 10 | Ｏリング | ニトリルゴム |
| 11 | 止め輪 | ポリブチレンテレフタレート樹脂 |
| 12 | M5ガスケット | ニトリルゴム＋鋼 |
| 13 | シール剤 | フッ素系樹脂 |
- ※ （ ）内はSC3R-M5。
- ※ 黄銅部品は全て無電解ニッケルメッキ付。
外形寸法図（CAD）
| 形番 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| SC3R-M5 | 33.4 | 13.5 | 4 | 10 | 4.7 | 6 | M5×0.8 | M5×0.8 |
| SC3R-6 | 42.5 | 18.8 | 7.7 | 15 | 6.7 | 9 | Rc1/8 | R1/8 |
| SC3R-8 | 51.2 | 23.2 | 10.7 | 19 | 9.4 | 12 | Rc1/4 | R1/4 |
| SC3R-10 | 60.2 | 27 | 11.7 | 22.5 | 10 | 14 | Rc3/8 | R3/8 |
| SC3R-15 | 66.7 | 30 | 14.7 | 27 | 13.7 | 16 | Rc1/2 | R1/2 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,525円 ( 1,678円 ) | 在庫品1日目当日出荷可能 |
1,484円 ( 1,632円 ) | 3日目 |
2,447円 ( 2,692円 ) | 69日目 |
2,447円 ( 2,692円 ) | 4日目 |
1,648円 ( 1,813円 ) | 在庫品1日目当日出荷可能 |
3,108円 ( 3,419円 ) | 4日目 |
3,108円 ( 3,419円 ) | 4日目 |
1,867円 ( 2,054円 ) | 在庫品1日目当日出荷可能 |
2,985円 ( 3,284円 ) | 4日目 |
2,985円 ( 3,284円 ) | 4日目 |
2,202円 ( 2,422円 ) | 在庫品1日目当日出荷可能 |
3,478円 ( 3,826円 ) | 4日目 |
3,478円 ( 3,826円 ) | 4日目 |
999円 ( 1,099円 ) | 在庫品1日目当日出荷可能 |
1,816円 ( 1,998円 ) | 4日目 |
詳細情報
基本情報
ポート直結タイプのスピードコントローラ。
【特長】
・メーターイン、メーターアウトを用意。
・ポート直結可能なエルボタイプのスピードコントローラ。
【用途】
・ニードルの回転で流量を調整しアクチュエータ、シリンダ、シリンダバルブ等の開閉スピードや速度を調整。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
