ステンレスレギュレータ RSシリーズ
- 通常単価(税別)
- 27,612円～43,878円
- 税込単価
- 30,373円～48,266円
ノングリス、ノンオイルを必要とするラインに最適なレギュレータ。【特長】・液晶、半導体関連プロセスでの各...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図A
寸法図B
寸法図C
備考 : ステンレスレギュレータをパネルなどに取り付ける場合の取付穴はΦ24.5（直径24.5mm）
板厚 : MAX3
製品仕様
- 液晶、半導体関連プロセスでの各種溶剤、純粋回路中のキャリアガス圧力制御、ブロー圧力制御、クリーンエア、ガスの圧力制御など、耐食性を必要とする食品関連、ノングリス、ノンオイルを必要とするラインに最適。
- 調圧ハンドルにプッシュ・ロック機構を採用している。
- 接ガス部はSUS316およびふっ素樹脂、フッ素ゴムを使用している。
| クリーン度 | クリーンルーム外 | クリーンルーム | クリーンルーム外 | |
|---|---|---|---|---|
| - | 10000(洗浄室) | 1000(組立室) 100(ベンチ) | - | |
| 作業工程 | 部品の粗洗浄 | 特殊洗浄液 による部品 の完全脱脂 | 組立て⇒検査⇒2重包装 (取付ペース添付) | 出荷圧力計梱包注 |
コンタミネーション管理された製造工程
注 : 圧力計はクリーンルーム外での1重包装となる
ステンレスレギュレータの外観A
ステンレスレギュレータの外観B
使用例
純水、溶剤圧送ライン
- ※ 本回路は原理回路であり、推奨回路ではない。また、使用ガスはN2に限られるものではない。
- ※ このほかエアブロー、パージガスによる液面制御、一般回路による耐食性向上、ノングリス・ノンオイルを必要とする回路に使用可能。
作動原理・内部構造
スプリングシュート、アジャスティングスクリュー、ダイヤフラム、軸受、調圧バルブアッセンブリ、パッキン（Oリング）、密閉フタ、調圧ノブ（ハンドル）、調圧スプリング、リングナット、ボンネット、リリーフ穴、本体、バルブ戻りスプリング
| 名称 | 材質 |
|---|---|
| 本体 | SUS316 |
| 調圧ノブ(ハンドル) | 樹脂(ABS) |
| ボンネット | 樹脂(PBT) |
| ダイヤフラム | フッ素ゴム(FKM)または フッ素ゴム(FKM)にふっ素樹脂(PTFE)ライニング |
| 調圧スプリング | ピアノ線(亜鉛めっき) |
| パッキン | フッ素ゴム(FKM) |
| 調圧バルブアッセンブリ | SUS316+フッ素ゴム(FKM)または SUS316+フッ素ゴム(FKM)+ふっ素樹脂(PTFE)ライニング |
| 密閉フタ | SUS316 |
| 軸受 | ふっ素樹脂(PTFE) |
| バルブ戻りスプリング | SUS316 |
| アジャスティングスクリュー | 黄銅(ニッケルめっき) |
| スプリングシート | 黄銅(ニッケルめっき) |
| プラグ(添付) | SUS316 |
| リングナット | 軟鋼(ニッケルめっき) |
| 取付ベース(オプション) | SPCC(ニッケルめっき) |
主要部材質

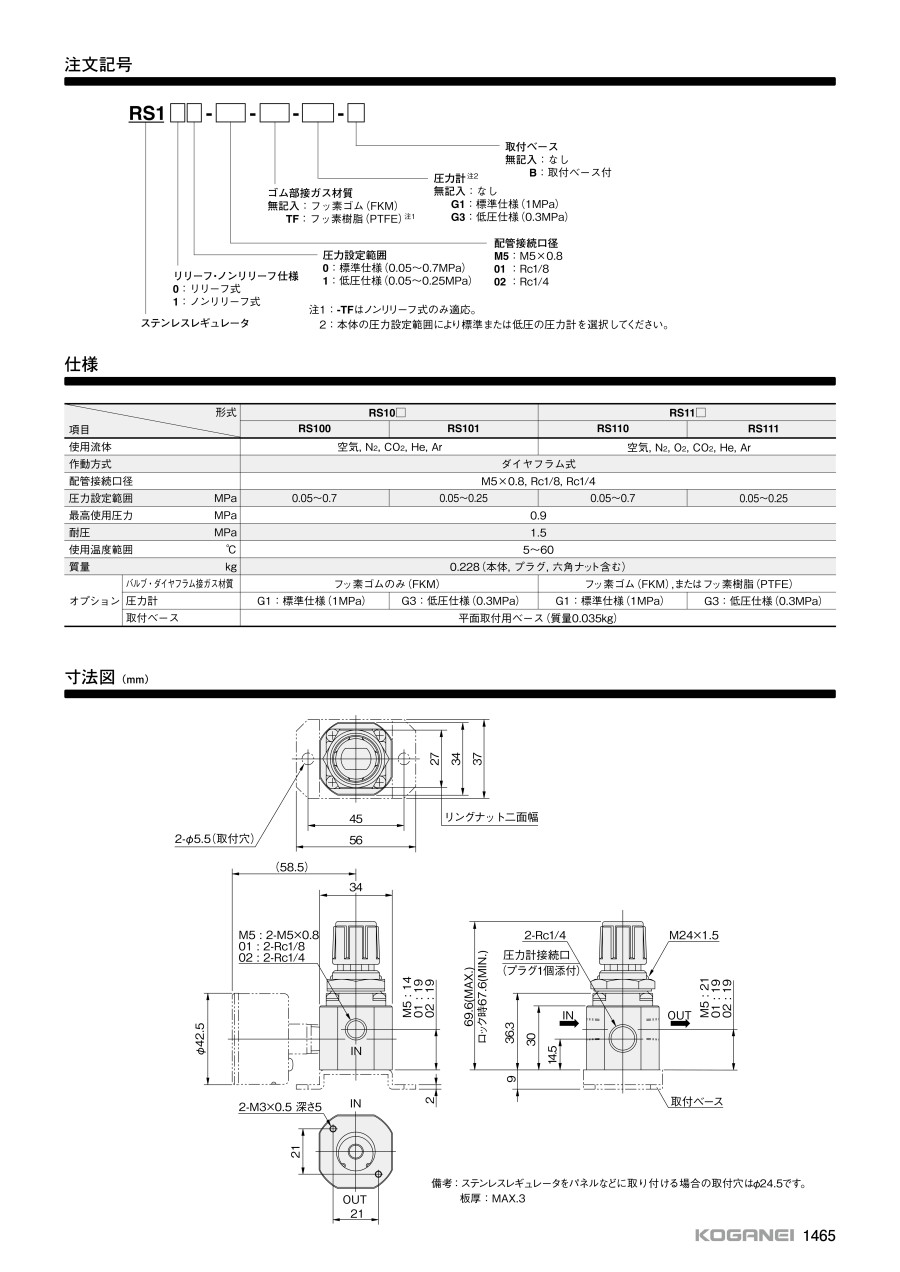

| 項目 | 型番 | ||||
|---|---|---|---|---|---|
| RS10□ | RS11□ | ||||
| RS100 | RS101 | RS110 | RS111 | ||
| 使用流体 | 空気,N2,CO2,He,Ar | 空気,N2,O2,CO2,He,Ar | |||
| 作動方式 | ダイヤフラム式 | ||||
| 配管接続口径 | M5×0.8,Rc1/8,Rc1/4 | ||||
| 圧力設定範囲 MPa | 0.05～0.7 | 0.05～0.25 | 0.05～0.7 | 0.05～0.25 | |
| 最高使用圧力 MPa | 0.9 | ||||
| 耐圧 MPa | 1.5 | ||||
| 使用温度範囲 ℃ | 5～60 | ||||
| 質量 kg | 0.228(本体,プラグ,六角ナット含む) | ||||
| オプション | バルブ・ダイヤフラム接ガス材質 | フッ素ゴムのみ(FKM) | フッ素ゴム(FKM),またはふっ素樹脂(PTFE) | ||
| 圧力計 | G1:標準仕様(1MPa) | G3:低圧仕様(0.3MPa) | G1:標準仕様(1MPa) | G3:低圧仕様(0.3MPa) | |
| 取付ベース | 平面取付用ベース(質量0.035kg) | ||||
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
28,285円 ( 31,114円 ) | 10日目 |
28,408円 ( 31,249円 ) | 10日目 |
37,360円 ( 41,096円 ) | 10日目 |
37,795円 ( 41,575円 ) | 10日目 |
30,280円 ( 33,308円 ) | 10日目 |
28,069円 ( 30,876円 ) | 10日目 |
42,643円 ( 46,907円 ) | 10日目 |
39,495円 ( 43,445円 ) | 10日目 |
27,614円 ( 30,375円 ) | 10日目 |
28,410円 ( 31,251円 ) | 10日目 |
37,358円 ( 41,094円 ) | 10日目 |
37,796円 ( 41,576円 ) | 10日目 |
30,533円 ( 33,586円 ) | 10日目 |
28,409円 ( 31,250円 ) | 10日目 |
41,697円 ( 45,867円 ) | 10日目 |
41,642円 ( 45,806円 ) | 10日目 |
27,612円 ( 30,373円 ) | 10日目 |
28,068円 ( 30,875円 ) | 10日目 |
41,022円 ( 45,124円 ) | 10日目 |
37,797円 ( 41,577円 ) | 10日目 |
27,951円 ( 30,746円 ) | 10日目 |
37,357円 ( 41,093円 ) | 10日目 |
37,797円 ( 41,577円 ) | 10日目 |
29,547円 ( 32,502円 ) | 10日目 |
28,066円 ( 30,873円 ) | 10日目 |
38,394円 ( 42,233円 ) | 10日目 |
37,798円 ( 41,578円 ) | 10日目 |
31,849円 ( 35,034円 ) | 10日目 |
39,808円 ( 43,789円 ) | 10日目 |
34,925円 ( 38,418円 ) | 10日目 |
29,920円 ( 32,912円 ) | 10日目 |
28,067円 ( 30,874円 ) | 10日目 |
33,056円 ( 36,362円 ) | 10日目 |
43,878円 ( 48,266円 ) | 10日目 |
30,626円 ( 33,689円 ) | 10日目 |
29,062円 ( 31,968円 ) | 10日目 |
40,095円 ( 44,105円 ) | 在庫品1日目当日出荷可能 |
40,553円 ( 44,608円 ) | 在庫品1日目当日出荷可能 |
29,349円 ( 32,284円 ) | 10日目 |
28,560円 ( 31,416円 ) | 10日目 |
36,882円 ( 40,570円 ) | 10日目 |
38,460円 ( 42,306円 ) | 10日目 |
29,123円 ( 32,035円 ) | 10日目 |
39,047円 ( 42,952円 ) | 10日目 |
42,762円 ( 47,038円 ) | 10日目 |
29,075円 ( 31,983円 ) | 10日目 |
28,566円 ( 31,423円 ) | 10日目 |
36,680円 ( 40,348円 ) | 10日目 |
37,798円 ( 41,578円 ) | 10日目 |
28,622円 ( 31,484円 ) | 10日目 |
39,451円 ( 43,396円 ) | 10日目 |
41,081円 ( 45,189円 ) | 在庫品1日目当日出荷可能 |
27,614円 ( 30,375円 ) | 10日目 |
28,563円 ( 31,419円 ) | 10日目 |
33,622円 ( 36,984円 ) | 10日目 |
38,305円 ( 42,136円 ) | 10日目 |
28,620円 ( 31,482円 ) | 10日目 |
29,064円 ( 31,970円 ) | 10日目 |
39,042円 ( 42,946円 ) | 10日目 |
28,102円 ( 30,912円 ) | 10日目 |
詳細情報
基本情報
ノングリス、ノンオイルを必要とするラインに最適なレギュレータ。
【特長】
・液晶、半導体関連プロセスでの各種溶剤に必要
・純水回路中のキャリアガス圧力制御、ブロー圧力制御、クリーンエア、ガスの圧力制御など、耐蝕性を必要とする食品関連に
・ノングリス、ノンオイルを必要とするラインに最適
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
