調質機器クールセパレータ KAEシリーズ
- 通常単価(税別)
- 52,674円～53,010円
- 税込単価
- 57,941円～58,311円
【特長】・差圧式により軽量、コンパクト化を実現します。・さらに、電源が不要ですので手軽に乾燥空気が供給...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

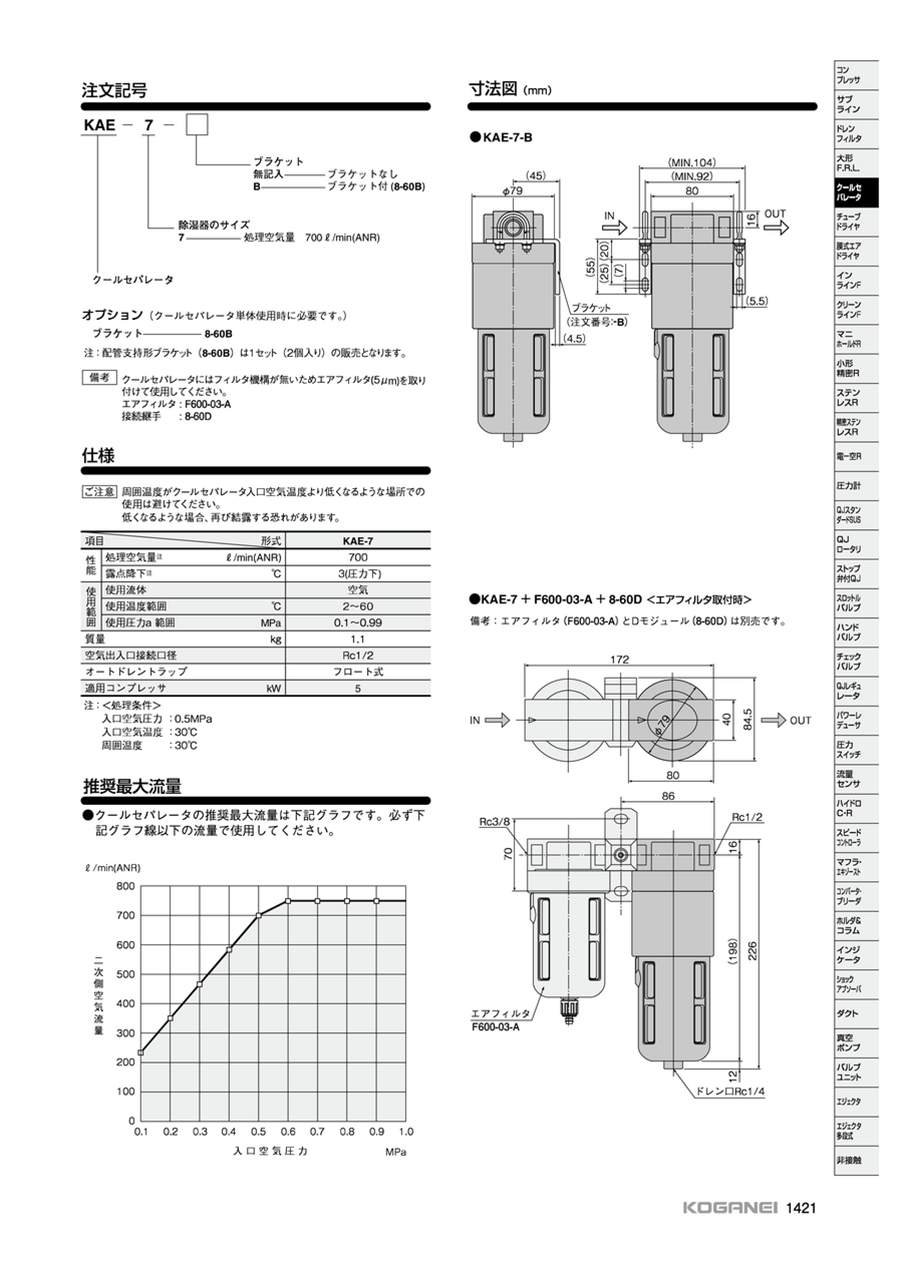

外形図
KAE-7-B
KAE-7+F600-03-A+8-60D（エアフィルタ取付時）
備考：エアフィルタ（F600-03-A）とDモジュール（8-60D）は別売り
製品仕様
| 項目 | 形式 | |
|---|---|---|
| KAE-7 | ||
| 性能 | 処理空気量注 L/min（ANR） | 700 |
| 露点降下注 ℃ | 3（圧力下） | |
| 使用範囲 | 使用流体 | 空気 |
| 使用温度範囲 ℃ | +2～+60 | |
| 使用圧力a範囲 MPa | 0.1～0.99 | |
| 質量 kg | 1.1 | |
| 空気出入口接続口径 | Rc1/2 | |
| オートドレントラップ | フロート式 | |
| 適用コンプレッサー Kw | 5 | |
注意：周囲温度がクールセパレータ入口空気温度より低くなるような場所での使用は避ける。低くなるような場合、再び結露する恐れがある。
注：処理条件 入口空気圧力：0.5MPa、入口空気湿度：30℃、周囲温度：30℃
商品特長詳細
- 配管途中にセットするだけで手軽に乾燥空気が得られる
- 流量変動に追従する独自の構造
- メンテナンスフリー
- 1.過飽和水分を分離：独自の旋回ルーバにより高効率な遠心力を発生し、重い水分は外周へ飛ばされ、フォグ状の湿分は中心に集める。
- 2.フォグ状湿分を水滴化：中心に集まったフォグ状の湿分は壁面と接触して冷却され凝縮した水滴は遠心力により外周へ飛ばされる。
- 3.微小湿分を衝突分離：さらに微細なフォグ状の湿分はバッフルに衝突して水滴化。
- 4.発生した水滴を重力分離：ボウル内に入った空気は水分と空気に確実に分離し、水滴は下方へたまる。
- 5.独自の機構で壁面を冷却：独自の機構により断熱膨張し、壁面が冷却される。
- 6.入口空気と熱交換：断熱膨張により冷却された空気は入口空気と熱交換され、乾燥する。
- 7.ボウル内にたまった水滴はフロートにより器外へ排出
性能・試験情報
推奨最大流量
クールセパレータの推奨最大流量は上記のグラフ。必ず上記グラフ線以下の流量で使用する。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
【特長】
・差圧式により軽量、コンパクト化を実現します。
・さらに、電源が不要ですので手軽に乾燥空気が供給できます。
・流量、圧力の変動時も確実な除湿性能を発揮しますので、末端でのエア管理に最適です。
・フィルタ類を使用していないため目詰まりがありません。また、ドレンはオートドレントラップより自動的に排出します。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
