ＴＡＩＹＯ(太陽鉄工)

ナイロンチューブ N2シリーズ

カタログ

通常単価(税別): 6,826円

税込単価: 7,509円

通常出荷日：在庫品1日目当日出荷可能

【特長】・特殊ナイロン材料を使用し、耐圧力、耐食性、耐熱性に優れています。・最大100℃まで使用できま...

N2-10X8-20

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

N2-10X8-20の仕様・寸法情報

種類

ストレート

芯数(本)

材質

ナイロン

材質ナイロン

ナイロン11

最小曲げ半径(mm)

色

黒

使用温度範囲(空気時)(℃)

-40～100

使用流体

水 / 空気 / 一般作動油

使用圧力範囲(空気時)(MPa)

～1

外径 D(φ)

内径 d(φ)

カットサービス対応

なし

外径【区分】

～10

内径【区分】

～8

長さ M(m)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

項目	形式
項目	N2-4×2	N2-6×4	N2-8×6	N2-10×8	N2-12×9	N2-16×13
チューブ外径mm	φ4	φ6	φ8	φ10	φ12	φ16
チューブ内径mm	φ2	φ4	φ6	φ8	φ9	φ13
使用圧力範囲MPa	使用温度と最高使用圧力変化率のグラフより算出
最高使用圧力MPa at20℃ （空気の場合、最大1.0MPa）	5.0	3.0	2.0	1.6	2.0	1.6
最小曲げ半径	10	20	35	45	45	100
使用流体	空気・水・一般作動油
使用温度範囲	空気：-40～+100℃ 水：0～+70℃ 一般作動油：-40～+100℃ （但し、凍結なきこと）
材質	ナイロン11または12樹脂
チューブ色	黒
標準販売単位	20m
質量 g/m	11	17	23	29	51	70

注）水、一般作動油の場合、サージ圧を使用圧力範囲内になる様にご使用ください。

選定サポート情報

注文例

記号説明

1	チューブ（外径×内径）
2	チューブ長さm
	20	20m
	100	100m
3	チューブ色
	無記入	黒	B	青
	W	乳白	G	緑
	R	赤	Y	黄

性能・試験情報

使用温度と最高使用圧力変化率

算出例
   N2-16×13の60℃での最高使用圧力は
     20℃での最高使用圧力：1.6MPa（仕様表より）
     60℃での最高使用圧力変化率：50%（グラフより）
   従って、1.6MPa×50%=0.8MPaとなります。
注）使用流体が空気の場合は、算出結果が1MPaを越えた場合1MPaとなります。

チューブ長さと有効断面積

型番リスト

表示件数

型番

N2-10X8-20

最小曲げ半径

(mm)

外径 D

(φ)

内径 d

(φ)

カットサービス対応

外径【区分】

内径【区分】

最小発注数量

なし

～10

～8

1個

通常単価(税別) (税込単価)	通常出荷日

6,826円

( 7,509円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・特殊ナイロン材料を使用し、耐圧力、耐食性、耐熱性に優れています。
・最大100℃まで使用できます。
・軽量で柔軟性に優れます。
・広範囲の流体に使用できます。
【用途】
・一般空気圧装置。
・食品機械。
・各種組立機械。
・その他。

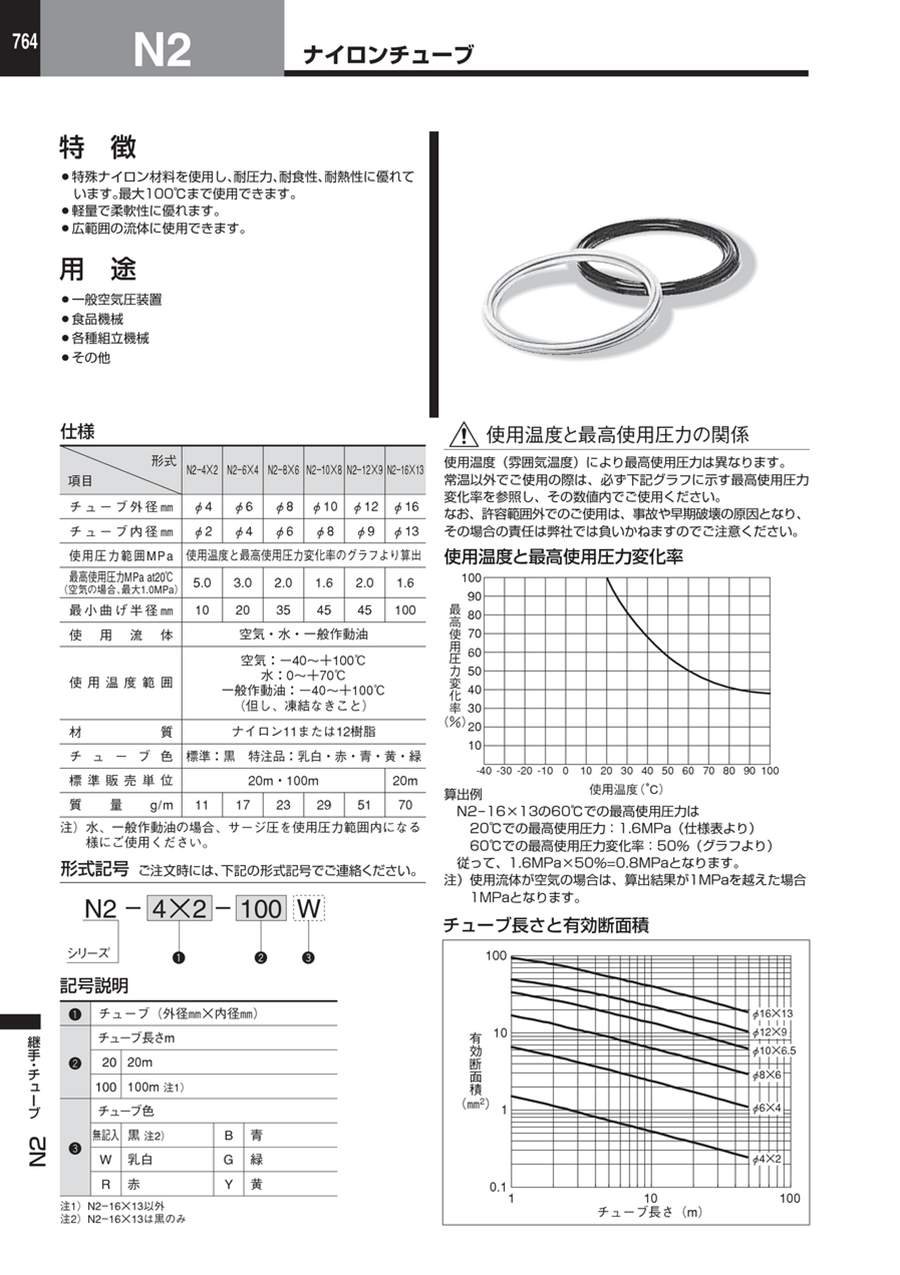

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ナイロンチューブ N2シリーズの型番N2-10X8-20のページです。型番N2-10X8-20に関する仕様情報を記載しております。
