トータルエアシステム 小型メカニカルバルブ MSシリーズ
- 通常単価(税別)
- 2,422円～10,864円
- 税込単価
- 2,664円～11,950円
電気機器のマイクロスイッチに相当し、機械的な検出または手動操作により動作する空気圧制御用小形3方弁です...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
MS-00-PP
Rc1/8接続（質量:110g）
※上記以外の型番についての情報はデジタルカタログをご参照ください。

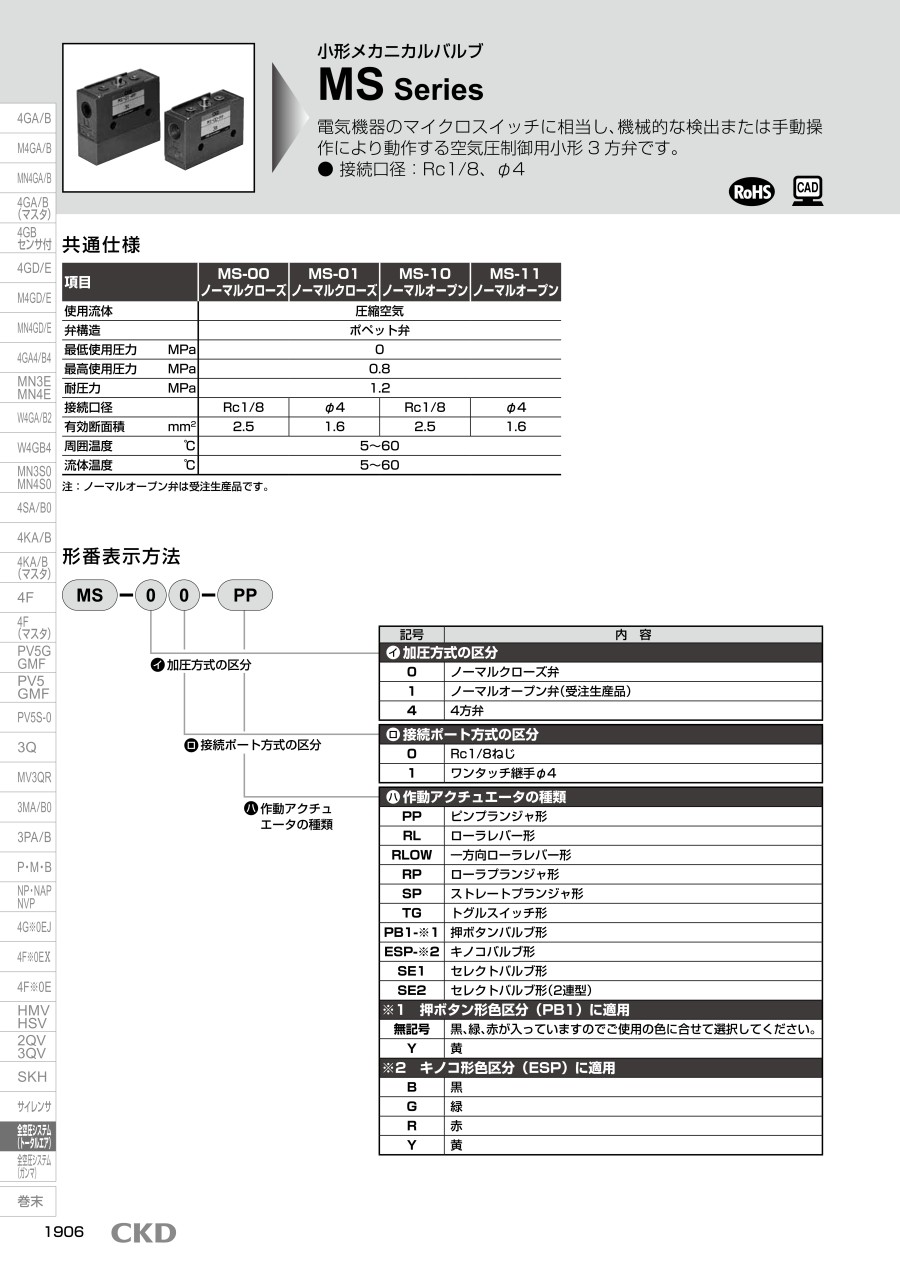

製品仕様
| 項目 | MS-00 ノーマルクローズ | MS-01 ノーマルクローズ | MS-10 ノーマルオープン | MS-11 ノーマルオープン |
|---|---|---|---|---|
| 使用流体 | 圧縮空気 | |||
| 弁構造 | ポペット弁 | |||
| 最低使用圧力 MPa | 0 | |||
| 最高使用圧力 MPa | 0.8 | |||
| 耐圧力 MPa | 1.2 | |||
| 接続口径 | Rc1/8 | φ4 | Rc1/8 | φ4 |
| 有効断面積 mm2 | 2.5 | 1.6 | 2.5 | 1.6 |
| 周囲温度 ℃ | 5～60 | |||
| 流体温度 ℃ | 5～60 | |||
内部構造
部品リスト
| 品番 | 部品 | 材質 |
|---|---|---|
| 1 | ボディ | 亜鉛合金 |
| 2 | スプール | ステンレス鋼 |
| 3 | スプリング | ステンレス鋼 |
| 4 | 弁 | ニトリルゴム |
| 5 | ガスケット | ニトリルゴム |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,288円 ( 4,717円 ) | 3日目 |
5,190円 ( 5,709円 ) | 在庫品1日目当日出荷可能 |
4,288円 ( 4,717円 ) | 3日目 |
4,288円 ( 4,717円 ) | 在庫品1日目当日出荷可能 |
4,074円 ( 4,481円 ) | 4日目 |
2,422円 ( 2,664円 ) | 在庫品1日目当日出荷可能 |
3,328円 ( 3,661円 ) | 在庫品1日目当日出荷可能 |
3,609円 ( 3,970円 ) | 在庫品1日目当日出荷可能 |
4,124円 ( 4,536円 ) | 4日目 |
4,407円 ( 4,848円 ) | 在庫品1日目当日出荷可能 |
3,608円 ( 3,969円 ) | 4日目 |
3,867円 ( 4,254円 ) | 3日目 |
5,262円 ( 5,788円 ) | 3日目 |
4,999円 ( 5,499円 ) | 5日目 |
4,998円 ( 5,498円 ) | 4日目 |
4,591円 ( 5,050円 ) | 4日目 |
3,509円 ( 3,860円 ) | 3日目 |
3,749円 ( 4,124円 ) | 在庫品1日目当日出荷可能 |
4,804円 ( 5,284円 ) | 4日目 |
5,530円 ( 6,083円 ) | 5日目 |
5,137円 ( 5,651円 ) | 4日目 |
4,591円 ( 5,050円 ) | 4日目 |
4,856円 ( 5,342円 ) | 4日目 |
5,937円 ( 6,531円 ) | 4日目 |
9,761円 ( 10,737円 ) | 在庫品1日目当日出荷可能 |
10,864円 ( 11,950円 ) | 4日目 |
詳細情報
基本情報
電気機器のマイクロスイッチに相当し、機械的な検出または手動操作により動作する空気圧制御用小形3方弁です。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
