メカニカル部品技術窓口
トータルエアシステム 中形メカニカルバルブ MMシリーズ
- 通常単価(税別)
- 11,204円～12,588円
- 税込単価
- 12,324円～13,847円
通常出荷日：3日目～7日目
電気機器の小形リミットスイッチに相当し、機械的な検出により動作する空気圧制御用中形3方弁です。※本シリ...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
MM-00-RAA
Rc1/8接続（質量:350g）
MM-00-RAB
Rc1/8接続（質量:320g）

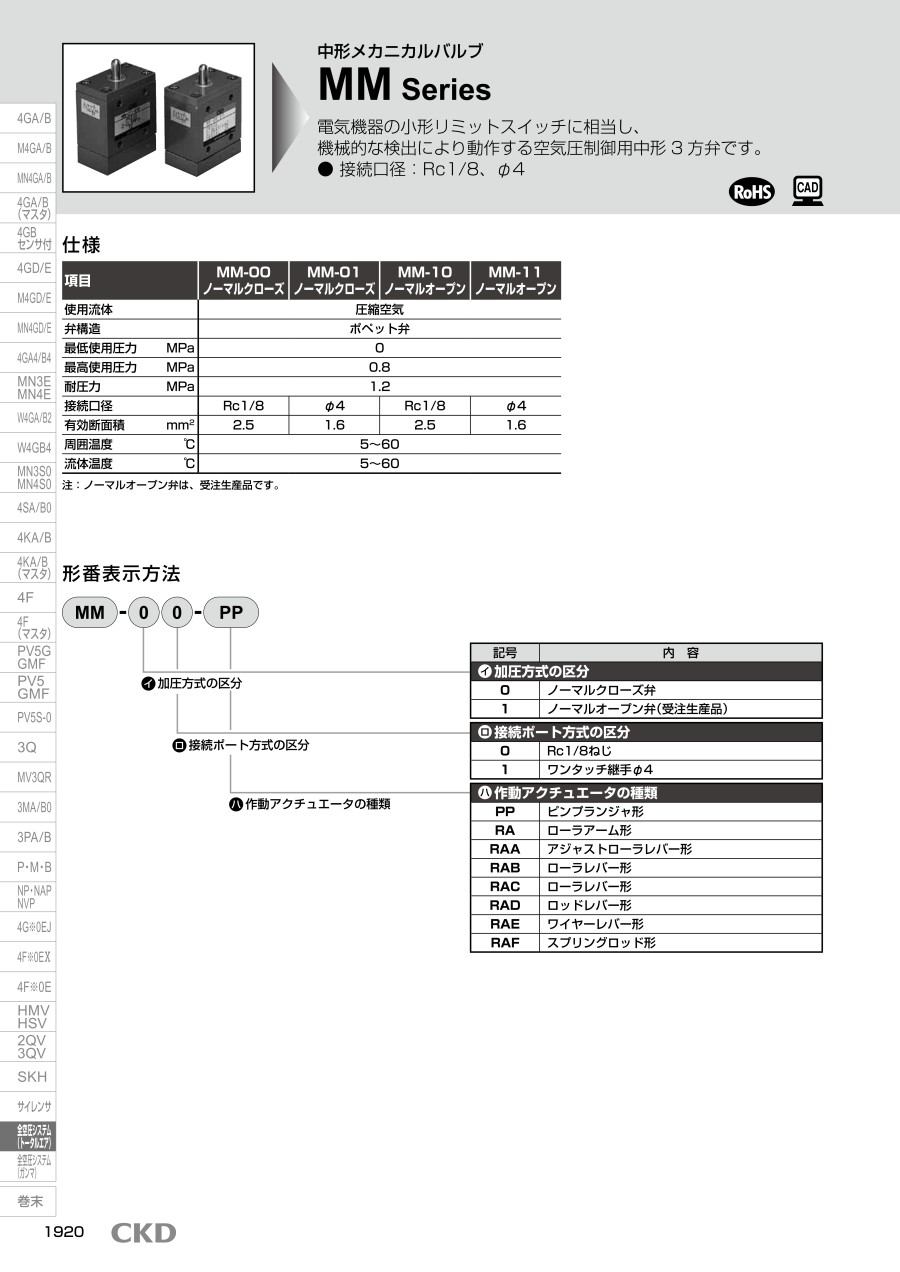

製品仕様
| 項目 | MM-00 ノーマルクローズ | MM-01 ノーマルクローズ |
|---|---|---|
| 使用流体 | 圧縮空気 | |
| 弁構造 | ポペット弁 | |
| 最低使用圧力 MPa | 0 | |
| 最高使用圧力 MPa | 0.8 | |
| 耐圧力 MPa | 1.2 | |
| 接続口径 | Rc1/8 | φ4 |
| 有効断面積 mm2 | 2.5 | 1.6 |
| 周囲温度 ℃ | 5～60 | |
| 流体温度 ℃ | 5～60 | |
内部構造
部品リスト
| 品番 | 部品 | 材質 |
|---|---|---|
| 1 | ボディ | アルミニウム合金 |
| 2 | スプール | ステンレス鋼 |
| 3 | スプリング | ステンレス鋼 |
| 4 | 弁 | ニトリルゴム |
| 5 | ガスケット | ニトリルゴム |
詳細情報
基本情報
電気機器の小形リミットスイッチに相当し、機械的な検出により動作する空気圧制御用中形3方弁です。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・接続口径：Rc1/8、φ4。
