3ポート弁 クイックバルブ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,435円～1,824円
- 税込単価
- 1,579円～2,006円
【特長】・ストレート流路で大きな有効断面積。・難燃性樹脂を標準で採用（UL94...
詳細情報を確認する
未確定：候補が19型番あります。
商品情報
ストレート流路で大きな断面積｡難燃性樹脂を標準で採用
3QVの外観
3QVのJIS記号
| 項目 | 3QV | |
|---|---|---|
| 使用流体 | 空気 | |
| 最高使用圧力 | MPa | 1.0 |
| 最低使用圧力 | kPa | −100（注1） |
| 耐圧力 | MPa | 1.5 |
| 流体温度 | ℃ | 0～60 |
| 周囲温度 | ℃ | 0～60 |
| 切替角度 | ° | 90 |
| 使用チューブ | ソフトナイロンチューブ（チューブF−15※※） ウレタンチューブ（チューブU−95※※、NU-※※） | |
| 取付姿勢 | 任意 | |
仕様
注1 : ウレタンチューブ（U−95※※、NU−※※）にて真空で使用する際はインサートリングを使用。
注2 : 潤滑剤を使用しているので、禁油処理仕様は製作できない。

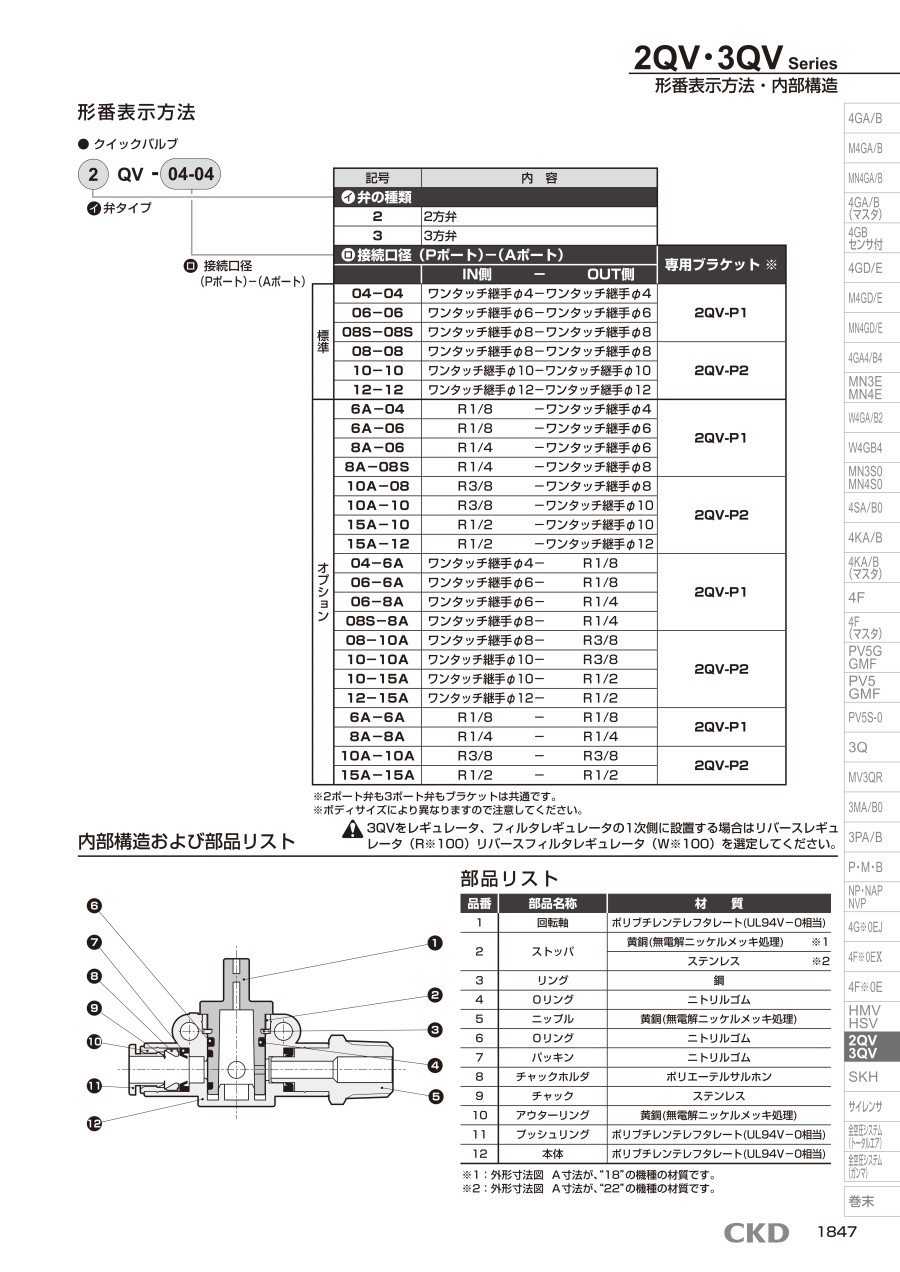

内部構造
3ポート弁（3QVシリーズ）の使用例
エアシリンダ回路の残圧排出弁に
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | 回転軸 | ポリブチレンテレフタレート(UL94V−0相当) |
| 2 | ストッパ | 黄銅(無電解ニッケルメッキ処理) ※1 |
| ステンレス ※2 | ||
| 3 | リング | 鋼 |
| 4 | Oリング | ニトリルゴム |
| 5 | ニップル | 黄銅(無電解ニッケルメッキ処理) |
| 6 | Oリング | ニトリルゴム |
| 7 | パッキン | ニトリルゴム |
| 8 | チャックホルダ | ポリエーテルイシド |
| 9 | チャック | ステンレス |
| 10 | アウターリング | 黄銅(無電解ニッケルメッキ処理) |
| 11 | プッシュリング | ポリブチレンテレフタレート(UL94V−0相当) |
| 12 | 本体 | ポリブチレンテレフタレート(UL94V−0相当) |
部品リスト
- ※ 1 : 外形寸法図 A寸法が、“18”の機種の材質。
- ※ 2 : 外形寸法図 A寸法が、“22”の機種の材質。
3ポート弁（3QVシリーズ）の作動説明
閉状態
開状態
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,622円 ( 1,784円 ) | 在庫品1日目当日出荷可能 |
1,435円 ( 1,579円 ) | 3日目 |
1,525円 ( 1,678円 ) | 3日目 |
1,478円 ( 1,626円 ) | 4日目 |
1,643円 ( 1,807円 ) | 在庫品1日目当日出荷可能 |
1,643円 ( 1,807円 ) | 4日目 |
1,733円 ( 1,906円 ) | 在庫品1日目当日出荷可能 |
1,626円 ( 1,789円 ) | 4日目 |
1,598円 ( 1,758円 ) | 3日目 |
1,635円 ( 1,799円 ) | 4日目 |
1,626円 ( 1,789円 ) | 4日目 |
1,626円 ( 1,789円 ) | 4日目 |
1,746円 ( 1,921円 ) | 4日目 |
1,537円 ( 1,691円 ) | 在庫品1日目当日出荷可能 |
1,807円 ( 1,988円 ) | 4日目 |
1,746円 ( 1,921円 ) | 4日目 |
1,643円 ( 1,807円 ) | 4日目 |
1,824円 ( 2,006円 ) | 4日目 |
1,643円 ( 1,807円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ストレート流路で大きな有効断面積。
・難燃性樹脂を標準で採用（UL94規格V-0相当）。
・オプションのブラケットでマニホールドが可能。
・2ポート弁、3ポート弁をラインナップ。
【用途】
・機器への空気圧入力を開閉する際に。
・ハンドバルブとして使用可能。
商品担当おすすめ
3ポート弁 クイックバルブのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qマニホールド設置した際に、手動操作が行いにくいのですが。
A
省スペース優先でマニホールド設置される場合は、手動での操作が若干行いにくくなります。
つまみ上部の“−”を使用してドライバ等で操作することをおすすめします。
つまみ上部の“−”を使用してドライバ等で操作することをおすすめします。
Q真空で使用できますか？
A
使用可能です。ウレタンチューブ（U-95□□、NU-□□）にて真空で使用する際はインサートリングを使用してください。
