MEPAC 平行開閉チャック マイクロタイプ
- 通常単価(税別)
- 18,841円～18,893円
- 税込単価
- 20,725円～20,782円
【特長】・厚さわずか10mm、質量20g・女性の小指のように小さな〔超小型〕2本爪平行開閉チャックです...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

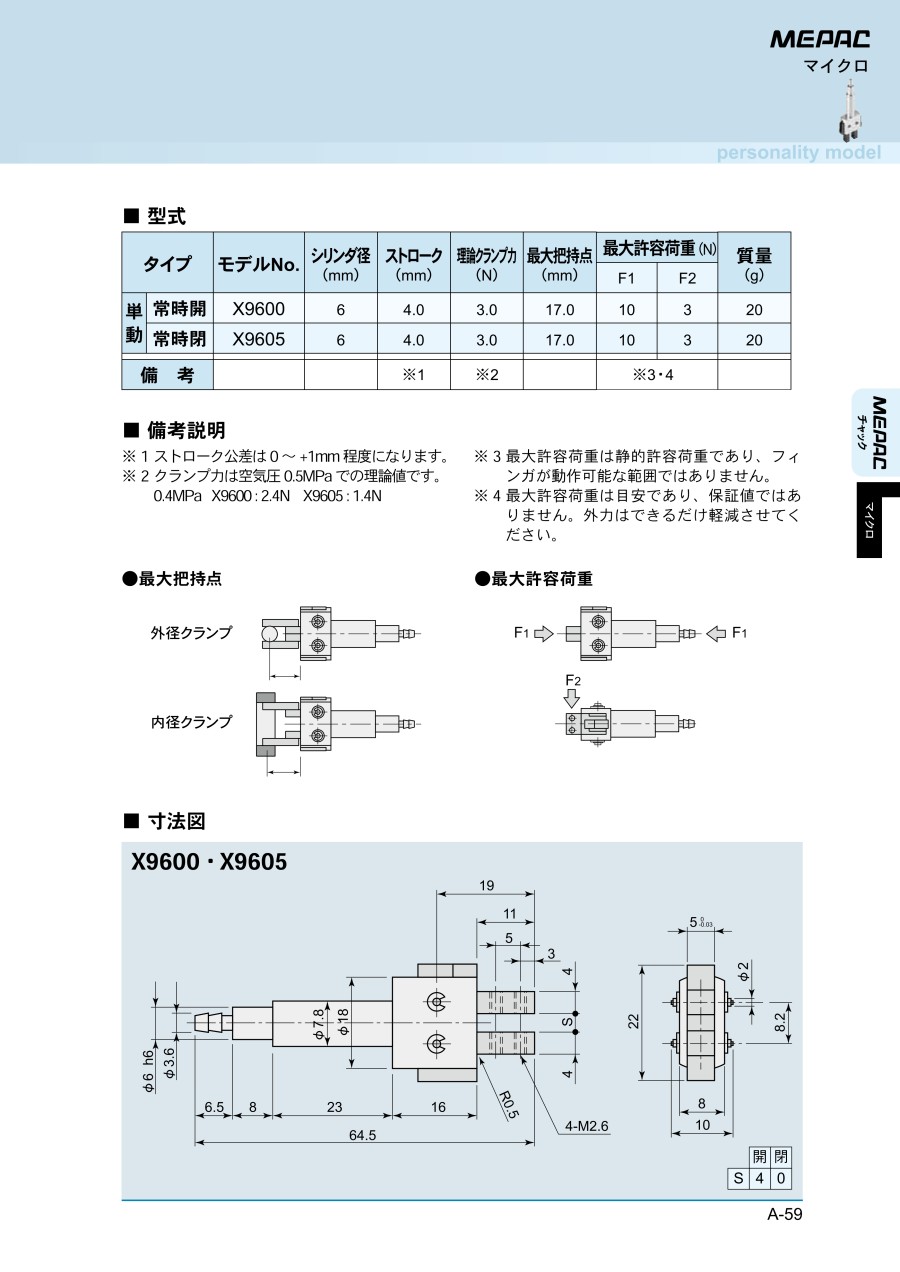

外形図
製品仕様
| 動作方式 | 単動型／平行開閉 |
|---|---|
| 使用流体 | 清浄空気（ろ過済み圧縮空気） |
| 使用圧力範囲 | 0.4～0.5MPa |
| 周囲温度 | 5～50℃ |
| 潤滑 | 無給油またはタービン油JIS♯90相当 |
| 配管接続口 | φ4×φ2.5チューブ用継手付 |
| 使用頻度 | 40CPM（max） |
| 繰返し位置精度 | ±0.05mm |
規格表
| タイプ | モデルNo. | シリンダ径 （mm） | ストローク （mm） | 理論クランプ力 （N） | 最大把持点 （mm） | 最大許容荷重（N） | 質量 （g） | センサ 取付数 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| F1 | F2 | |||||||||
| 単動 | 常時開 | X9660-NO | 12 | 6 | 20.5 | 19.0 | 23 | 13 | 75（127） | 2 |
| X9661-NO | 14 | 8 | 24.5 | 22.5 | 30 | 20 | 120（172） | 2 | ||
| X9662-NO | 16 | 10 | 34.0 | 28.0 | 37 | 27 | 170（222） | 2 | ||
| X9663-NO | 20 | 12 | 52.5 | 36.0 | 40 | 33 | 260（312） | 2 | ||
| X9664-NO | 25 | 16 | 87.5 | 46.0 | 60 | 40 | 480（532） | 2 | ||
| 常時閉 | X9660-NC | 12 | 6 | 15.5 | 19.0 | 23 | 13 | 75（127） | 2 | |
| X9661-NC | 14 | 8 | 20.0 | 22.5 | 30 | 20 | 120（172） | 2 | ||
| X9662-NC | 16 | 10 | 28.0 | 28.0 | 37 | 27 | 170（222） | 2 | ||
| X9663-NC | 20 | 12 | 49.0 | 36.0 | 40 | 33 | 260（312） | 2 | ||
| X9664-NC | 25 | 16 | 81.0 | 46.0 | 60 | 40 | 480（532） | 2 | ||
| 復 動 | X9660-DO | 12 | 6 | 20.5 | 19.0 | 23 | 13 | 75（127） | 2 | |
| X9661-DO | 14 | 8 | 24.5 | 22.5 | 30 | 20 | 120（172） | 2 | ||
| X9662-DO | 16 | 10 | 34.0 | 28.0 | 37 | 27 | 170（222） | 2 | ||
| X9663-DO | 20 | 12 | 52.5 | 36.0 | 40 | 33 | 260（312） | 2 | ||
| X9664-DO | 25 | 16 | 87.5 | 46.0 | 60 | 40 | 480（532） | 2 | ||
最大把持点
最大許容荷重
※ 1ストローク公差は0 ～ +1mm 程度になります。
※ 2クランプ力は空気圧0.5MPa での理論値です。
0.4MPa X9600 : 2.4N X9605 : 1.4N
※ 3最大許容荷重は静的許容荷重であり、フィンガが動作可能な範囲ではありません。
※ 4最大許容荷重は目安であり、保証値ではありません。外力はできるだけ軽減させてください。
使用例
商品特長詳細
微少ワークの供給を要求するFA 機器のための超デリケートな指先として、MEG の設計・製作技術の総力を結集して開発した注目のマイクロMEPAC です。
ピンセットのようにデリケートに
極小にして偏平。小ささを極めました
ワークに対してつねにチャックの当たり面が一定になる理想の平行開閉モーションですから、
じつに安定。
デリケートにして確実クランプを実現しました。
優れた製造技術があって初めて可能にした超偏平形状。
狭いピッチに配列できるため、省スペースで使用することが可能になります。
高速化に強く、取り扱いも容易
しかも、チャックボディをバーブ継手と一体にした設計ですから配管作業は簡単に行なえます。
開閉動作
単動
常時開（NO）は、ポートからエアを入れるとピストンが大ピストンを押しアクションレバーが旋回し【閉】にします。
常時閉（NC）は、ポートからエアを入れると小ピストンがアクションレバーを旋回させ【開】にします。
機構図
詳細情報
基本情報
【特長】
・厚さわずか10mm、質量20g
・女性の小指のように小さな〔超小型〕2本爪平行開閉チャックです
・ピンセットのようにデリケートに
・高速化に強く、取り扱いも容易です
・極小にして偏平。小ささを極めました
