MEPAC エコタイプ X9608B
- 通常単価(税別)
- 12,625円～14,954円
- 税込単価
- 13,888円～16,449円
【特長】・小さくてもしっかり掴む極小チャックです。・1つのボディで豊富な把持仕様。爪の取り付け場所によ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

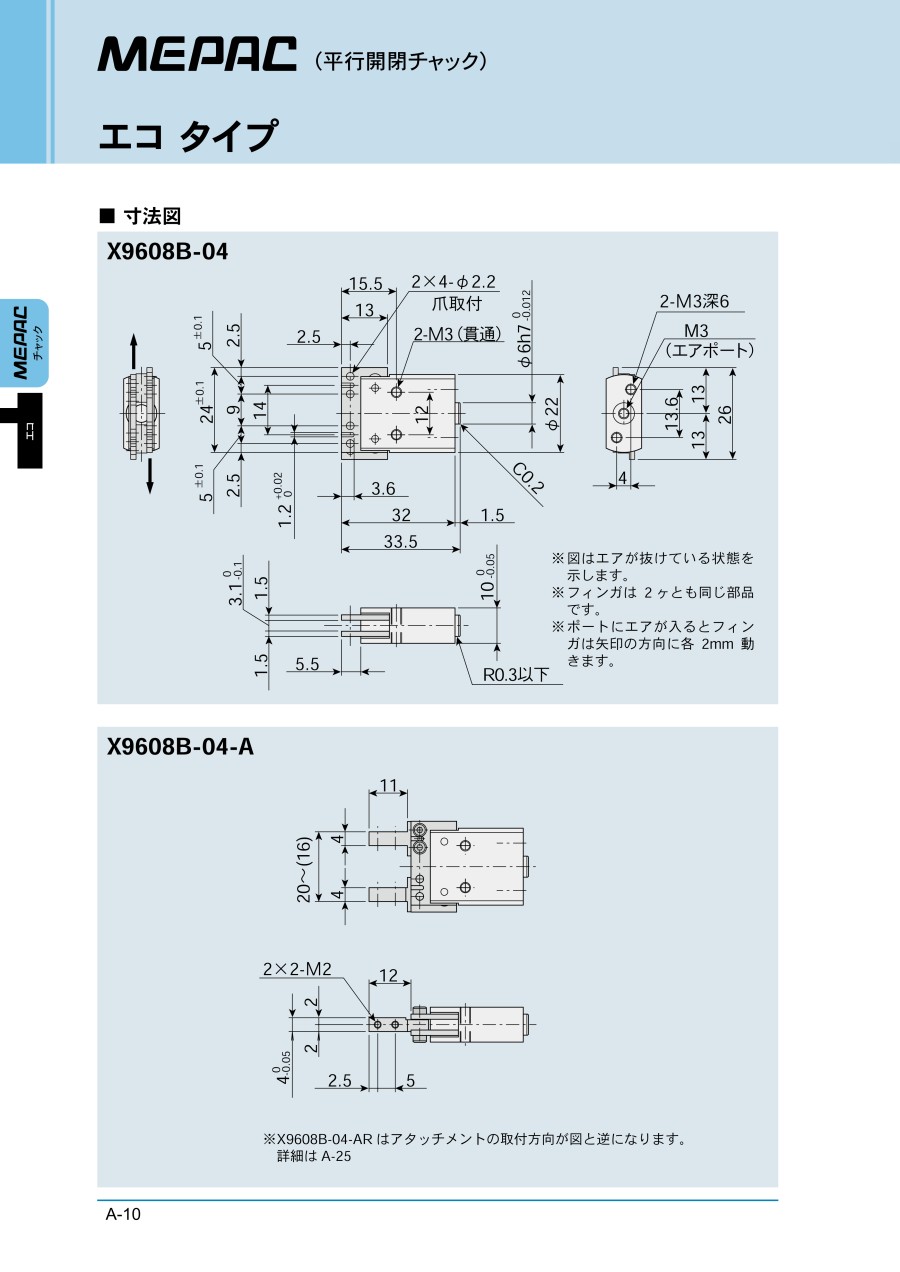

外形図
X9608B-04
※図はエアが抜けている状態を示します。
※フィンガは2 ヶとも同じ部品です。
※ポートにエアが入るとフィンガは矢印の方向に各2mm動きます。
X9608B-04-A
※X9608B-04-AR はアタッチメントの取付方向が図と逆になります。
製品仕様
| 動作方式 | 単動型／平行開閉 |
|---|---|
| 使用流体 | 清浄空気（ろ過済み圧縮空気） |
| 使用圧力範囲 | 0.3～0.5MPa |
| 周囲温度 | 5～50℃ |
| 潤滑 | リチウム系グリス |
| 配管接続口 | M3×0.5、M5×0.8 |
| 使用頻度 | 180CPM（max） |
| 繰返し位置精度 | ±0.01mm |
| ストローク公差 | 0～+0.3mm |
規格表
| タイプ | モデルNo. | ストローク （mm） | 実効クランプ力（N） | 最大許容荷重（N） | 質量 （g） | ||
|---|---|---|---|---|---|---|---|
| エア | バネ | F1 | F2 | ||||
| 単動 | X9608B-04 | 4 | 4.2 | 1 | 5 | 2.5 | 18（24） |
※ 2.最大許容荷重は静的許容荷重であり、フィンガが動作可能な範囲ではありません。
※ 3.最大許容荷重は目安であり保証値ではありません。外力はできるだけ軽減させてください。
※ 4.最大許容荷重の方向は右図のとおり。
※ 5.アタッチメント質量はX9608B用6g（1 セット）。
※ 6.質量（ ）はアタッチメント付の場合です。
商品特長詳細
極小サイズでありながらワイドストロークに対応したコンパクトモデルであり、従来の単動ではなし得なかったNO, NC の機構の共通化を実現しました。
またスプリングクランプも可能であります。
生産現場の省スペース・省エネに貢献するエコノミーなチャックです。
エコメカタイプは内蔵スプリングによる常時把持式。
把持解除を外部から駆動させるモデルであり、エア配管が困難な場所で確実なハンドリングを実現します。
独自ローラガイド機構
爪の位置ズレ防止
ローラ間の距離を長くとり、スムーズな動作で確実なチャッキング。
フィンガ部に基準溝付。爪の位置再現性の向上、爪の位置ズレ防止に利用できます。
- 1つのボディで豊富な把持仕様
外形把持＆内径把持の両用ができます。エアクランプ＆バネクランプの両用ができます。 - 環境にやさしい「省エネルギー」
単動型なので戻し工程はエア不要。エア消費量の低減ができます。 - 装置の省スペース化
単動型構造の採用で戻り工程のエア配管スペースを必要とせず、コンパクトなハンドリングを実現します。
性能・試験情報
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,625円 ( 13,888円 ) | 在庫品1日目当日出荷可能 |
14,734円 ( 16,207円 ) | 7日目 |
14,954円 ( 16,449円 ) | 7日目 |
詳細情報
基本情報
【特長】
・小さくてもしっかり掴む極小チャックです。
・1つのボディで豊富な把持仕様。爪の取り付け場所により、外径把持、内径把持可能です。
