ＣＫＤ

SSD用金具二山クレビス用ピン

カタログ

通常単価(税別): 751円

税込単価: 826円

通常出荷日：6日目

二山クレビス（CB2）用のピン。【特長】・材質：鋼（亜鉛クロメート処理）。【用途】・二山クレビス（CB...

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

SSD-P2-32

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

SSD-P2-32の仕様・寸法情報

種類

ピン

適用シリンダシリーズ

SSD

支持形式

二山クレビス用ピン

適用チューブ内径（mm）

32､40

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

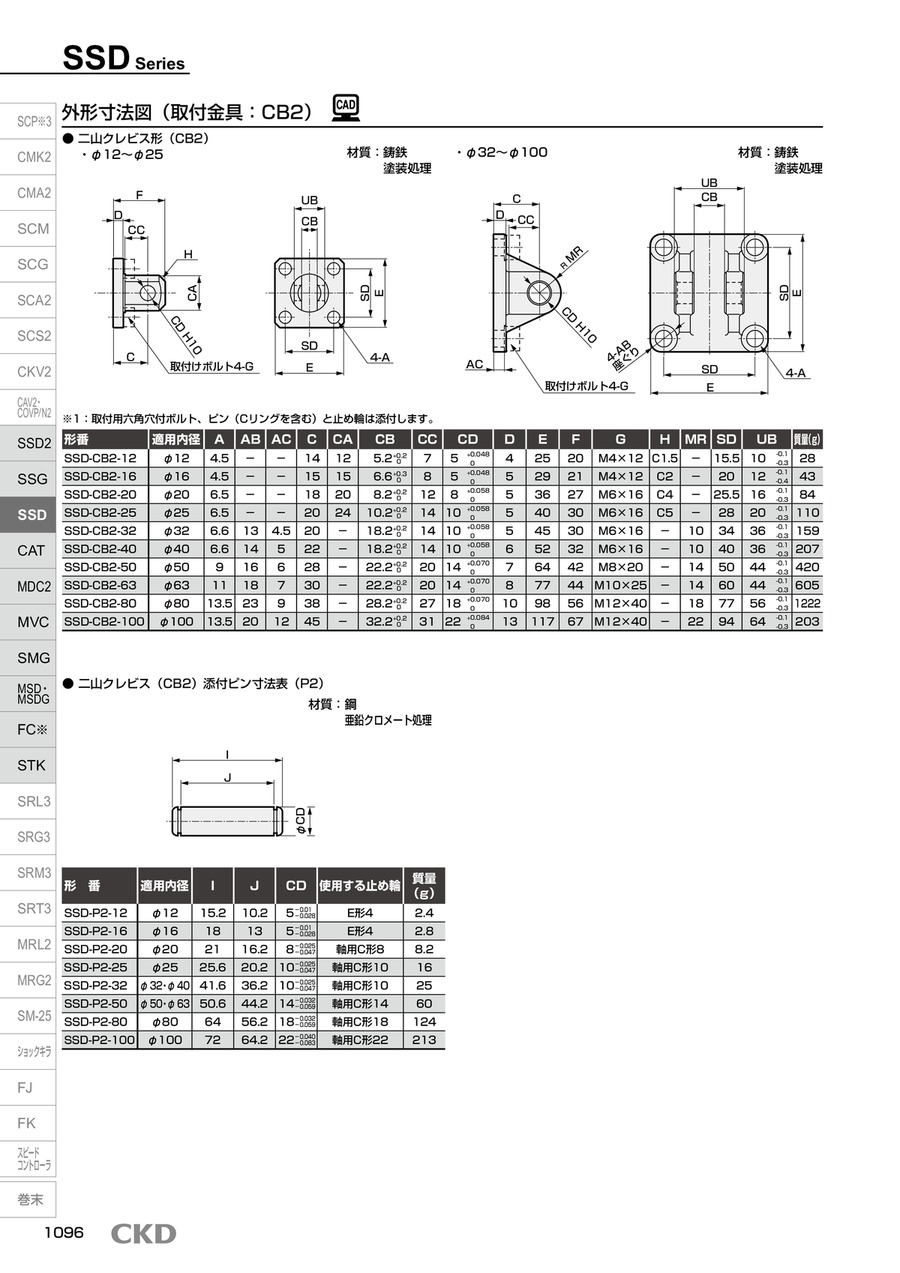

SSD用金具二山クレビス（CB2）用ピンの外形寸法図

外形寸法図

・材質：鋼（亜鉛クロメート処理）

形番	適用内径	I	J	CD	使用する止め輪	質量（g）
SSD-P2-12	φ12	15.2	10.2	5（-0.028～-0.01）	E形4	2.4
SSD-P2-16	φ16	18	13	5（-0.028～-0.01）	E形4	2.8
SSD-P2-20	φ20	21	16.2	8（-0.047～-0.025）	軸用C形8	8.2
SSD-P2-25	φ25	25.6	20.2	10（-0.047～-0.025）	軸用C形10	16
SSD-P2-32	φ32・φ40	41.6	36.2	10（-0.047～-0.025）	軸用C形10	25
SSD-P2-100	φ100	72	64.2	22（-0.083～-0.040）	軸用C形22	213

型番リスト

表示件数

型番

SSD-P2-32

適用チューブ内径（mm）	最小発注数量

32､40

1個

通常単価(税別) (税込単価)	通常出荷日

751円

( 826円 )

6日目

詳細情報

基本情報

基本情報

二山クレビス（CB2）用のピン。
【特長】
・材質：鋼（亜鉛クロメート処理）。
【用途】
・二山クレビス（CB2）用。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

■CKD商品選定ページはこちら

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ＣＫＤ
省スペース形スーパーコンパクトシリンダ SSD2シリーズ
本商品を使用するシリンダ（本体）となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SSD用金具二山クレビス用ピンの型番SSD-P2-32のページです。型番SSD-P2-32に関する仕様情報を記載しております。

SSD用金具二山クレビス用ピンのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q二山クレビス（CB2）にピンは添付してきますか？

二山クレビス（CB2）にピンは添付されます。
