SCG・JSG用金具 トラニオン形第2ブラケット
- 通常単価(税別)
- 5,386円～9,608円
- 税込単価
- 5,925円～10,569円
通常出荷日：5日目～8日目
シリンダに取付ける取付金具。【特長】・シリンダSCG、JSGシリーズ用。・材質：鋳鉄（塗装処理）。【用...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
SCG、JSG用金具 トラニオン形第2ブラケット（B4）の仕様

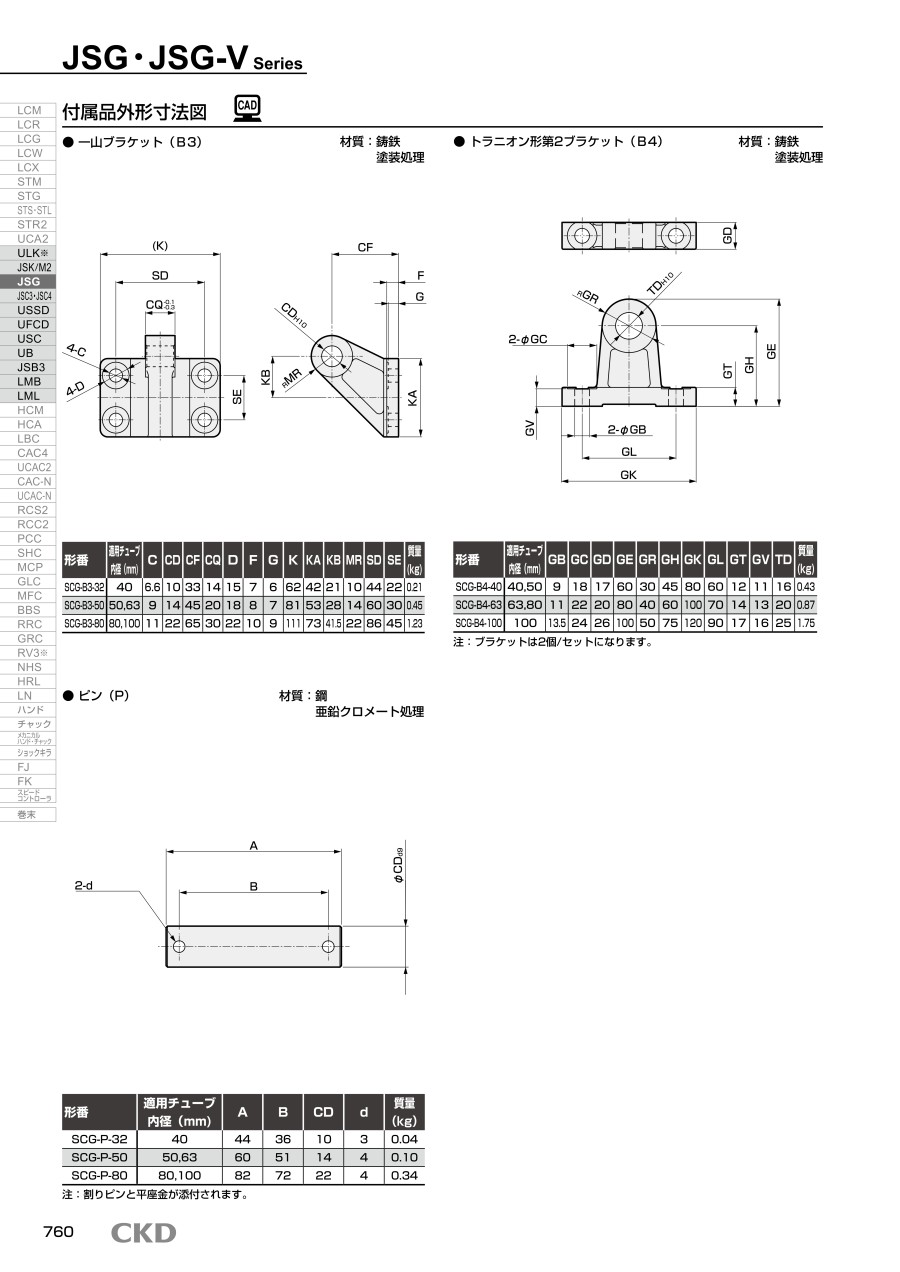

外形図
| 形番 | 適用チューブ内径 （mm） | GB | GC | GD | GE | GF | GH | GK | GL | GT | GV | TD | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCG-B4-40 | 40,50 | 9 | 18 | 17 | 60 | 30 | 45 | 80 | 60 | 12 | 11 | 16 | 0.43 |
| SCG-B4-63 | 63,80 | 11 | 22 | 20 | 80 | 40 | 60 | 100 | 70 | 14 | 13 | 20 | 0.87 |
| SCG-B4-100 | 100 | 13.5 | 24 | 26 | 100 | 50 | 75 | 120 | 90 | 17 | 16 | 25 | 1.75 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,386円 ( 5,925円 ) | 8日目 |
7,570円 ( 8,327円 ) | 5日目 |
9,608円 ( 10,569円 ) | 5日目 |
詳細情報
基本情報
シリンダに取付ける取付金具。
【特長】
・シリンダSCG、JSGシリーズ用。
・材質：鋳鉄（塗装処理）。
【用途】
・トラニオン形第2ブラケットとして。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
■CKD商品選定ページはこちら
カタログ
商品担当おすすめ
SCG・JSG用金具 トラニオン形第2ブラケットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qシリンダ固定の際の注意事項を教えて下さい。
A
負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
