シリンダスイッチ Rシリーズ
- 通常単価(税別)
- 1,632円～4,785円
- 税込単価
- 1,795円～5,264円
通常出荷日：在庫品1日目～12日目一部当日出荷可能
【特長】・適用シリンダはGLC・HCA・MFC・SHCです。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

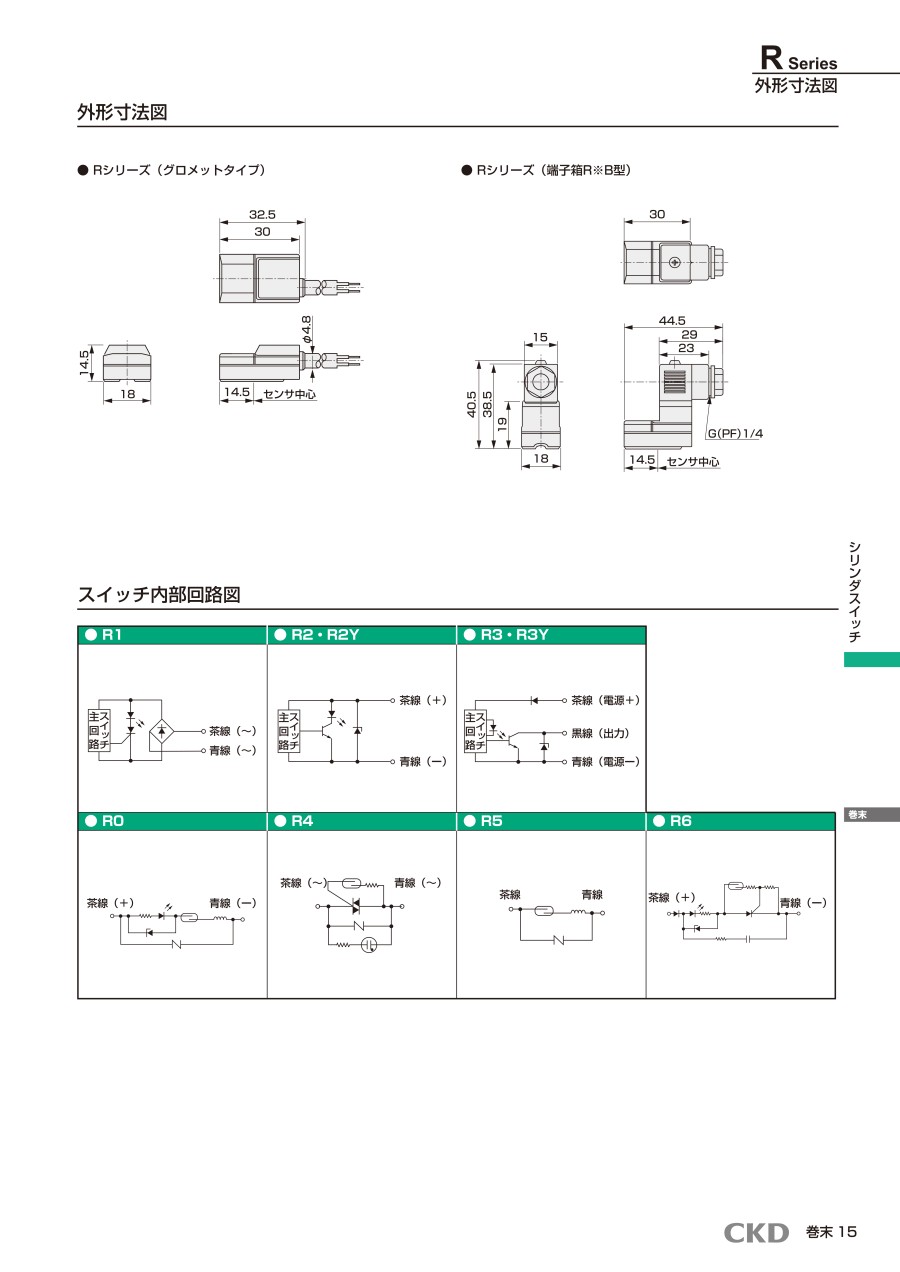

外形図
製品仕様
| 項目 | 無接点2線式 | 無接点3線式 | |||
|---|---|---|---|---|---|
| R1・R1K | R2・R2K | R2Y・R2YK（2色表示式） | R3・R3K | R3Y・R3YK（2色表示式） | |
| 用途 | プログラマブルコントローラ、 リレー、小形電磁弁 | プログラマブルコントローラ専用 | プログラマブルコントローラ、リレー、IC回路、電磁弁用 | ||
| 出力方式 | - | NPN出力 | |||
| 電源電圧 | - | - | DC4.5～28V | ||
| 負荷電圧 | AC85～265V | DC10～30V | DC30V以下 | DC30V以下 | |
| 負荷電流 | 5～100mA | 5～30mA | 200mA以下 | 100mA以下 | |
| 消費電流 | - | - | DC24Vにて（ON時） | ||
| 10mA以下 | 16mA以下 | ||||
| 内部降下電圧 | 負荷電圧の10%以下 | 4V以下 | 150mAにて0.5V以下 | 0.5V以下 | |
| 表示灯 | 赤色LED（ON時点灯） | 赤色/緑色LED（ON時点灯） | 赤色LED（ON時点灯） | 赤色/緑色LED（ON時点灯） | |
| 漏れ電流 | AC100Vにて1mA以下 AC200Vにて2mA以下 | 1mA以下 | 10μA以下 | ||
| リード線長さ | 1m（耐油性ビニルキャブタイヤコード2芯0.3mm2） | 1m（耐油性ビニルキャブタイヤコード3芯0.2mm2） | |||
| 耐衝撃 | 980m/s2 | ||||
| 絶縁抵抗 | DC500Vメガーにて20MΩ以上 | ||||
| 耐電圧 | AC1500V、1分間印加にて 異常なきこと | AC1000V1分間印加にて異常なきこと | |||
| 周囲温度 | -10～+60℃ | ||||
| 保護構造 | グロメットタイプはIEC規格IP67、JIS C0920（防浸形）、耐油 | ||||
| オプション | 端子箱付R※A（IP64）、端子箱付R※B（防水性なし） | ||||
| 質量 | 1m:42g 3m:100g 5m:158g | 1m:56g 3m:114g 5m:172g | 1m:42g 3m:100g 5m:158g | 1m:56g 3m:114g 5m:172g | |
| 項目 | 有接点2線式 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| R0 | R4 | R5 | R6 | ||||||
| 用途 | リレー、 プログラマブルコントローラ用 | 高容量リレー、電磁弁用 | プログラマブルコントローラ、リレー、 IC回路（表示灯なし）、直列接続用 | プログラマブルコントローラ専用 （DC自己保持機能付） | |||||
| 電源電圧 | - | - | - | - | |||||
| 負荷電圧 | DC12/24V | AC110V | AC220V | AC110V | AC220V | DC5/12/24V | AC110V | AC220V | DC24V±10% |
| 負荷電流 | 5～50mA | 7～20mA | 7～10mA | 20～200mA | 10～200mA | 50mA以下 | 20mA以下 | 10mA以下 | 5～50mA |
| 消費電流 | - | - | - | - | |||||
| 内部降下電圧 | 3.0V以下 | 2V以下 | 0.5V以下（注1） | 5V以下 | |||||
| 表示灯 | 赤色LED（ON時点灯） | ネオンランプOFF （OFF時点灯） | なし | 赤色LED（ON時点灯） | |||||
| 漏れ電流 | 0mA | 1mA以下 | 0mA | 0.1mA以下 | |||||
| リード線長さ | 1m（耐油性ビニルキャブタイヤコード2芯0.3mm2） | ||||||||
| 耐衝撃 | 294m/s2 | ||||||||
| 絶縁抵抗 | DC500Vメガーにて20MΩ以上 | ||||||||
| 耐電圧 | AC1500V、1分間印加にて異常なきこと | ||||||||
| 周囲温度 | -10～+60℃ | ||||||||
| 保護構造 | グロメットタイプはIEC規格IP67、JIS C0920（防浸形）、耐油 | ||||||||
| 接点保護回路 注2 | 有 | 無 | |||||||
| オプション | 端子箱付R※A（IP64）、端子箱付R※B（防水性なし） | ||||||||
| 質量 | 1m:42g 3m:100g 5m:158g | ||||||||
注1:内部抵抗10Ω以下
注2:接点保護対策についてはデジタルカタログ巻頭80ページを参照してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,632円 ( 1,795円 ) | 在庫品1日目当日出荷可能 |
3,998円 ( 4,398円 ) | 6日目 |
3,518円 ( 3,870円 ) | 在庫品1日目当日出荷可能 |
3,518円 ( 3,870円 ) | 在庫品1日目当日出荷可能 |
3,860円 ( 4,246円 ) | 4日目 |
4,478円 ( 4,926円 ) | 4日目 |
4,503円 ( 4,953円 ) | 5日目 |
4,063円 ( 4,469円 ) | 在庫品1日目当日出荷可能 |
4,422円 ( 4,864円 ) | 5日目 |
4,785円 ( 5,264円 ) | 5日目 |
3,092円 ( 3,401円 ) | 在庫品1日目当日出荷可能 |
2,533円 ( 2,786円 ) | 4日目 |
2,839円 ( 3,123円 ) | 5日目 |
3,200円 ( 3,520円 ) | 4日目 |
3,567円 ( 3,924円 ) | 4日目 |
3,909円 ( 4,300円 ) | 4日目 |
2,304円 ( 2,534円 ) | 5日目 |
2,447円 ( 2,692円 ) | 12日目 |
詳細情報
基本情報
【特長】・適用シリンダはGLC・HCA・MFC・SHCです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
