高剛性十字動ホルダ(F504/FJ504)
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 34,410円～41,470円
- 税込単価
- 37,851円～45,617円
各種アダプタを保持、固定しYZ軸の微調整ができる精密十字動ホルダ。【特長】・F...
詳細情報を確認する- 種類
- 十字動ホルダ
- 微動方式
- 送りねじ P=0.25
- 調整軸
- YZ軸
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品情報

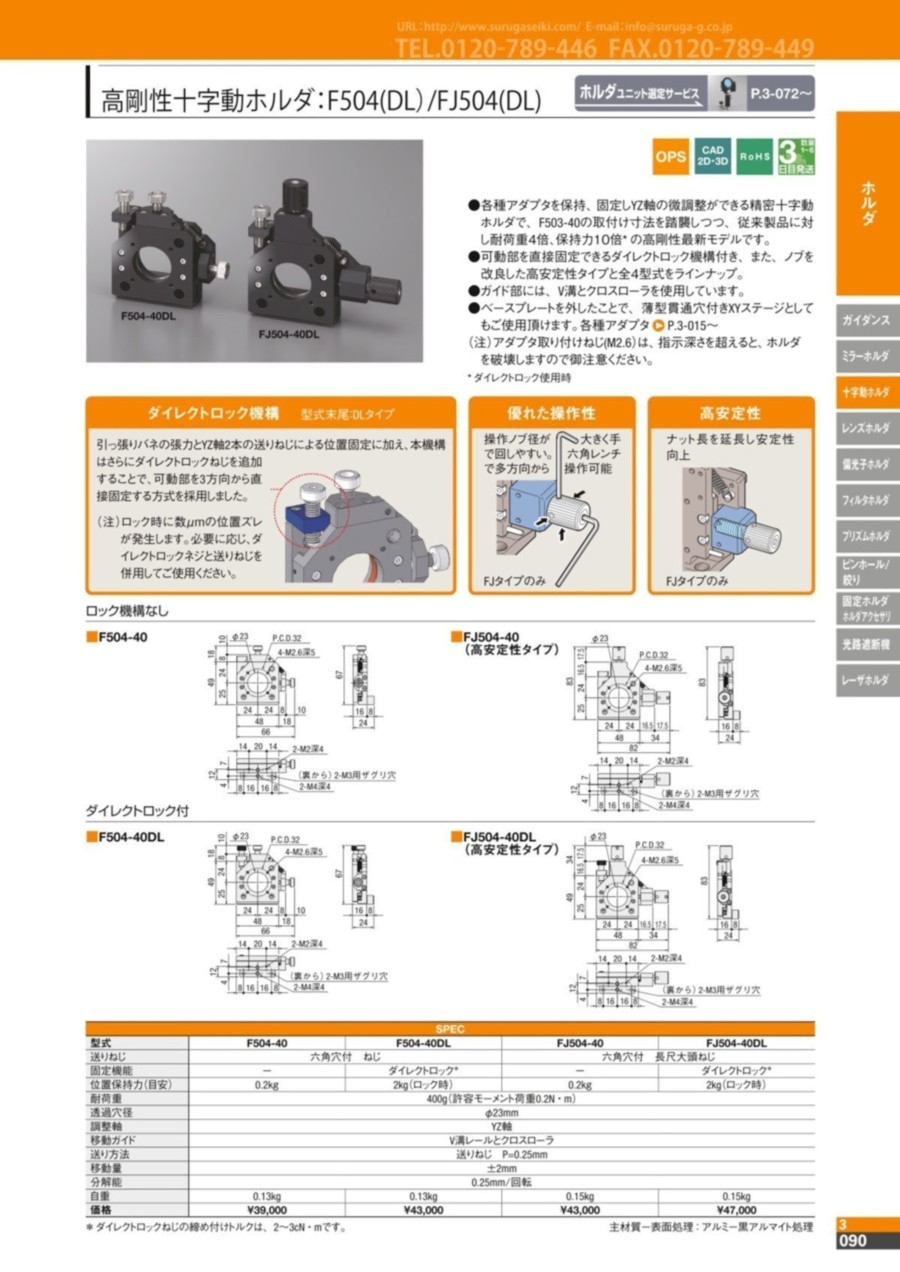

高剛性十字動ホルダ F504（DL）／FJ504（DL）の仕様
高剛性十字動ホルダの外観
ダイレクトロック機構 型式末尾：DLタイプ
引っ張りバネの張力とYZ軸2本の送りねじによる位置固定に加え、本機構はさらにダイレクトロックねじを追加することで、可動部を3方向から直接固定する方式を採用。
※ロック時に数μmの位置ズレが発生します。必要に応じ、ダイレクトロックネジと送りねじを併用してご使用ください。
優れた操作性
操作ノブ径が大きく手で回しやすい。
六角レンチで多方向から操作可能。
FJタイプのみ。
高安定性
ナット長を延長し安定性向上。
FJタイプのみ。
F504-40の外形図
FJ504-40（高安定性タイプ）の外形図
F504-40DLの外形図
FJ504-40DL（高安定性タイプ）の外形図
アダプタ変換で様々なアプリケーションに対応。
step1：十字動ホルダ選択。
step2：アダプタ選択。
step3：アダプタを付け替えることで、仕様変更が可能。
| 型式 | 送りねじ | 固定機能 | 位置保持力（目安） |
|---|---|---|---|
| F504-40 | 六角穴付ねじ | - | 0.2 |
| F504-40DL | 六角穴付ねじ | ダイレクトロック* | 2（ロック時） |
| FJ504-40 | 六角穴付長尺大頭ねじ | - | 0.2 |
| FJ504-40DL | 六角穴付長尺大頭ねじ | ダイレクトロック* | 2（ロック時） |
詳細情報
基本情報
各種アダプタを保持、固定しYZ軸の微調整ができる精密十字動ホルダ。
【特長】
・F503-40の取付け寸法を踏襲しつつ、従来製品に対し耐荷重4倍、保持力10倍*の高剛性モデル。
・可動部を直接固定できるダイレクトロック機構付き。
・ノブを改良した高安定性タイプと全4型式をラインナップ。
・ガイド部には、V溝とクロスローラを使用。
・ベースプレートを外したことで、薄型貫通穴付きXYステージとしても使用可能。
・アダプタ取り付けねじ（M2.6）は、指示深さを超えると、ホルダを破壊するので注意。
【用途】
・光学実験。
・光学装置組込み。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
