微調付き偏光子ホルダ(F63)
- 通常単価(税別)
- 30,880円～35,290円
- 税込単価
- 33,968円～38,819円
F62タイプの偏光子ホルダーに微調機能が付加された光学用ホルダー。【特長】・ク...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
商品情報
微調付き偏光子ホルダ F63の仕様
F63-25.4の外観
※この製品は本来自立しません。
F63-25.4の外形図
F63-30Nの外観
※この製品は本来自立しません。
F63-30Nの外形図
F63-50Nの外観
※この製品は本来自立しません。
F63-50Nの外形図
| 型式 | ホルダ高さH［mm］ | 適用素子径 | 適用素子厚 |
|---|---|---|---|
| F63-25.4 | 30 | φ25.4 | 0.5～7 |
| F63-30N | 30 | φ30 | 0.5～7 |
| F63-50N | 40 | φ50 | 0.5～7 |
詳細情報
基本情報
F62タイプの偏光子ホルダーに微調機能が付加された光学用ホルダー。
【特長】
・クランプをゆるめた状態では手動にて360°の粗動。
・クランプを締めた状態ではマイクロメータヘッドにて±4°の微調が可能。
・F63-30Nには偏光プリズム用アダプタF69が取り付け可能。
・目盛は0点合せが可能な構造。
・基準角度からの任意の角度設定が簡単。
・ロッドスタンドの光軸計算。
【用途】
・光学実験。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

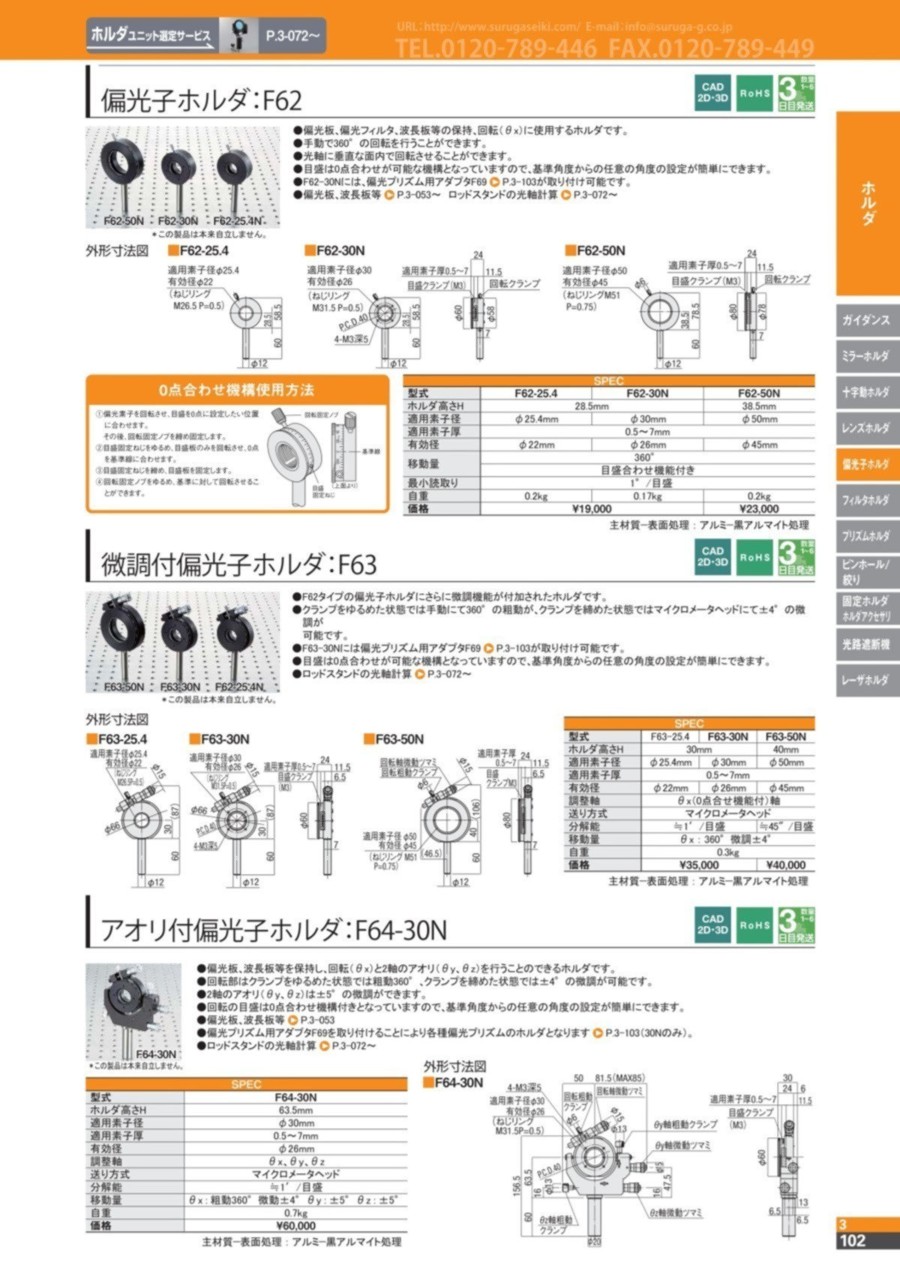

カタログ
