微調付きプリズムホルダ(F61)
- 通常単価(税別)
- 22,060円～46,760円
- 税込単価
- 24,266円～51,436円
上部のスライドクランプねじを用いて固定可能な微調付きプリズムホルダ。【特長】・プリズム、キューブビーム...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
微調付きプリズムホルダ F61の仕様
F61-25の外観
※本製品は本来自立しません。
3ケ所のねじ（P=0.5）を回すことにより、2軸方向へのアオリ（θx、θy）と回転（θz）の微調（±3.5°）が可能。
F61-25の外形図
F61-35の外観
※本製品は本来自立しません。
回転（θz）と2軸のアオリ（θx、θy）の3軸共に、それぞれの操作は、マイクロメータヘッドにより±3°の微調が可能。
F61-35の外形図
内部機構
- 2軸のアオリ機構は、センター軸機構となっていますのでスムーズで高精度な微調が可能。
- 回転（θz）と2軸のアオリ（θx、θy）の回転中心は、ステージ面にある白線の中心の下部10mmのところにある。ビームスプリッタを使用する場合は、ビームスプリッタのはり合わせ面を白線に合わせておくと調整がスムーズに行える。
| 型式 | ホルダ高さH［mm］ | 適用サイズ | 調整軸 |
|---|---|---|---|
| F61-25 | 41 | Min.□5～Max.□25 | θx、θy、θz軸 |
| F61-35 | 50 | Min.□5～Max.□35 | θx、θy、θz軸 |
詳細情報
基本情報
上部のスライドクランプねじを用いて固定可能な微調付きプリズムホルダ。
【特長】
・プリズム、キューブビームスプリッタ等の回転（θz）と2軸のアオリ（θx、θy）の微調が可能。
・プリズムは上部のスライドクランプねじを用いて固定。
・上部の押え部はロッドをゆるめることにより、他のM4のタップのところに取り付けることが可能。
【用途】
・光学実験。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

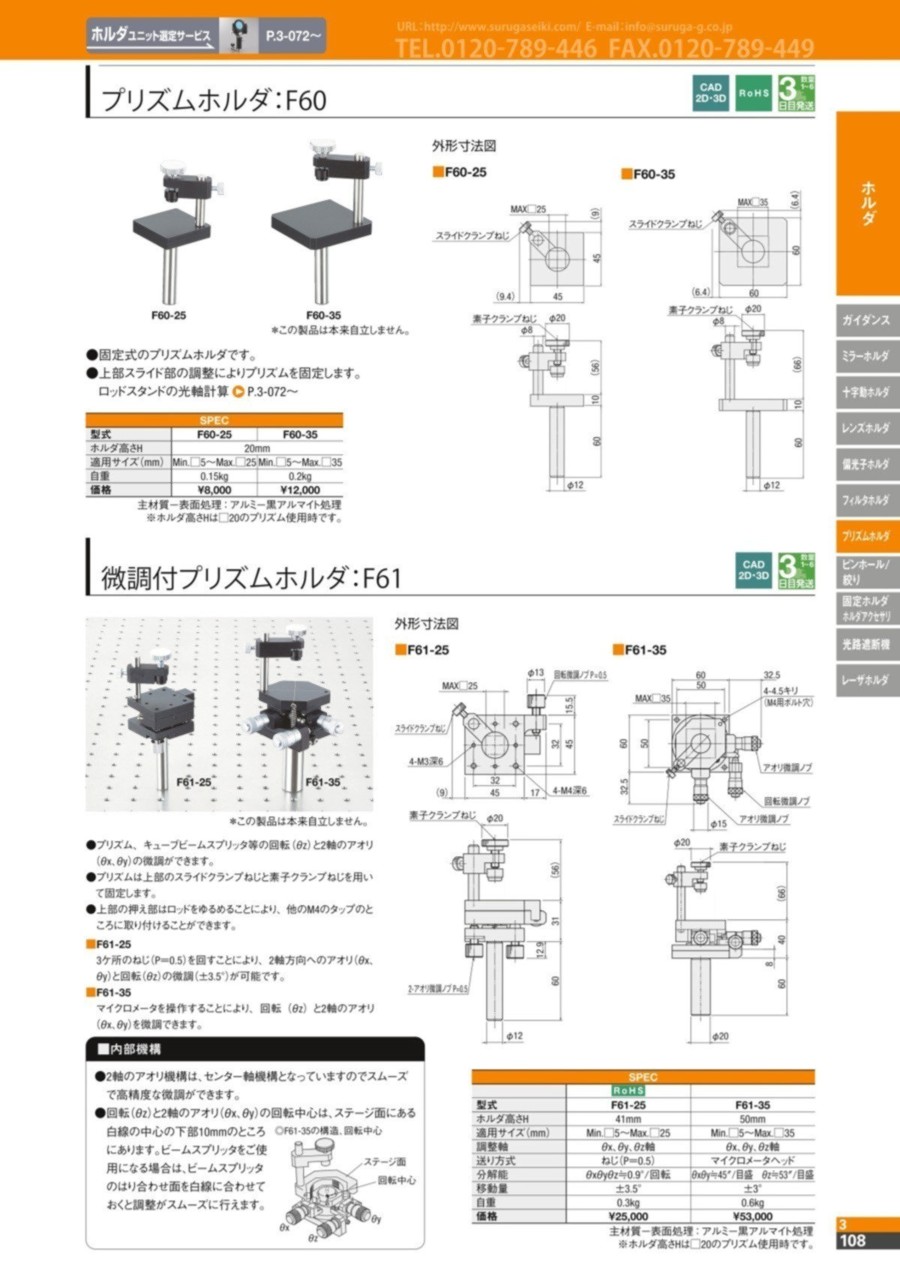

カタログ
