メカニカル部品技術窓口
平面基板、ウィンドウ基板 S02/S04
- 形状
- 丸型
未確定：候補が11型番あります。
商品情報
平面基板、ウィンドウ基板 S02／S04の仕様
S02／S04の外観
S02／S04の外形図
透過率特性データ
製品仕様
| サイズ | 下記一覧の通り |
|---|---|
| 材質 | 下記一覧の通り |
| 外径公差 | +0／-0.2mm |
| 厚み公差 | ±0.1mm |
| 面精度 | 両面研磨、反射波面λ／10 |
| 平行度 | 5秒以内 |
| 面精度測定波長 | λ=632.8nm |
| 外観規格 | MIL スクラッチ＆ディグ 40-20 |
| 有効領域 | 中心90%以上の円 |
| 外周仕上げ | こば擦り、糸面0.3C以下取り |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,942円 ( 2,136円 ) | 3日目 |
2,380円 ( 2,618円 ) | 3日目 |
2,910円 ( 3,201円 ) | 3日目 |
3,339円 ( 3,673円 ) | 3日目 |
4,760円 ( 5,236円 ) | 3日目 |
10,760円 ( 11,836円 ) | 3日目 |
10,760円 ( 11,836円 ) | 3日目 |
5,740円 ( 6,314円 ) | 3日目 |
5,290円 ( 5,819円 ) | 3日目 |
8,820円 ( 9,702円 ) | 3日目 |
22,060円 ( 24,266円 ) | 3日目 |

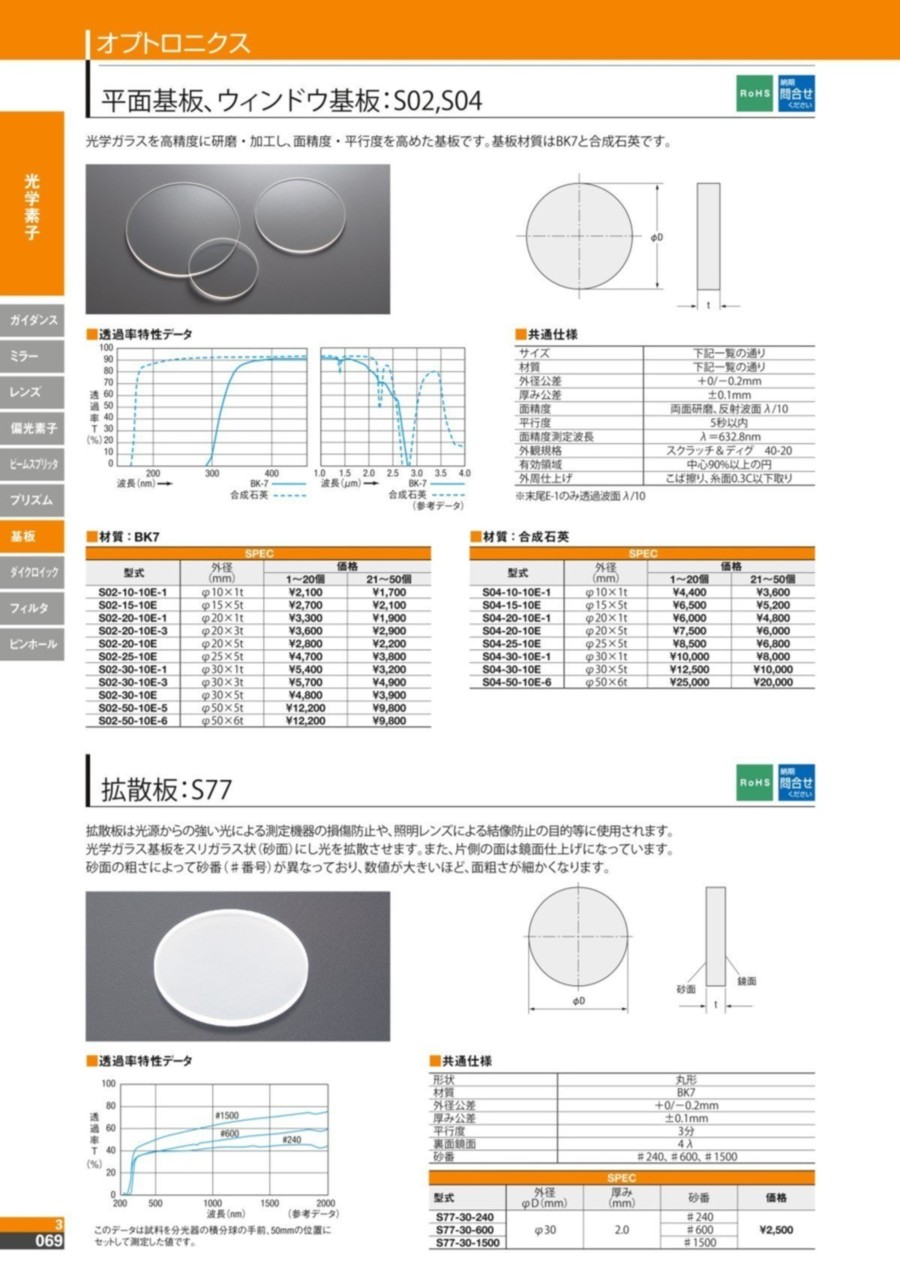

カタログ
商品担当おすすめ
平面基板、ウィンドウ基板 S02/S04のレビュー
この商品のレビューはありません
