平凸レンズ（合成石英）
- 通常単価(税別)
- 7,060円～9,710円
- 税込単価
- 7,766円～10,681円
合成石英製の平凸レンズ。【特長】・紫外域の透過率に優れた特性。・反射防止膜付は...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
平凸レンズ（合成石英） S61の仕様
S61の外観
S61の外形図
| 材質 | 合成石英※ |
|---|---|
| 外径公差（直径）φD | +0 -0.1mm |
| 中心厚公差tc | ±0.2mm |
| 焦点距離公差f | ±2% |
| 偏芯 | 3分以内 |
| 設計波長 | 587.6nm |
| 屈折率 | 1.4585（λ=587.6nm） |
共通仕様
| 型式 | φD［mm］ | f［mm］ | fb［mm］ |
|---|---|---|---|
| S61-10-20 | 10 | 20 | 18.1 |
| S61-10-30 | 10 | 30 | 28.4 |
| S61-10-40 | 10 | 40 | 38.5 |
| S61-10-50 | 10 | 50 | 48.6 |
| S61-10-60 | 10 | 60 | 58.6 |
| S61-10-70 | 10 | 70 | 68.7 |
| S61-10-80 | 10 | 80 | 78.7 |
| S61-10-90 | 10 | 90 | 88.7 |
| S61-10-100 | 10 | 100 | 98.7 |
| S61-20-30 | 20 | 30 | 25.8 |
| S61-20-40 | 20 | 40 | 36.4 |
| S61-20-50 | 20 | 50 | 46.7 |
| S61-20-60 | 20 | 60 | 57.2 |
| S61-20-70 | 20 | 70 | 67.5 |
| S61-20-80 | 20 | 80 | 77.6 |
| S61-20-90 | 20 | 90 | 87.7 |
| S61-20-100 | 20 | 100 | 97.7 |
| S61-30-40 | 30 | 40 | 33.3 |
| S61-30-50 | 30 | 50 | 44.8 |
| S61-30-60 | 30 | 60 | 55.5 |
| S61-30-70 | 30 | 70 | 65.9 |
| S61-30-80 | 30 | 80 | 76.3 |
| S61-30-90 | 30 | 90 | 86.6 |
| S61-50-70 | 50 | 70 | 59.65 |
| S61-50-80 | 50 | 80 | 71.05 |
| S61-50-90 | 50 | 90 | 81.97 |
| S61-30-100 | 30 | 100 | 96.7 |
| S61-50-150 | 50 | 150 | 144.48 |
| S61-50-100 | 50 | 100 | 92.67 |
| S61-50-200 | 50 | 200 | 195.32 |
| S61-50-300 | 50 | 300 | 296.13 |

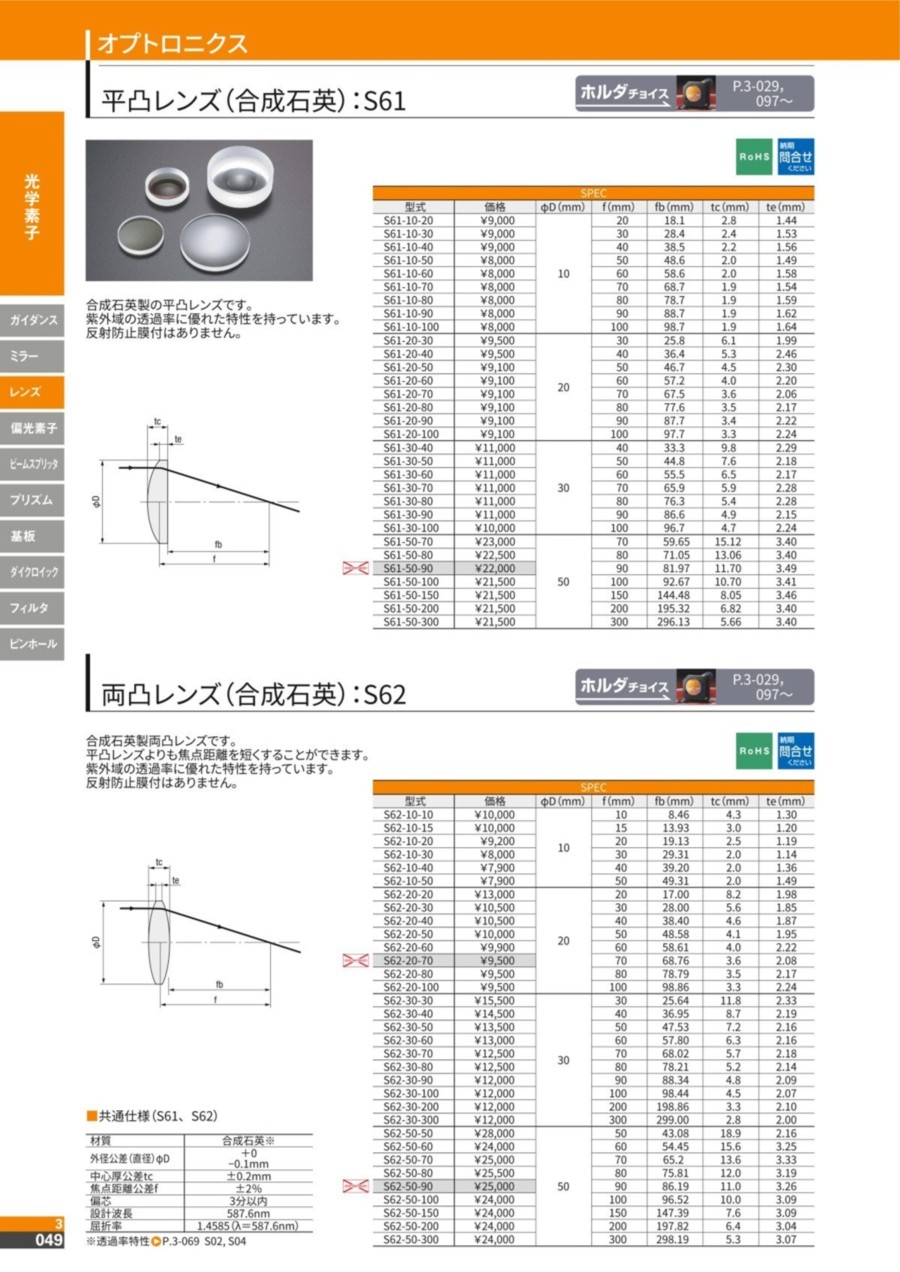

カタログ
