駿河精機

平凸レンズ S51

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,850円～4,630円

税込単価: 2,035円～5,093円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

BK7製の平凸レンズ。【特長】曲面側より、無限遠光線がくるように使用。反射防止...

レンズ種類
平凸
領域
可視
形状
丸型
反射防止膜
ノンコート
材質
BK7

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

平凸レンズ S51の仕様

S51の外観

S51の外形図

製品仕様

材質	BK7
外径公差（直径）φD	-0.1mm～+0
中心厚公差tc	±0.2mm
焦点距離公差f	±2%
偏芯	3分以内
設計波長	587.6nm
屈折率	1.5168（λ=587.6nm）

型式	φD［mm］	φf［mm］	φfb［mm］
S51-10-30	10	30	28.4
S51-10-40	10	40	38.4
S51-10-50	10	50	48.8
S51-10-60	10	60	58.7
S51-10-70	10	70	68.9
S51-10-80	10	80	78.8
S51-10-100	10	100	98.8
S51-20-30	20	30	26.3
S51-20-40	20	40	37
S51-20-50	20	50	47.4
S51-20-60	20	60	57.5
S51-20-80	20	80	77.8
S51-20-100	20	100	98.1
S51-20-150	20	150	148.1
S51-20-200	20	200	198.4
S51-20-300	20	300	298.4
S51-30-40	30	40	34.5
S51-30-50	30	50	45.7
S51-30-60	30	60	56
S51-30-70	30	70	66.4
S51-30-80	30	80	76.7
S51-30-90	30	90	87.1
S51-30-100	30	100	96.7
S51-30-150	30	150	147.8
S51-30-200	30	200	198.1
S51-30-300	30	300	297.6
S51-50-60	50	60	49.6
S51-50-70	50	70	61.3
S51-50-80	50	80	72.3
S51-50-90	50	90	83
S51-50-100	50	100	93.5
S51-50-150	50	150	145.2
S51-50-200	50	200	195.7
S51-50-300	50	300	296.4

型番リスト

表示件数

型番

直径

(φ)

焦点距離 f

(mm)

RoHS?

最小発注数量

10	30	10	1個
10	40	10	1個
20	30	10	1個
20	100	10	1個
20	150	10	1個
30	40	10	1個
30	50	10	1個
50	60	10	1個
50	150	10	1個
50	200	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
1,942円 ( 2,136円 )	3日目
2,320円 ( 2,552円 )	3日目
2,131円 ( 2,344円 )	3日目
2,131円 ( 2,344円 )	3日目
2,740円 ( 3,014円 )	3日目
2,650円 ( 2,915円 )	3日目
4,630円 ( 5,093円 )	3日目
3,790円 ( 4,169円 )	3日目
3,790円 ( 4,169円 )	3日目

詳細情報

基本情報

基本情報

BK7製の平凸レンズ。
【特長】
曲面側より、無限遠光線がくるように使用。
反射防止膜付はなし。
紫外域の透過率の高い合成石英レンズ（S61）もある。
【用途】
・光学実験。
・光学関連装置組込み。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

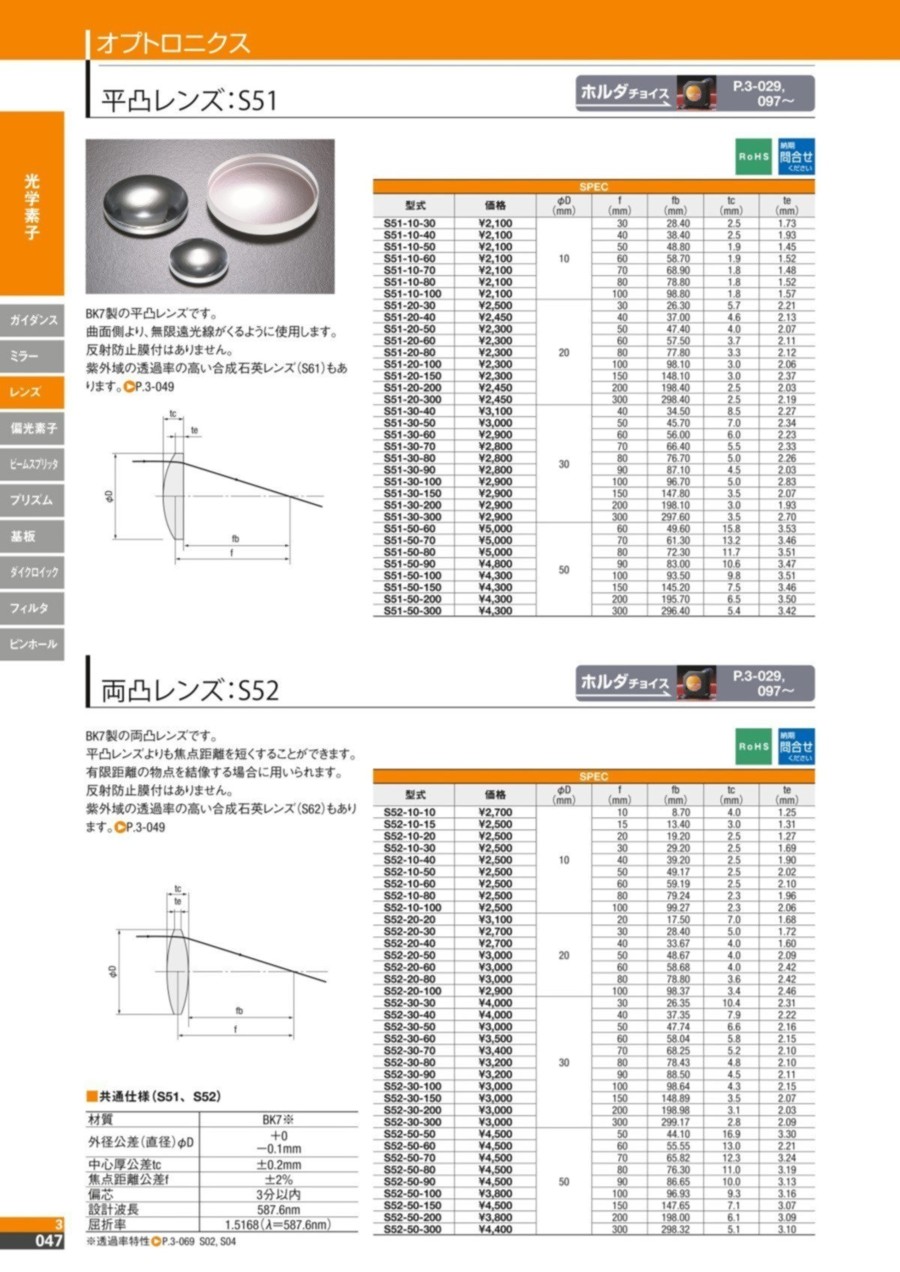

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

駿河精機
レンズ用アダプタ(F510A)
十字動ホルダ取付用レンズアダプタ。適用レンズサイズΦ10～25.4mmまでの全5種類。
駿河精機
高剛性十字動ホルダ(F504/FJ504)
従来比耐荷重4倍、保持力10倍の高剛性モデル。可動部を直接固定可能なダイレクトロック機構付き。
駿河精機
高性能十字動ホルダ(FJ503-40)
高安定性、優れた操作性を実現した、高性能十字動ホルダ。送りネジ方式P=0.25mm。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
